Ron**Projekt-Update: Optimierung unserer „Rebellen-Solar-Anlage“ nach drei Jahren Betrieb**
Nach einer dreijährigen Test- und Betriebsphase lässt sich ein positives Fazit ziehen: Unsere Eigenbau-Solaranlage läuft zuverlässig. Doch wie bei jedem gewachsenen System gibt es Optimierungspotenzial – Zeit für ein umfassendes Hardware-Upgrade am kommenden Wochenende.
**Der aktuelle Status Quo**
Bisher basiert das System auf **16 Solarmodulen**, deren Energie über einen MPPT-Laderegler in einen Batteriespeicher (3 Module à 3,5 kWh) fließt.
Die Einspeisung ins Hausnetz erfolgt aktuell über **sechs Victron Orion-Wandler** (3x 120 W, 3x 280 W), die je nach Lastzustand zugeschaltet werden. Hierfür habe ich eine **individuelle Steuerung in Perl** geschrieben, die zwei Kernaufgaben übernimmt:
**Bedarfsgerechte Schaltung** der Orions in Abhängigkeit vom aktuellen Hausverbrauch (bis zu 1.300 W).
**Batteriemanagement:** Sicherstellung eines schonenden Lade- und Entladezyklus zur Maximierung der Lebensdauer.
Die Schwachstellen: Hitze, Kabel und ungenutztes Potenzial
Trotz des stabilen Betriebs gab es drei wesentliche Punkte, die eine Weiterentwicklung nötig machten:
**Der Flaschenhals (Clipping):** Der aktuelle MPPT-Regler deckelt die Solarleistung bei ca. 2.500 W. Bei 16 Modulen (je 410 Wp) läge die konservativ geschätzte Spitzenleistung jedoch bei etwa 4.800 W. Wir haben also bei idealem Wetter bis zu 2.300 W „verschenkt“.
**Wärmemanagement:** Die Orions entwickelten im Betrieb eine beachtliche Hitze. Durch den nachträglichen Verbau von Kühlkörpern und Lüftern konnte ich die Temperatur zwar um knapp 10 °C senken und den Wirkungsgrad leicht verbessern, doch die Lösung blieb komplex.
**Verkabelung:** Sechs Orions bedeuten 24 Einzelkabel – ein „Strippensalat“, der die Übersichtlichkeit und Wartungsfreundlichkeit erheblich einschränkte.
**Die Lösung: Umstieg auf Victron MultiPlus-II**
Um das System effizienter und professioneller zu gestalten, rüsten wir nun massiv auf. Der zentrale Baustein ist ein zweiter MPPT-Laderegler, sodass die 16 Paneele auf zwei Regler aufgeteilt werden können. Die Einspeisung übernimmt künftig ein **Victron MultiPlus-II**.
**Die Vorteile des Umbaus:**
**Volle Leistung:** Durch den zweiten MPPT nutzen wir die Solarenergie nun nahezu zu 100 %.
**Höhere Einspeiseleistung:** Der MultiPlus-II ermöglicht eine dauerhafte Abgabe von ca. 3.500 W (Spitze bis 5.000 W) an das Hausnetz – eine deutliche Steigerung zu den bisherigen 1.300 W.
**Klarheit:** Das Kabelchaos der Orion-Lösung wird durch eine zentrale, saubere Installation ersetzt.
**Die Installationsliste für das Wochenende**
Für den Umbau liegen folgende Komponenten bereit:

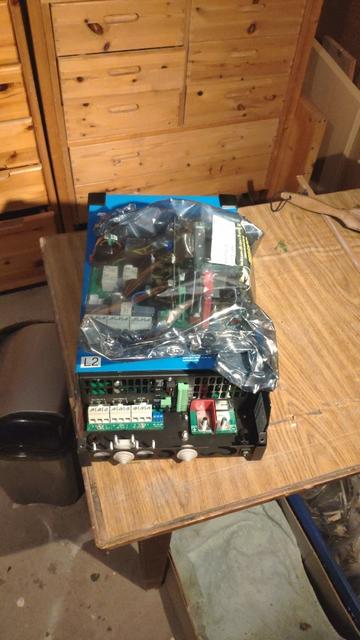

**Victron MultiPlus-II** (Wechselrichter/Ladegerät)
**Lynx Distributor** (Hochstromverteiler für eine saubere DC-Schiene)
**Sicherungstechnik:** AC-Sicherungsautomat sowie entsprechende DC-Sicherungen
**Leistungsoptimierung:** Zusätzliche Batteriekabel zur Lastverteilung und Hochstrom-Stecker
**Konfiguration:** Interface zur Programmierung des Victron-Systems
**Kleinteile:** Diverse Kabel und Montagematerial
**Strategie und Ausblick**
Das Ziel ist es, die Installation am Samstag abzuschließen. Ein Sicherheitsaspekt dabei: Die alte Orion-Lösung wird vorerst nur abgeklemmt, bleibt aber physisch im System. Sollten beim neuen Setup unerwartete Probleme auftreten, ist ein schneller „Rollback“ zum bewährten System jederzeit möglich.
Einen groben Überblick über die neue Systemarchitektur findet ihr im beigefügten Schaltplan.
Das Update kostet ungefähr 1000,- Euro. Es wird sich rechnen, wenn wir an rund 210 Tagen ca. 3 kWh pro Tag mehr Solar-Ertrag haben werden, gerechnet auf 5 Jahre.
