Der März 2026
100% Autarkie (Haus, mit Auto)
100% Autarkie (nur Haus)
587kWh "Energieverbrauch"
679kWh von der Sonne "geerntet".
=> 86,45% Gesamtwirkungsgrad*
11,4 kW (peak) DC gekoppelt
1,23 kW (peak) AC gekoppelt
3 phasige Victronanlage
62,7 kWh Batterie
* Bestimmungsmethode problematisch
(Thread wird fortgesetzt!)
#pvbuddies #solar #solarpunk #Friedensenergien #solarpower #PVMonat #pvbubble #pv #machtdiedaechervoll #energiewende #victron #victronenergy
#klimakatastrophe
**Projektbericht: Upgrade der PV-Anlage auf Victron-System**
Am vergangenen Wochenende wurde die bestehende, Orion-gesteuerte „Rebellen-Solar-Anlage“ erfolgreich auf ein System mit einem **Victron MultiPlus II** umgerüstet.
**1. Standort und Vorbereitung**
Die Installation erfolgte mangels eines (offiziell existierenden) Kellers in der Küche. Besonderes Augenmerk lag auf kurzen Leitungswegen zum Sicherungskasten und den MPPTs sowie einer sauberen Verlegung in Kabelkanälen. Da die kritische IT-Infrastruktur im Haus (Server, „Kuschelmammut“) keine längeren Ausfallzeiten toleriert, wurde die Überbrückungszeit der USVs durch eine zusätzlich bereitgestellte, voll geladene EcoFlow abgesichert.
**2. Hardware-Konfiguration (System „Hardcore-Otaku“)**
Die Komponenten wurden fachgerecht installiert und intern wie folgt benannt:
**Wechselrichter:** Victron MultiPlus II (*„Nadia“*)

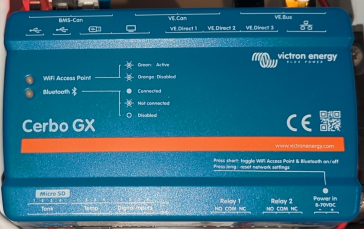

**Steuereinheit:** Cerbo GX (*„Sakura“*)
**Laderegler:** 2x MPPT (*„KeroChan“* & *„KeroChan II“*)
**Speicher:** Pylontech C3000 Blöcke (*„Utena“*)
**Zusatzkomponenten:** Lynx Distributor, Phoenix 250 Wechselrichter (*„Hinotori“*) sowie ein 48V/12V-Transformator zur Versorgung der temperaturgesteuerten Schaltschrank-Lüftung.
**3. Technische Herausforderungen: Verkabelung und Lastmanagement**
Bei der Montage der Batterien trat ein Kompatibilitätsproblem auf: Die beschafften Rohrkabelschuhe (35–50 mm²) passten nicht zu den benötigten 25 mm²-Anschlüssen. Nach rechnerischer Prüfung der Leitungsquerschnitte (theoretisches Minimum 16 mm²) wurde vorerst mit nur einem25 mm² Kabel verkabelt. Da erste Lasttests bei 4000 W (ca. 85 A Gesamtlaufladung) eine unerwünschte Wärmeentwicklung zeigten, wurde das System softwareseitig wie folgt begrenzt:
**Lade-/Entladelimit:** 2500 W (entspricht ca. 20 A pro Batterieblock). Dies gewährleistet einen thermisch stabilen Betrieb und schont die Pylontech-Zellen.
Wir werden auf jedenfall noch ein 2. Kabel an der Batterie anschliessen, wie geplant, um die Leistung bei Bedarf steigern zu können.
**4. Inbetriebnahme und Software-Integration**
Die physische Inbetriebnahme verlief ohne kritische Zwischenfälle („thermonuklearer Notfall“ blieb aus). Folgende Software-Hürden mussten jedoch genommen werden:
**MPPT-Konfiguration:** Der zweite Laderegler erkannte die Systemspannung nicht automatisch. Eine manuelle Umstellung auf 48 V über das Smartdisplay löste das Problem.
**Smart-Meter-Bug:** Der Shelly Pro 3EM lieferte nach der Einbindung in die Venus-OS-Oberfläche (Sakura) fehlerhafte Werte. Nach Analyse der aktuellen Firmware-Version wurde die Standard-Einbindung gelöscht und durch eine alternative Implementierung ersetzt, was die Datenintegrität wiederherstellte.
**5. Fazit und Monitoring**
Nach Abschluss der Hardware-Arbeiten erfolgte am Montag die Einbindung der Daten via **Node-RED** in das bestehende **FHEM-System**. Die Benutzeroberflächen wurden entsprechend aktualisiert.
**Status:** Das System ist vollumfänglich betriebsbereit. Puh.
#solar #victron #pylontech #anime #fhem #shelly #photovoltaik
**Projekt-Update: Optimierung unserer „Rebellen-Solar-Anlage“ nach drei Jahren Betrieb**
Nach einer dreijährigen Test- und Betriebsphase lässt sich ein positives Fazit ziehen: Unsere Eigenbau-Solaranlage läuft zuverlässig. Doch wie bei jedem gewachsenen System gibt es Optimierungspotenzial – Zeit für ein umfassendes Hardware-Upgrade am kommenden Wochenende.
**Der aktuelle Status Quo**
Bisher basiert das System auf **16 Solarmodulen**, deren Energie über einen MPPT-Laderegler in einen Batteriespeicher (3 Module à 3,5 kWh) fließt.
Die Einspeisung ins Hausnetz erfolgt aktuell über **sechs Victron Orion-Wandler** (3x 120 W, 3x 280 W), die je nach Lastzustand zugeschaltet werden. Hierfür habe ich eine **individuelle Steuerung in Perl** geschrieben, die zwei Kernaufgaben übernimmt:
**Bedarfsgerechte Schaltung** der Orions in Abhängigkeit vom aktuellen Hausverbrauch (bis zu 1.300 W).
**Batteriemanagement:** Sicherstellung eines schonenden Lade- und Entladezyklus zur Maximierung der Lebensdauer.
Die Schwachstellen: Hitze, Kabel und ungenutztes Potenzial
Trotz des stabilen Betriebs gab es drei wesentliche Punkte, die eine Weiterentwicklung nötig machten:
**Der Flaschenhals (Clipping):** Der aktuelle MPPT-Regler deckelt die Solarleistung bei ca. 2.500 W. Bei 16 Modulen (je 410 Wp) läge die konservativ geschätzte Spitzenleistung jedoch bei etwa 4.800 W. Wir haben also bei idealem Wetter bis zu 2.300 W „verschenkt“.
**Wärmemanagement:** Die Orions entwickelten im Betrieb eine beachtliche Hitze. Durch den nachträglichen Verbau von Kühlkörpern und Lüftern konnte ich die Temperatur zwar um knapp 10 °C senken und den Wirkungsgrad leicht verbessern, doch die Lösung blieb komplex.
**Verkabelung:** Sechs Orions bedeuten 24 Einzelkabel – ein „Strippensalat“, der die Übersichtlichkeit und Wartungsfreundlichkeit erheblich einschränkte.
**Die Lösung: Umstieg auf Victron MultiPlus-II**
Um das System effizienter und professioneller zu gestalten, rüsten wir nun massiv auf. Der zentrale Baustein ist ein zweiter MPPT-Laderegler, sodass die 16 Paneele auf zwei Regler aufgeteilt werden können. Die Einspeisung übernimmt künftig ein **Victron MultiPlus-II**.
**Die Vorteile des Umbaus:**
**Volle Leistung:** Durch den zweiten MPPT nutzen wir die Solarenergie nun nahezu zu 100 %.
**Höhere Einspeiseleistung:** Der MultiPlus-II ermöglicht eine dauerhafte Abgabe von ca. 3.500 W (Spitze bis 5.000 W) an das Hausnetz – eine deutliche Steigerung zu den bisherigen 1.300 W.
**Klarheit:** Das Kabelchaos der Orion-Lösung wird durch eine zentrale, saubere Installation ersetzt.
**Die Installationsliste für das Wochenende**
Für den Umbau liegen folgende Komponenten bereit:
**Victron MultiPlus-II** (Wechselrichter/Ladegerät)
**Lynx Distributor** (Hochstromverteiler für eine saubere DC-Schiene)
**Sicherungstechnik:** AC-Sicherungsautomat sowie entsprechende DC-Sicherungen
**Leistungsoptimierung:** Zusätzliche Batteriekabel zur Lastverteilung und Hochstrom-Stecker
**Konfiguration:** Interface zur Programmierung des Victron-Systems
**Kleinteile:** Diverse Kabel und Montagematerial
**Strategie und Ausblick**
Das Ziel ist es, die Installation am Samstag abzuschließen. Ein Sicherheitsaspekt dabei: Die alte Orion-Lösung wird vorerst nur abgeklemmt, bleibt aber physisch im System. Sollten beim neuen Setup unerwartete Probleme auftreten, ist ein schneller „Rollback“ zum bewährten System jederzeit möglich.
Einen groben Überblick über die neue Systemarchitektur findet ihr im beigefügten Schaltplan.
Das Update kostet ungefähr 1000,- Euro. Es wird sich rechnen, wenn wir an rund 210 Tagen ca. 3 kWh pro Tag mehr Solar-Ertrag haben werden, gerechnet auf 5 Jahre.
#solar #photovoltaik fhem #perl #victron #pylontech #multiplus #orion
User Repair of a Not User-Repairable Victron CCGX Issue
It's finally happening: we're preparing our #solar panel project and gathering quotes from installers.
It'll be great to be rid of fluctuating power and power cuts. Oh, and earthing. Earthing will be niiice.
Looks like we're going for 5-8 kW capacity with batteries, and grid connection to sell excess or augment panels in winter when needed.
Does anyone have direct experience with #Victron equipment? Looks super solid, if more expensive...
Storage Fault Analysis: Victron
Victron Cerbo GX Not Recognizing EG4 Battery BMS Protocol
🔍 Full Report: https://www.storagefaults.com/victron/cerbo-gx/victron-cerbo-gx-eg4-bms-protocol-issue
Der Februar 2026
46,38% Autarkie (Haus, mit Auto)
80,28% Autarkie (nur Haus)
250kWh "Energieverbrauch"
315kWh von der Sonne "geerntet".
28kWh von der Sonne ins Auto.
=> 79,37% Gesamtwirkungsgrad*
11,4 kW (peak) DC gekoppelt
1,23 kW (peak) AC gekoppelt
3 phasige Victronanlage
62,7 kWh Batterie
* Bestimmungsmethode problematisch
(Thread wird fortgesetzt!)
#pvbuddies #solar #solarpunk #solarpower #PVMonat #pvbubble #pv #machtdiedaechervoll #energiewende #victron #victronenergy
#klimakatastrophe

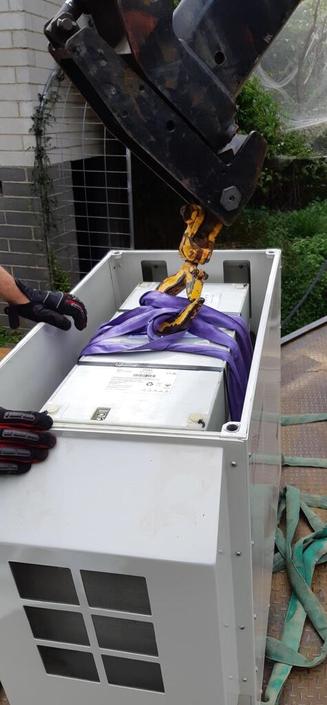

For those who've been following the saga of our solar PV & battery storage system, the latest news is that I decommissioned our last Redflow ZCell a week ago in order to have two stacks of three Pylontech Pelio batteries (https://en.pylontech.com.cn/products/Pelio) installed. As described in my last blog post (https://ourobengr.com/2025/12/what-happened-next/) I'd pushed the failing ZCells as far - or possibly further - than could reasonably be expected. These new batteries work just fine with our existing Victron inverter/charger gear, and give us just under 30kWh of usable storage capacity. I'll do a proper writeup in due course once they've got a few more miles on them, but for now here's a picture.
In which i write about turning my boat into my own personal hyperlocal tide station using boat data, a #Victron cerbo, and some cloud tools. Note that this can be done with a variety of tools and tech, including replacing the cerbo with a #raspberrypi the only non-negotiable component is the boat😂
https://www.svloka.com/logging-the-tides-make-the-cerbogx-a-tide-station/
#victron #raspberrypi #marineelectronics #sailboat #boatprojects #sailboats #grafana #influxdb #signalk
