Зоркий-4, 1959 года выпуска! Пока что самый старый, который был у меня в руках. Его дизайн несколько отличается от всех более поздних.
Починил его. Этот сломан в буквальном смысле не был, просто вся смазка превратилась в пластилин и затвор не работал. Перебрал до последнего винтика, каждый винтик отмочил от окисла. Вымыл всю старую смазку и поставил новую, качественную, швейцарскую, часовую. Отполировал те детали, которые лучше работают отполированными. Вычистил оптику. Настроил скорость движения шторок.
Теперь камера работает так приятно и чётко, как, думаю, она не работала и после выхода с завода. 😅
Осталось проверить и отстроить по коллиматору рабочий отрезок.
Нет, эту камеру я не отдам - оставлю себе 😅
Когда делаешь уже четвертую подряд камеру, культура труда заметно растёт. Правда, есть побочка - хочется вернуться к уже сделанным аппаратам и довести их до этого уровня.

#cameras #zorki4 #zorki #camerarepair #filmcamera #vintagecamera #ремонт_фото #Зоркий_4

И ещё одна!

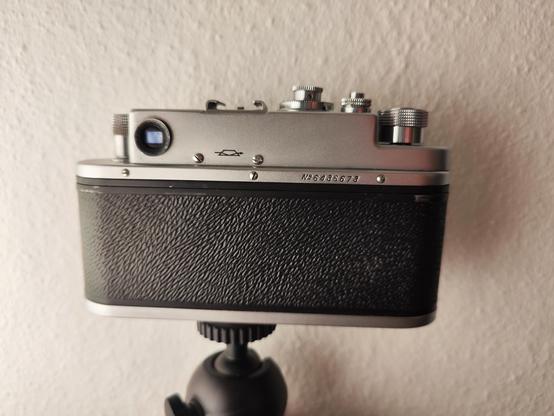

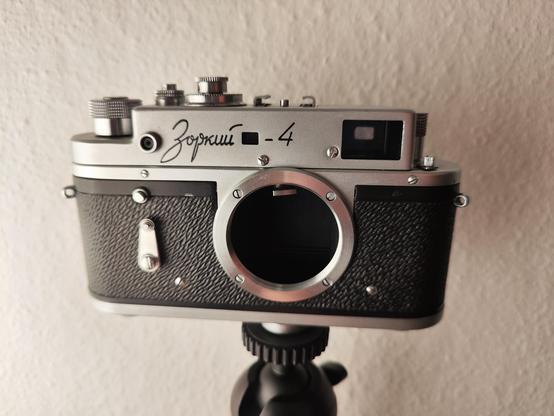

Зоркий-4, 1964г
Когда делаешь подряд несколько однотипных камер, чувствуешь, что профессионализм растёт. Перестаёшь совершать лишние действия, порядок действий отлаживается. И в результате работаешь уже не три дня, а один 😅 - а делаешь лучше. Правда, есть и побочный эффект - хочется вернуться к уже сделанным экземплярам и доделать их до уровня последней.
Так, например, я постепенно понял, что некоторые детали механизма затвора можно полирнуть пастой - не для красоты, а для гладкости поверхности, что позволит затвору срабатывать чётко при меньшем натяжении пружин. Бонус - более мягкая, приятная работа механизма (ощущается) и меньше износ.
Или понял, что на одну ось шестерни механизма замедления, который вцелом смазывать по технологии нельзя, всё-таки хорошо посадить маленькую капельку швейцарского часового масла.
Хорошо!

Кстати, про саму камеру. Это уже 1964г. Там есть как новые усовершенствования в виде дополнительной светоизоляции, так и странная фигня с геометрией крышки корпуса. Она чуть выпуклая там, где её накрывает фланец крепления объектива. И получается, что фланец с этой стороны лежит на крышке. Это явный дефект, потому что высоту фланца с этой стороны не убавить - а это может быть критично при юстировке с объективом.
Вторая камера попалась этого года - с одинаковым дефектом. По хорошему, во фланце нужно выфрезеровать небольшое углубление. Но я этим пока заниматься не буду - камера не моя.

#ремонт_фото #zorki4 #cameras #photorepair #Зоркий_4

If you didn't knew, how classic curtain shutter works...
Если вы не знали, как работает классический шторно-щелевой затвор камеры. Экспозиция осуществляется через щель между первой и второй шторкой, скользящий по кадру. Щель на 1/50 секунды будет примерно величиной с кадровое окно. А на 1/1000 - пара миллиметров. Все что медленнее 1/50 осуществляется с помощью часового механизма замедлителя. Первая шторка открывается точно так же, а вот вторая задерживается этим механизмом.
Устройство затвора простое, но есть нюанс - его довольно муторно настраивать и это вообще не всегда возможно сделать точно.

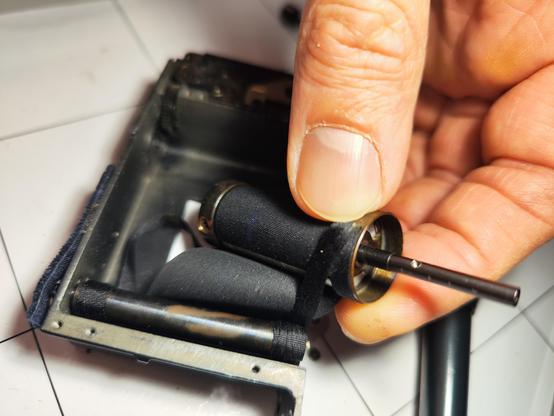

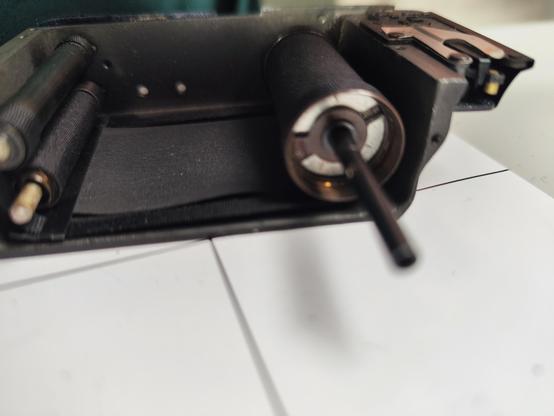

Скорость первой и второй шторки определяются натяжением пружин В шторных барабанах. Если скорость шторок разная, то и ширина щели на протяжении экспозиции будет меняться. Это значит, что одна часть кадра будет отличаться, либо светлее либо темнее. И поймать этот баланс довольно сложно, причём что-либо регулировать до того, как вы полностью разобрали механизмы шторок, промыли в бензине и правильно смазали, потом собрали это назад, попав на те же зубья шестерней... В общем, пока затвор старой камеры не пришёл в состояние не хуже заводского - что либо регулировать это пустая трата времени.
На видео вы видите, как бежит щель по кадровому окну, причём вторая, шторка отстаёт от первой. Левая часть будет в этом случае переэкспонирована.

#zorki4 #cameras #photorepair #camerarepair #ремонт_фото

Классная камера, на самом деле.
Ладно, там есть серьёзные нюансы и главный, убийственный - контроль качества. Эта конкретная камера, например, не имела шансов на попадание в резкость в ближнем поле. А кто-то ведь снимал и думал, что это - норма 😢.
Мне нравится эргономика Зоркого больше, чем эргономика Киева/Contax. Намного удобнее ставить выдержки, видоискатель удобнее и есть коррекция диоптрий, что мне-очкарику важно. Нету этой блокировки снятия с бесконечности, которая неожиданно требует дополнительного движения. Ну и Киев, как ни возьми - пальцы лезут в окуляр, там один специфический хват. Зоркий в моей руке ощущается удобнее. Но мой нос иногда тормозит 😅вращение диска установки выдержки при спуске, кадр засвечивается.
У Киева мне нравится тихий затвор с вертикальным движением металлических шторок.
Базовая оптика у них почти одинаковая и она меня устраивает. Индустар-50, что на этом Зорком, мне не нравится - хочется чего-то большего, чем 4-линзовый "тессар", да и опять же, эргономика у него страдает - кольцо диафрагмы легко нечаянно сдвинуть пальцем, столько раз это мне портило кадр...

Обе камеры, Киев/Contax и Зоркий/Leica, очень хороши. Но имеют разные концепты.

И я ещё не понял, какой буду снимать больше. #kiev4 #zorki4 #vintagecameras
