＜試作した基板＞
今回は電源ON時のリセット回路を含むNE555で構成したトグル回路（ラッチ回路）を試作した。
動作としては問題無い。
電源ON時には必ずLレベル（基板の赤色LED点灯状態）から始まる。スイッチをクリックする毎にLEDが赤→オレンジ→赤 ・・・ と切り替わる。
次は、C005タイマーチップとタイムアップ後にリセット回路を作って動作確認する。基板はこれから手作りする。
KiCadで配線パターを作成し、それを見ながら直径約0.3mmのウレタン線を使って配線したが、視力の衰えもあり写真の基板を作るのに4時間以上要したことは大きな反省点だ。
配線作業に4時間も掛かるのであれば、部品配置と配線ルートをKiCadで製作しているのだからJLCPBにプロトタイプ基板を発注した方が効率的である。このサイズの基板であれば送料込みで1000円以下だから。
55 Jahre #ne555
Das am meist verkaufte #IC der Welt.
Fast jedes #Spielzeug was irgendwie Blinkt oder Tönt hat dieses IC.
Es ist ein aktives elektronisches Bauelement, das einen Ausgang unter bestimmten Bedingungen ein- oder ausschaltet.

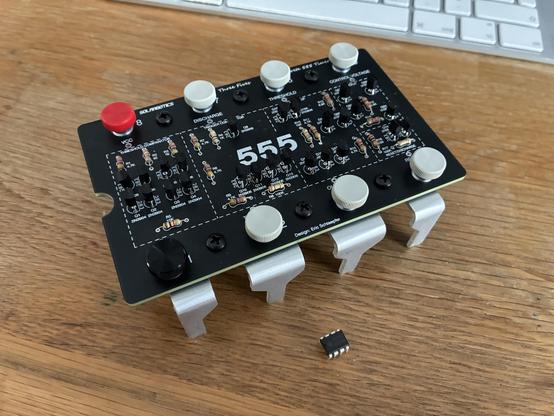

This is how yesterday's build of a giant NE555 timer chip (designed by @tubetime accidentally attributed to Windell instead) compares to an original NE555 timer chip. Isn't it cute?
@richard Für die Folge 555 eures Podcasts @GeschichteFM habt ihr das Maximum an passendem Zahlenspiel liegen lassen: https://www.heise.de/news/NE555-Der-unsterbliche-Timer-Chip-feiert-den-55-Geburtstag-11282093.html 😜
🤓
2026-05-12(火)
＜NE555＞
電子回路を設計する人ならば、誰でも知っているNE555というタイマーIC。
それが開発されてから今年（2026年）の5月で55年になるそうだ。ある方の話では、「現在でも年間50億個が電子基板に実装されている」とのこと。

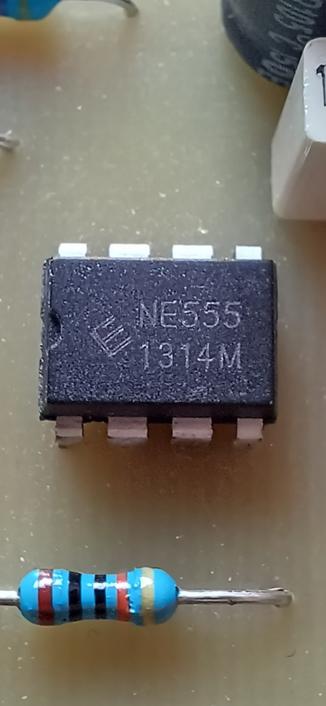

おそらくこの50億個のうち何割かはセカンドソース品だろう。私もメーカー不詳の中国製NE555を何個か持っていて、それを使ってLEDが周期的に点滅する回路を造って現在も稼働している。
職場では生産設備の回路に555を使ったことがある。今はフォトダイオードと組み合わせてEEスイッチの試験回路を設計しているところだ。
NE555の改良版のLM555も存在するが、NE555の方が出力電流が大きいのでリレーを駆動するには便利だ。
このICの設計した人は Hans Camenzindさん。
ずっと以前にCQ出版社のトランジスタ技術という雑誌の企画で設計者にインタビューした記事があった。いま検索するとその時の動画があった。

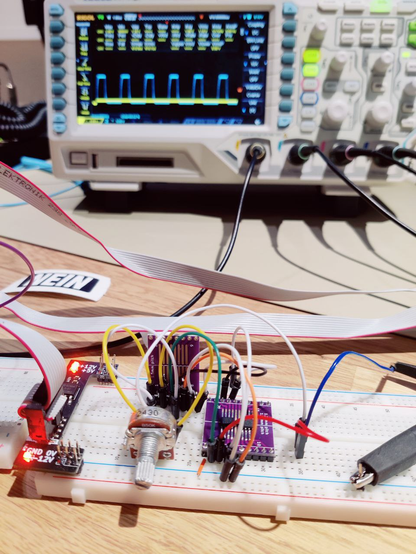

Charging old Nokia phones from the 2000s can be tricky without the original charger: Simply applying 5 Volts DC to the connector (positive inside, negative outside) is not enough. You need to provide a pulsed voltage similar to the original Nokia charger or the phone will not charge.
Luckily, a square wave from a NE555 timer and a mosfet will be enough to provide a pulsed voltage that the phone will accept. The frequency also does not have to be exactly 50 Hz. The phone will also charge with a slightly higher frequency (56-57 Hz in my example).
Although this circuit might come 20 years too late, it still enables you to charge those old phones with any power supply that can output 5V DC.
#DIY #Retro #Nokia #Cellphone #Charger #PhoneCharger #Electronics #NE555
