Il m’arrivait de me retrouver avec une mesure qui dit que le pot est plein alors qu’il est quasi vide.

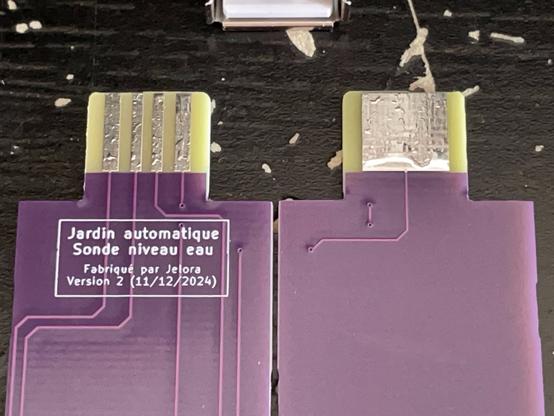

Du coup, la version PCB de cette sonde règle le soucis mais fait qu’il n’est plus possible d’utiliser une sondes en impression 3D + fils avec son design actuel.
Par la suite, j’ai essayé de trouver un connecteur plus économique et facile à trouver.

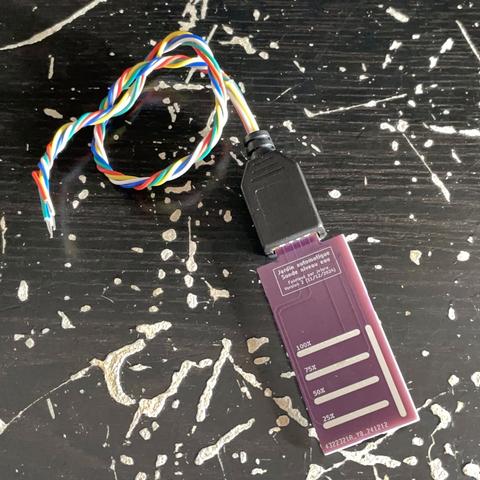

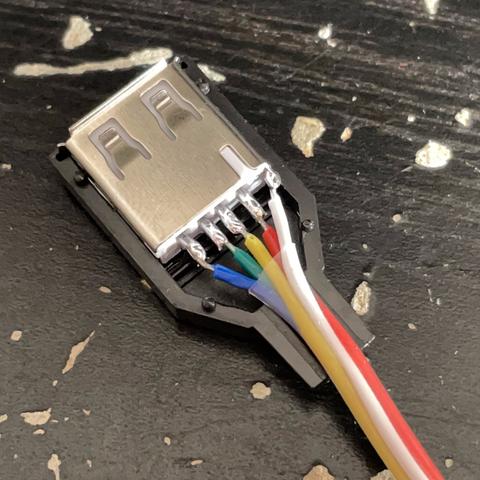

Vu qu’il faut 5 contacts, j’ai passé un connecteur USB femelle !

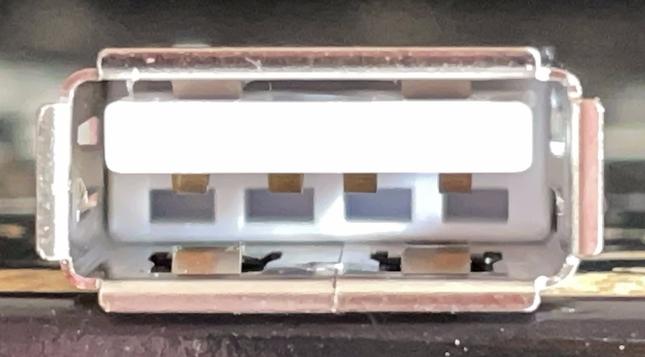

Les 4 contacts au centre, normalement utilisé en informatique pour l’alimentation et les données, servent pour les 4 électrodes de niveau.
L’extérieur du contact, normalement utilisé comme shield relié à la masse, sert pour envoyer le courant vers l’électrode verticale.
Cette dégradation de l’électrode semble être dû à l’électrolyse qui se produit avec la tension appliquée sur l’électrode d’alimentation.
Une tension de 5V est tout le temps appliqué sur l’électrode d’alimentation. Son courant est limité par une résistance 1 kΩ.
Les électrodes de niveau vont directement à une autre entrée haute impédance de l’Arduino et sont reliées à la masse via une résistance de 220 kΩ.
Il y a donc tout le temps un tout petit courant qui circule.
Pour vérifier cette hypothèse de la dégradation de l’électrode à cause de l’électrolyse, j’ai pris une sonde neuve que j’ai plongée dans l’eau dans un pot de test à part et j’ai appliqué une tension directe de 15V sans résistance.
Après une heure avec un courant mesuré à 4 mA, l’électrode d’alimentation s’était énormément dégradée !
Puis j’ai laissé tourner encore et j’ai vu le courant diminuer petit à petit.
J’ai ressortit le prototype sur plaque d’essais du circuit de distribution d’eau et j’ai fait en sorte que la sonde soit alimentée directement par le microcontrôleur pour celui-ci l’active uniquement lorsque le programme interne du microcontrôleur veut récupérer ce que la sonde mesure.
Sur la version PCB, ça a donné un joli bodge et une piste à couper.
Lee prototype du circuit sur plaque d’essai en époxy a aussi été mis à jour.
Il y a une sonde de contrôle de niveau aussi dans le réservoir principal et là aussi elle est alimentée tout le temps.
Celle-ci s’est vraiment beaucoup dégradée.
J’ai refabriqué une sonde, mis à jour de circuit qui gère la pompe et le programme interne du microcontrôleur pour que cette sonde soit également alimentée uniquement lorsqu’on veut récupérer ce que la sonde mesure.
Là le circuit est toujours actuellement sur plaque d’essai en époxy.
Nouveau problème :
Parfois le circuit indiquait qu’il restait 25 % d’eau alors que le réservoir était vide et arrivait aussi de voir osciller rapidement la mesure entre 25 % et 100 % et pas 50 % ce qui est théoriquement impossible.
J’ai donc créé une version 3 de la sonde avec une découpe pour avoir une vrai séparation entre les électrodes de mesure, le bord et l’électrode d’alimentation.
On commence à arriver dans les designs étranges de PCB.
Mais maintenant, tout marche très bien avec les sondes ! \o/
Voilà !
Pause dans le flood de posts.
Il s’est passé d’autres trucs encore mais ça fait déjà pas mal pour aujourd’hui. :)
Suite de qui s’est passé depuis un mois et demi :
Le 1er Janvier dernier, j’ai préparé un pot de 15x15x21 cm pour faire la première expérimentation potagère :
Faire pousser des radis de 18 jours !
Comme pour la plante de basilic pourpre qui a été rempotée dans le premier pot, j'ai mis des billes d'argile au fond du pot et un tapis en maille pour retenir la terre.
Mais à la différence d’une plante à rempoter, il fallait ici fournir toute la terre.
Donc j’ai mis de la terre, puis environ 35 graines que j’ai recouvert de 1 cm de terre puis j’ai humidifié manuellement la terre.
J’ai cherché ce que je pouvais utiliser qui soit peu coûteux, remplaçable et pas forcément d’une puissance extrême.
J’ai trouvé des lampes LED 12V de 3W avec connecteur G4 utilisé habituellement avec les petits spots halogène.
Et elles éclairent vraiment bien pour juste 3W !
Test d’éclairage validé le chat
J’ai vérifié si elles consommaient bien que 3W :
252 mA à 12 V, ça donne 3,02W. C’est bon !
Mais en l’état cet éclairage est dépendant de moi qui branche la prise.
Il fallait un moyen automatique de l’activer régulièrement.
On trouve des prises avec temporisateur mécanique intégré à pas cher mais je voulais un truc qui fasse que l’éclairage ne s’allume pas s’il y a déjà assez d’ensoleillement.
J’avais aussi en tête de mettre des petits éclairages décoratifs optionnels qui ne s’activerait que la nuit.
Donc j’ai réalisé un circuit prototype de gestion de l’éclairage avec un Arduino, une puce horloge DS1307, une photo-résistance pour mesurer la lumière déjà présente et un écran OLED pour voir l’heure actuelle et faire les réglages.
Il y a 2 sorties d’éclairage :
- une pour l’éclairage de jour pour l’éclairage des plantes qui s’active s’il n’y a pas assez de lumière naturelle.
- une pour l’éclairage de nuit qui sera pour des petites décorations lumineuses que je pense mettre plus tard
Sur l’afficheur, on peut donc régler plusieurs paramètres :
- l’heure actuelle
- l’heure de passage en éclairage de jour (j’ai mis 8h)
- l’heure de passage en éclairage de nuit (j’ai mis 20h)
- la correction de l’heure qui se fait toutes les nuits à minuit.
Le quartz de 32 kHz utilisé avec la puce DS1307 n’est pas d’une grande précision.
J’ai en moyenne un retard de 2,4 secondes tous les jours donc il fallait un moyen pour compenser cette imprécision.
Retour sur la première expérimentation potagère :
Au bout de 18 jours, j'ai considéré que c'était un échec ...
La terre se dessèche assez vite.
Seules 5 graines sur 35 ont germé.
De plus, seulement environ 2 cm de terre au fond du pot était humide.
J’ai décidé d’arrêter l’expérience et de tout recommencer autrement.
Je pense que la plante de basilic pourpre a bien marché parce que la terre était déjà humide quand elle a été mise dans le pot et il y a avait avec plein de racines pour faire circuler l’eau.
Puis j’ai remis les billes d’argiles, un tapis en maille, la terre pré-humifiée.
J’ai mis environ 90 graines que j’ai recouvert de 2 cm de terre pré-humifiée.
Ça risque d’être serré dans le pot avec autant de radis mais vu que je ne suis pas certain que toutes les graines vont germer, j’y suis allé large.
Vu qu’il n’y a pas encore de racines pour aider à faire circuler l’humidité partout dans la terre, j’ai recouvert la terre de paille de chanvre pour éviter que l’humidité ne s’échappe trop vite.
Et c’est repartit !
Hier matin, au jour J+6, j’ai vu des premiers pousses sortir de la paille de chanvre …
Le soir, 14 pousses était visibles !
Aujourd’hui, à J+7, il y a 26 pousses visibles.
Presque un tiers des graines ont germé.
Il faut attendre maintenant de voir ce que ça va donner.
La suite au prochain épisode !
Upgrade du coin pour les expérimentations de jardin automatique :
J'ai acheté un meuble afin avoir plus d'espace pour continuer et aussi avoir un truc un peu plus présentable
J'ai fait des supports pour les lampes qui peuvent être attachés avec des fils ou vissés.
Ils ont une forme pour éviter que les lampes et les câbles prennent l'eau de l'étage d'au-dessus avec un pot qui fuirait.
Vu que l’éclairage est moins haut et donc plus proche des plantes, je suis repassé à 2 lampes.
Les radis continuent de pousser 🌱
J'ai coupé les fleurs du basilic pourpre et pas mal de feuilles fatiguées. 🌿
Les fleurs sont jolies mais tant qu'elles sont là, les feuilles se développent moins car une majorité de l'énergie sert à la production des graines dans les fleurs.
L'autre jour, j'ai récolté les premières productions de radis de mon jardin automatique
Ça fait pas beaucoup pour l'instant et ils étaient pas bien gros mais ils étaient très bons !
Le reste continue de pousser
Update du jardin automatique expérimental :
Ça pousse dans tous les sens !
C'est joli d'avoir un petit coin de verdure comme ça
Le consommation d'eau est d'environ 3L/semaine
J'ai recommencé les radis car les anciens plants étaient trop serrés pour que ça se développe bien
J'ai mis quelques plants seuls d'oignons, de tomates cerises et de fraisiers en petite quantité pour voir comme ça se passe
Il y a un murier qui pousse de ouf
J'ai mis de l'herbe à chat (des graines d'orge ici) à pousser également
Le potichat est content
Il aime bien renifler et en manger quelques brins de temps en temps
Je teste un filtre pour la pompe à eau de mon jardin automatique expérimental
Il est arrivé quelque fois qu'une saleté se coince dans une électrovanne d'entrée d'eau d'un pot de plante et l’empêche de se refermer correctement
Je vais voir si ça règle le problème
A la base, c'est des filtres pour pompe d'aquarium
Le service contrôle qualité est au travail
J'ai ressorti le prototype sur plaque d'essai du circuit de distribution d'eau dans le pot de plante pour une amélioration toute basique :
Changer certaines valeurs de résistances de LEDs pour diminuer leur luminosité
Les LEDs trop lumineuses qui t’explosent la rétine dans la pénombre le soir, ça pique un peu
Update du jardin automatique expérimental :
Ça déborde du meuble de partout !
En un mois, le murier a doublé de hauteur et dépasse le haut du meuble.
Le plan de tomates cerises du 1er étage a tellement poussé qu'il a attend le 2e étage puis a dépassé la haut du meuble.
Les fraisiers ont fait des stolons. C'est joli mais il va falloir les couper. Il y a une première fraise qui pousse.
La majorité des brins d'herbe à chat ont crevé. Il y en avait trop de toute façon pour la taille de pot utilisée
Je viens de découvrir une faille assez originale :
Ça fait quelques temps que j'ai remarqué qu'un pot semble se remplir parfois plus lentement qu'avant.
L'électronique de contrôle se met en timeout par sécurité parce que le remplissage est trop long.
Même en augmentant le réglage de puissance de pompage d'eau pour ce pot, ça ne change rien.
Les autres pots n'ont pas ce problème.
Il y a un brin d'herbe à chat du pot d'en dessous qui passe à travers la grille de l'étagère puis qui va dans l'électronique de contrôle et provoque une défaillance qui empêche soit d'activer correctement l'électrovanne d'entrée d'eau, soit d'envoyer la bonne valeur de puissance de pompage souhaitée.
J'ai enlevé le brin et tout marchait à nouveau bien :)
Update du jardin automatique expérimental :
Même avec mon instance qui est resté offline pendant un mois et mon déménagement en cours, le projet a continué
Un des plants de tomate cerise a tellement poussé qu'il a attend le plafond !
Je n'avais pas du tout pensé que ça allait pousser aussi haut !
Mais avec le déménagement en cours, je ne pouvais le garder
Donc j'ai décidé d'enlever les deux plants de tomates
Je pourrai en refaire pousser plus tard
Lors du retrait des plants, il y avait une tomate cerise qui avait bien poussé !
Je l'ai gardée et mise de côté pour qu'elle finisse de mûrir
J'ai appris dernièrement que la maturation des tomates était liée à la production d’éthylène qui leur donne leur aspect rouge et leur gout
Les autres plantes, j'ai envie de les garder
Il y a des fraises qui arrivent de temps en temps et elles sont toujours bonnes
Le murier a poussé aussi de ouf
Maintenant il pousse depuis en bas d'un côté du meuble, monte jusqu'en haut et redescend de l'autre côté
J'ai mis la tomate cerise dans un bol recouvert d'un film plastique pour permettre l'augmentation de la concentration d'éthylène dans l'air du bol
Quelques jours plus tard, la tomate était bien rouge et très bonne ! 🍅
On m'a partagé cette vidéo sur les plants de tomates qui poussent en hydroponie et organisés en lianes qui vont jusqu'à 8 mètres
Il y a aussi des trucs intéressants sur l'entretien
https://www.youtube.com/watch?v=ar7xmAkSTbg
Je ne fais pas de l'hydroponie comme dans la vidéo mais un truc proche avec mes pots qui sont reremplis d'eau dès qu'il n'y en a plus
Du coup, ça expliquerait pourquoi j'ai eu un plant de tomate aussi longs qui devait être pas loin des 2 mètres
Update du jardin automatique expérimental :
Le déménagement de l'installation s'est bien passé
Les plantes, les câbles, les tuyaux et l’électronique ont été mis dans des cartons pendant environ 48h.
Vu que les radis n'ont pas l'air de bien vouloir repartir cette seconde fois et que le basilic pourpre semble fatigué, je me demande si la terre dans le pot est en manque de nutriments et que juste l'eau n'en apporte pas assez.
Le basilic pourpre est en terre depuis 8 mois. Il y a juste de l'eau qui a été rajouté dans son pot depuis.
Donc ça serait vraiment pas détonnant que sa terre manque de nutriments.
J'ai une sonde NPK (nitrate, phosphore et potassium) pour un projet d'outil de mesure des nutriments dans la terre mais je l'ai à peine commencé donc pas possible de confirmer pour l'instant si la terre des pots est pauvre en nutriments.
Je suis allé chercher de nouvelles plantes chat-compatible qui devraient faire joli sur le meuble avec les autres et qui ne risquent pas de pousser jusqu'au plafond comme le plant de tomates cerises
Elles vont servir de cobayes aux améliorations à tester qui sont en train d'être imprimés en 3D
3 semaines après avoir dilué de l'engrais liquide dans le réservoir d'eau diffusée automatiquement dans tous les pots, j'ai remarqué hier soir que les radis semblaient bien repartis !
Le basilic pourpre, qui n'était plus très en forme, va beaucoup mieux.
Il a recommencé à faire de nouvelles feuilles et certains sont bien violettes.
Donc la terre des pots avaient bien fini par manquer de nutriments.
Update jardin automatique :
Il y a un mois, j'ai commencé des expérimentations sur un autre moyen de diffusion de l'eau et des nutriments dans la terre d'un pot.
Dans mes pots actuels, la terre repose sur un tapis en maille et sur des billes d'argiles. L'eau et les nutriments montent du fond au pot jusqu'à la terre par capillarité. Pour hydrater la plante, ça marche bien.
(Plus d'infos là https://mastodon.gargantia.fr/@jelora/113633688760493149 )
Si les racines touchent les contacts de la sonde, cela créé des fausses mesures.
Par exemple :
Si une racine touche l'électrode qui détecte le niveau à 100% (l'électrode la plus haute), même s'il y a plus d'eau dans le pot, le courant va circuler à cause de la racine en contact et le circuit de contrôle va croire que le pot est plein alors qu'il est vide et ne jamais se remplir
Du coup, j'ai commencé à réfléchir à un moyen qui permettrait de faire passer l'eau du fond du pot jusqu'à la terre et rien depuis la terre vers le fond du pot puis vers ailleurs.
J'avais pensé un temps remplacer le tapis en maille par du géotextile qui permet de laisser passer l'humidité mais pas les racines en supposant que l'eau du fond du réservoir pourrait aller à la terre par condensation à travers le géotextile. Mais je n'étais vraiment pas certain ce que ça puisse fonctionner.
Puis je me suis rappelé autre chose :
J'avais acheté il y a quelques des modules atomiseurs d'eau.
C'est un circuit qui contrôle une capsule piézoélectrique spécifique en contact avec une tige en coton.
Le bas de cette tige est plongée dans de l'eau, l'eau remonte par capillarité par la tige et arrive à la capsule.
Cette tige en coton est justement intéressante à tester pour faire passer l'eau du fond du réservoir du pot jusqu'à la terre.
J'avais les pots vides des plantes de tomates et d'herbe à chat que je n'avais pas encore réutilisés depuis mon déménagement.
J'ai réalisé un "sous-pot" à glisser dans le pot qui n'a que des trous pour faire passer des tiges de cotons.
Les tiges sont contact avec la terre à l'intérieur du "sous-pot" et trempent dans l'eau au fond du pot.
Ainsi, rien ne peut sortir du "sous-pot".
Il n'y a plus de tapis de mailles ni de billes d'argile ici.
@jelora tu peux mettre tout ça directement dans le pot, broyé.
Autre avantage: tu peux personnaliser... chaque plante a ses propres besoins.
@cquest @jelora J'allais aussi suggérer ce genre d'engrais naturel, tu peux juste en mettre dans les pots et attendre que ça se décompose naturellement dedans. Moins relou que la perfusion d'engrais liquide et moins onéreux.
Sinon pour le basilic pourpre, j'ai remarqué que les feuilles ne se teintent pas correctement chez moi quand elles sont pas directement exposées aux UVs du soleil. Sans vitre qui fasse filtre, je veux dire
@cquest Ça va un tout petit peu exploser mon budget pour mes bricolages :D
@alicesutaren
Je voyais le fait de mettre l'engrais de déchets alimentaires dans les pots en complément de la diffusion d'engrais liquide automatiquement.
Moins relou, pas tellement. Je met un bouchon d'engrais liquide dans le réservoir d'eau et c'est diffusé en même temps que l'eau à chaque reremplissage de pot.
Moins onéreux, oui là c'est sûr vu que c'est de la réutilisation de déchets alimentaires.
@jelora les pommes et les bananes dégagent beaucoup d'éthylène... ça mûrit aussi les avocats.
Pour augmenter le taux d'éthylène, mettre le tout dans un sac en papier quelques jours.
@jelora les tomates sont des lianes, et j'ai vu tourner quelques vidéos ces derniers temps où on peut voir à quel point un pied de tomate peut atteindre une longueur hallucinante pour peu que les conditions de croissance soient favorables.
Celle-là par exemple https://www.youtube.com/watch?v=ar7xmAkSTbg
