Comme pour la plante de basilic pourpre qui a été rempotée dans le premier pot, j'ai mis des billes d'argile au fond du pot et un tapis en maille pour retenir la terre.
Mais à la différence d’une plante à rempoter, il fallait ici fournir toute la terre.
Donc j’ai mis de la terre, puis environ 35 graines que j’ai recouvert de 1 cm de terre puis j’ai humidifié manuellement la terre.
J’ai cherché ce que je pouvais utiliser qui soit peu coûteux, remplaçable et pas forcément d’une puissance extrême.
J’ai trouvé des lampes LED 12V de 3W avec connecteur G4 utilisé habituellement avec les petits spots halogène.
Et elles éclairent vraiment bien pour juste 3W !
Test d’éclairage validé le chat
J’ai vérifié si elles consommaient bien que 3W :
252 mA à 12 V, ça donne 3,02W. C’est bon !
Mais en l’état cet éclairage est dépendant de moi qui branche la prise.
Il fallait un moyen automatique de l’activer régulièrement.
On trouve des prises avec temporisateur mécanique intégré à pas cher mais je voulais un truc qui fasse que l’éclairage ne s’allume pas s’il y a déjà assez d’ensoleillement.
J’avais aussi en tête de mettre des petits éclairages décoratifs optionnels qui ne s’activerait que la nuit.
Donc j’ai réalisé un circuit prototype de gestion de l’éclairage avec un Arduino, une puce horloge DS1307, une photo-résistance pour mesurer la lumière déjà présente et un écran OLED pour voir l’heure actuelle et faire les réglages.
Il y a 2 sorties d’éclairage :
- une pour l’éclairage de jour pour l’éclairage des plantes qui s’active s’il n’y a pas assez de lumière naturelle.
- une pour l’éclairage de nuit qui sera pour des petites décorations lumineuses que je pense mettre plus tard
Sur l’afficheur, on peut donc régler plusieurs paramètres :
- l’heure actuelle
- l’heure de passage en éclairage de jour (j’ai mis 8h)
- l’heure de passage en éclairage de nuit (j’ai mis 20h)
- la correction de l’heure qui se fait toutes les nuits à minuit.
Le quartz de 32 kHz utilisé avec la puce DS1307 n’est pas d’une grande précision.
J’ai en moyenne un retard de 2,4 secondes tous les jours donc il fallait un moyen pour compenser cette imprécision.
Retour sur la première expérimentation potagère :
Au bout de 18 jours, j'ai considéré que c'était un échec ...
La terre se dessèche assez vite.
Seules 5 graines sur 35 ont germé.
De plus, seulement environ 2 cm de terre au fond du pot était humide.
J’ai décidé d’arrêter l’expérience et de tout recommencer autrement.
Je pense que la plante de basilic pourpre a bien marché parce que la terre était déjà humide quand elle a été mise dans le pot et il y a avait avec plein de racines pour faire circuler l’eau.
Puis j’ai remis les billes d’argiles, un tapis en maille, la terre pré-humifiée.
J’ai mis environ 90 graines que j’ai recouvert de 2 cm de terre pré-humifiée.
Ça risque d’être serré dans le pot avec autant de radis mais vu que je ne suis pas certain que toutes les graines vont germer, j’y suis allé large.
Vu qu’il n’y a pas encore de racines pour aider à faire circuler l’humidité partout dans la terre, j’ai recouvert la terre de paille de chanvre pour éviter que l’humidité ne s’échappe trop vite.
Et c’est repartit !
Hier matin, au jour J+6, j’ai vu des premiers pousses sortir de la paille de chanvre …
Le soir, 14 pousses était visibles !
Aujourd’hui, à J+7, il y a 26 pousses visibles.
Presque un tiers des graines ont germé.
Il faut attendre maintenant de voir ce que ça va donner.
La suite au prochain épisode !
Upgrade du coin pour les expérimentations de jardin automatique :
J'ai acheté un meuble afin avoir plus d'espace pour continuer et aussi avoir un truc un peu plus présentable
J'ai fait des supports pour les lampes qui peuvent être attachés avec des fils ou vissés.
Ils ont une forme pour éviter que les lampes et les câbles prennent l'eau de l'étage d'au-dessus avec un pot qui fuirait.
Vu que l’éclairage est moins haut et donc plus proche des plantes, je suis repassé à 2 lampes.
Les radis continuent de pousser 🌱
J'ai coupé les fleurs du basilic pourpre et pas mal de feuilles fatiguées. 🌿
Les fleurs sont jolies mais tant qu'elles sont là, les feuilles se développent moins car une majorité de l'énergie sert à la production des graines dans les fleurs.
L'autre jour, j'ai récolté les premières productions de radis de mon jardin automatique
Ça fait pas beaucoup pour l'instant et ils étaient pas bien gros mais ils étaient très bons !
Le reste continue de pousser
Update du jardin automatique expérimental :
Ça pousse dans tous les sens !
C'est joli d'avoir un petit coin de verdure comme ça
Le consommation d'eau est d'environ 3L/semaine
J'ai recommencé les radis car les anciens plants étaient trop serrés pour que ça se développe bien
J'ai mis quelques plants seuls d'oignons, de tomates cerises et de fraisiers en petite quantité pour voir comme ça se passe
Il y a un murier qui pousse de ouf
J'ai mis de l'herbe à chat (des graines d'orge ici) à pousser également
Le potichat est content
Il aime bien renifler et en manger quelques brins de temps en temps
Je teste un filtre pour la pompe à eau de mon jardin automatique expérimental
Il est arrivé quelque fois qu'une saleté se coince dans une électrovanne d'entrée d'eau d'un pot de plante et l’empêche de se refermer correctement
Je vais voir si ça règle le problème
A la base, c'est des filtres pour pompe d'aquarium
Le service contrôle qualité est au travail
J'ai ressorti le prototype sur plaque d'essai du circuit de distribution d'eau dans le pot de plante pour une amélioration toute basique :
Changer certaines valeurs de résistances de LEDs pour diminuer leur luminosité
Les LEDs trop lumineuses qui t’explosent la rétine dans la pénombre le soir, ça pique un peu
Update du jardin automatique expérimental :
Ça déborde du meuble de partout !
En un mois, le murier a doublé de hauteur et dépasse le haut du meuble.
Le plan de tomates cerises du 1er étage a tellement poussé qu'il a attend le 2e étage puis a dépassé la haut du meuble.
Les fraisiers ont fait des stolons. C'est joli mais il va falloir les couper. Il y a une première fraise qui pousse.
La majorité des brins d'herbe à chat ont crevé. Il y en avait trop de toute façon pour la taille de pot utilisée
Je viens de découvrir une faille assez originale :
Ça fait quelques temps que j'ai remarqué qu'un pot semble se remplir parfois plus lentement qu'avant.
L'électronique de contrôle se met en timeout par sécurité parce que le remplissage est trop long.
Même en augmentant le réglage de puissance de pompage d'eau pour ce pot, ça ne change rien.
Les autres pots n'ont pas ce problème.
Il y a un brin d'herbe à chat du pot d'en dessous qui passe à travers la grille de l'étagère puis qui va dans l'électronique de contrôle et provoque une défaillance qui empêche soit d'activer correctement l'électrovanne d'entrée d'eau, soit d'envoyer la bonne valeur de puissance de pompage souhaitée.
J'ai enlevé le brin et tout marchait à nouveau bien :)
Update du jardin automatique expérimental :
Même avec mon instance qui est resté offline pendant un mois et mon déménagement en cours, le projet a continué
Un des plants de tomate cerise a tellement poussé qu'il a attend le plafond !
Je n'avais pas du tout pensé que ça allait pousser aussi haut !
Mais avec le déménagement en cours, je ne pouvais le garder
Donc j'ai décidé d'enlever les deux plants de tomates
Je pourrai en refaire pousser plus tard
Lors du retrait des plants, il y avait une tomate cerise qui avait bien poussé !
Je l'ai gardée et mise de côté pour qu'elle finisse de mûrir
J'ai appris dernièrement que la maturation des tomates était liée à la production d’éthylène qui leur donne leur aspect rouge et leur gout
Les autres plantes, j'ai envie de les garder
Il y a des fraises qui arrivent de temps en temps et elles sont toujours bonnes
Le murier a poussé aussi de ouf
Maintenant il pousse depuis en bas d'un côté du meuble, monte jusqu'en haut et redescend de l'autre côté
J'ai mis la tomate cerise dans un bol recouvert d'un film plastique pour permettre l'augmentation de la concentration d'éthylène dans l'air du bol
Quelques jours plus tard, la tomate était bien rouge et très bonne ! 🍅
On m'a partagé cette vidéo sur les plants de tomates qui poussent en hydroponie et organisés en lianes qui vont jusqu'à 8 mètres
Il y a aussi des trucs intéressants sur l'entretien
https://www.youtube.com/watch?v=ar7xmAkSTbg
Je ne fais pas de l'hydroponie comme dans la vidéo mais un truc proche avec mes pots qui sont reremplis d'eau dès qu'il n'y en a plus
Du coup, ça expliquerait pourquoi j'ai eu un plant de tomate aussi longs qui devait être pas loin des 2 mètres
Update du jardin automatique expérimental :
Le déménagement de l'installation s'est bien passé
Les plantes, les câbles, les tuyaux et l’électronique ont été mis dans des cartons pendant environ 48h.
Vu que les radis n'ont pas l'air de bien vouloir repartir cette seconde fois et que le basilic pourpre semble fatigué, je me demande si la terre dans le pot est en manque de nutriments et que juste l'eau n'en apporte pas assez.
Le basilic pourpre est en terre depuis 8 mois. Il y a juste de l'eau qui a été rajouté dans son pot depuis.
Donc ça serait vraiment pas détonnant que sa terre manque de nutriments.
J'ai une sonde NPK (nitrate, phosphore et potassium) pour un projet d'outil de mesure des nutriments dans la terre mais je l'ai à peine commencé donc pas possible de confirmer pour l'instant si la terre des pots est pauvre en nutriments.
Je suis allé chercher de nouvelles plantes chat-compatible qui devraient faire joli sur le meuble avec les autres et qui ne risquent pas de pousser jusqu'au plafond comme le plant de tomates cerises
Elles vont servir de cobayes aux améliorations à tester qui sont en train d'être imprimés en 3D
3 semaines après avoir dilué de l'engrais liquide dans le réservoir d'eau diffusée automatiquement dans tous les pots, j'ai remarqué hier soir que les radis semblaient bien repartis !
Le basilic pourpre, qui n'était plus très en forme, va beaucoup mieux.
Il a recommencé à faire de nouvelles feuilles et certains sont bien violettes.
Donc la terre des pots avaient bien fini par manquer de nutriments.
Update jardin automatique :
Il y a un mois, j'ai commencé des expérimentations sur un autre moyen de diffusion de l'eau et des nutriments dans la terre d'un pot.

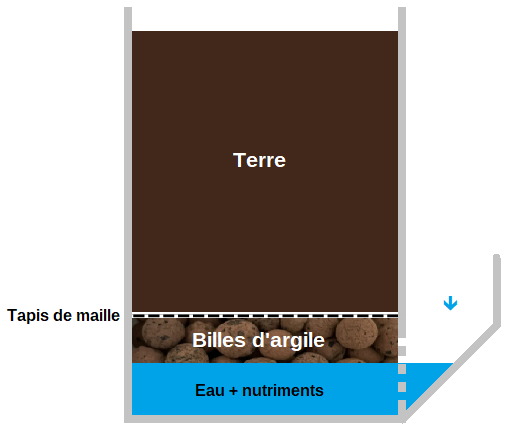

Dans mes pots actuels, la terre repose sur un tapis en maille et sur des billes d'argiles. L'eau et les nutriments montent du fond au pot jusqu'à la terre par capillarité. Pour hydrater la plante, ça marche bien.
(Plus d'infos là https://mastodon.gargantia.fr/@jelora/113633688760493149 )
Si les racines touchent les contacts de la sonde, cela créé des fausses mesures.
Par exemple :
Si une racine touche l'électrode qui détecte le niveau à 100% (l'électrode la plus haute), même s'il y a plus d'eau dans le pot, le courant va circuler à cause de la racine en contact et le circuit de contrôle va croire que le pot est plein alors qu'il est vide et ne jamais se remplir
Du coup, j'ai commencé à réfléchir à un moyen qui permettrait de faire passer l'eau du fond du pot jusqu'à la terre et rien depuis la terre vers le fond du pot puis vers ailleurs.
J'avais pensé un temps remplacer le tapis en maille par du géotextile qui permet de laisser passer l'humidité mais pas les racines en supposant que l'eau du fond du réservoir pourrait aller à la terre par condensation à travers le géotextile. Mais je n'étais vraiment pas certain ce que ça puisse fonctionner.
Puis je me suis rappelé autre chose :
J'avais acheté il y a quelques des modules atomiseurs d'eau.
C'est un circuit qui contrôle une capsule piézoélectrique spécifique en contact avec une tige en coton.
Le bas de cette tige est plongée dans de l'eau, l'eau remonte par capillarité par la tige et arrive à la capsule.
Cette tige en coton est justement intéressante à tester pour faire passer l'eau du fond du réservoir du pot jusqu'à la terre.
J'avais les pots vides des plantes de tomates et d'herbe à chat que je n'avais pas encore réutilisés depuis mon déménagement.
J'ai réalisé un "sous-pot" à glisser dans le pot qui n'a que des trous pour faire passer des tiges de cotons.
Les tiges sont contact avec la terre à l'intérieur du "sous-pot" et trempent dans l'eau au fond du pot.
Ainsi, rien ne peut sortir du "sous-pot".
Il n'y a plus de tapis de mailles ni de billes d'argile ici.
Un mois plus tard, le Chlorophytum est toujours vivant.
Je n'y ai absolument pas touché.
Je voyais l'eau dans le réservoir descendre lentement puis le circuit refaire le niveau dès que c'était vide.
Ça a l'air de fonctionner !
Entre temps, j'ai mis également dans le même type de "sous-pot" une plante carnivore Drosera Aliciae et une Fittonia pink.
Maintenant, il faut voir ce que ça va donner pour ces plantes dans le temps, comment se dégradent les tiges de coton et si des racines arrivent à passer par les trous des tiges de coton.
D'autres impressions 3D à tester ont été imprimés ou sont en cours d'impression.
Pour pouvoir continuer les expérimentations, il falloir un second meuble.
Je commence à manquer d'espace avec celui là ! :D
Ces deux dernières semaines, je me suis occupé de refaire en version plus propre le circuit de gestion d'éclairage de mon jardin automatique avec les circuits sur plaque d'essai soudée et boitier fait maison en impression 3D
Ça faisait des mois que j'utilisais toujours le prototype sur breadboard et environ 1,5A à travers, ça commençait à faire pas mal.
Là je peux aller jusqu'à 5A.
Il y a un partie circuit temporisateur et une partie circuit relais pour activer l'éclairage de jour ou de nuit.
Le circuit est conçu pour pouvoir contrôler d'autres circuits relais avec d'autres alimentations et permettre une détection de panne.
Il y a toujours un capteur de lumière naturelle afin de couper d'éclairage de jour si la lumière naturelle est suffisante.
Le mini-projet d'éclairage pour galvanomètre de l'autre jour était pour ce circuit.
L'éclairage est léger en temps normal et juste suffisant pour lire le cadran dans le noir.
Quand on appuie sur un des boutons, il s'allume totalement en même temps que l'écran OLED qui était également attenué.
Update du jardin automatique expérimental :
Après 2 mois, les pots avec le nouveau moyen de diffusion de l'eau et des nutriments se portent toujours bien.
En touchant la terre au dessus, on sent qu'elle est bien humide.

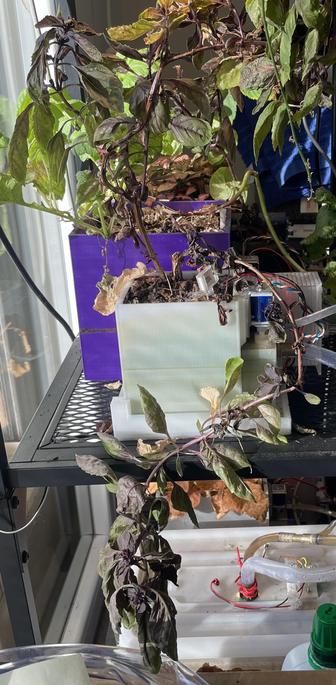

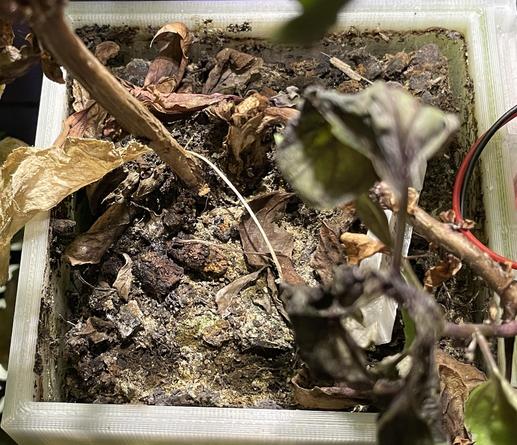

Ce qui n'est malheureusement pas le cas de mon basilic pourpre qui est mal en point.
C'est la première plante du projet donc avec le premier pot fabriqué avec l'ancien moyen de diffusion d'eau.
La terre a tellement séché qu'elle s'est rétractée des bords du pot.
Il survivait encore grâce à ses racines qui s'étaient faufilées jusqu'à la sonde de mesure du niveau d'eau provoquant de fausses mesures causant que la plante n'était plus hydraté.
Avec les résultats pour l'instant positifs du nouveau moyen de diffusion d'eau, j'ai amélioré l'ancien design de "pot" qui contenait la plante et également au fond le réservoir avec l'eau et les nutriments.

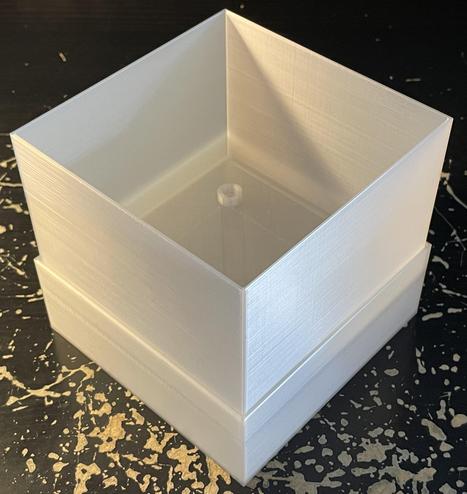

Maintenant, on a un "réservoir" qui contient l'eau et au dessus est posé un "pot" avec la terre, la plante et les tiges de coton qui pompent l'eau dans le réservoir.

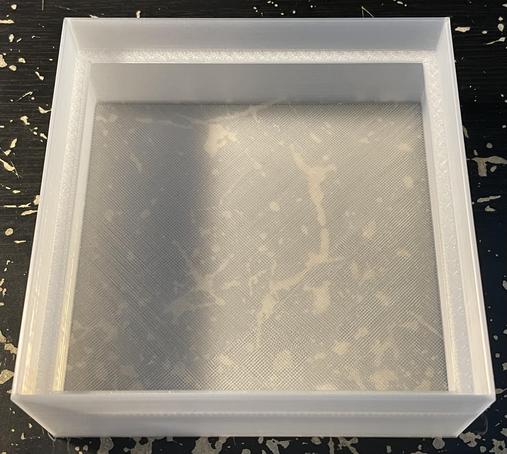

Le "pot" avec juste la terre et la plante n'a plus besoin d'être imprimé avec des précautions spécifiques pour garantir l'étanchéité.
C'est uniquement le "réservoir" avec l'eau qui doit être parfaitement étanche.
Ça fait une légère économie de matière à l'impression estimée à environ 5%. C’est pas le but recherché mais c’est toujours ça.
Du coup, aujourd'hui c'était jardinage avec rempotage du basilic dans un nouveau pot !

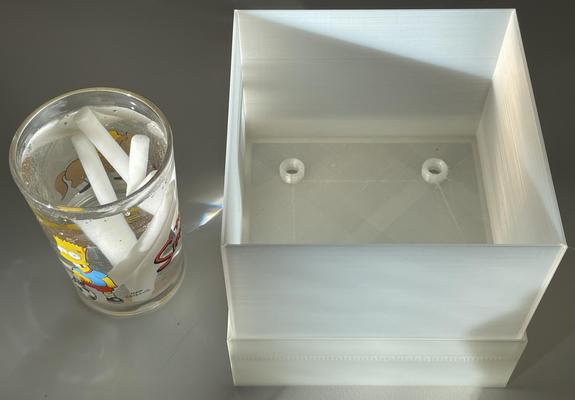

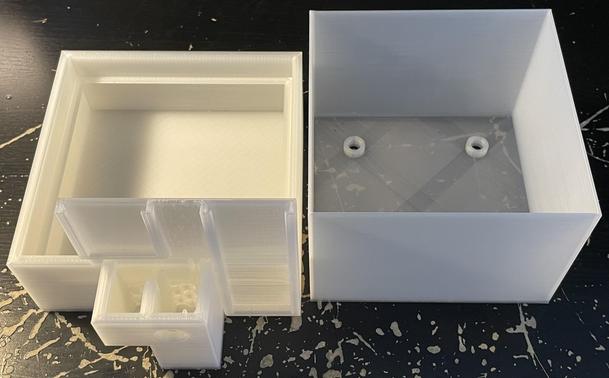

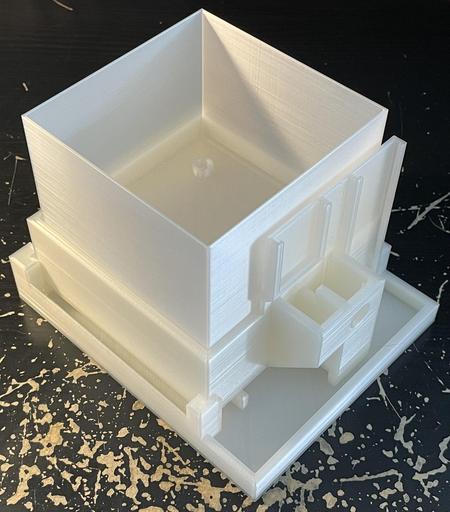

Voici le nouveau pot avec son réservoir :

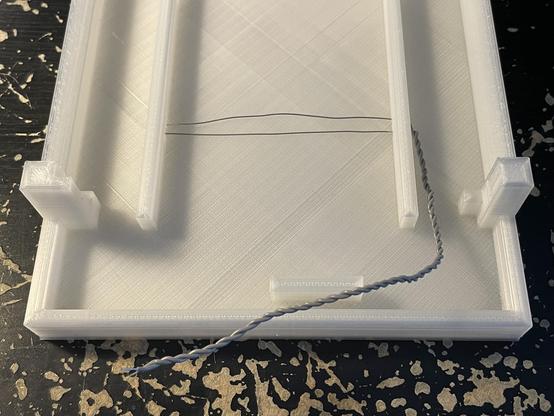

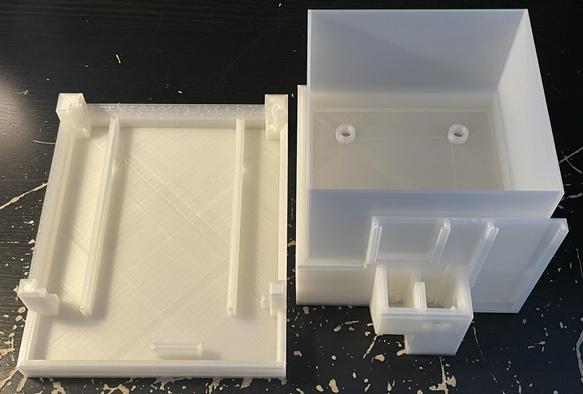

Il y a également un "sous-réservoir" optionnel avec une sonde pour détecter les fuites et arrêter toute action de reremplissage du réservoir.

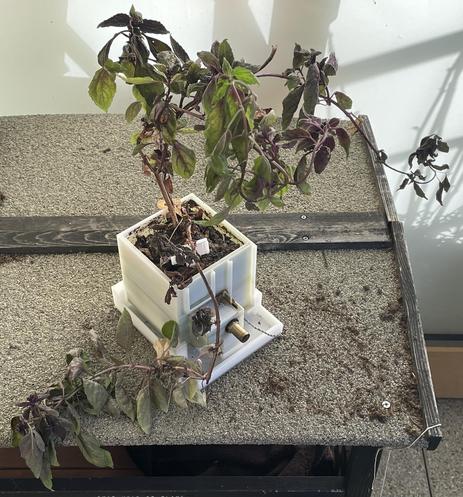

J'en ai profité pour retailler le basilic pourpre qui avait poussé n'importe comment.

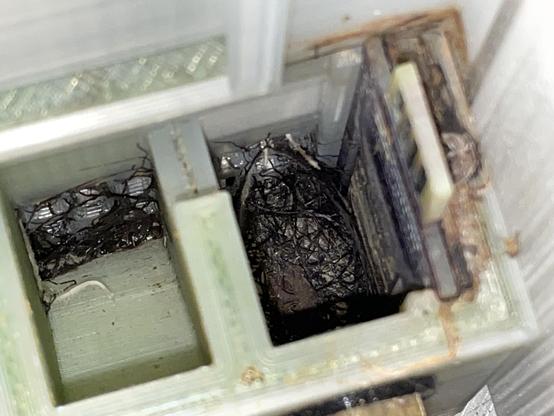

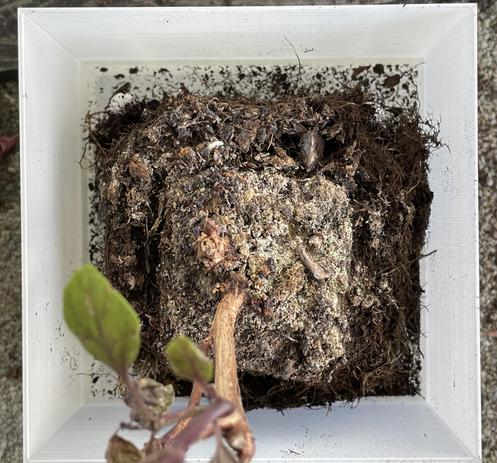

En sortant la plante du vieux pot, on voit que les racines avaient traversé sans problème le tapis de mailles et étaient allés partout.
La terre est vraiment sèche.
Les billes d'argile restaient en place tellement il y avait de vielles racines.
Certaines sont tombés et sont partis rouler quelque part sur mon balcon.
Ça va faire le bonheur du chat.

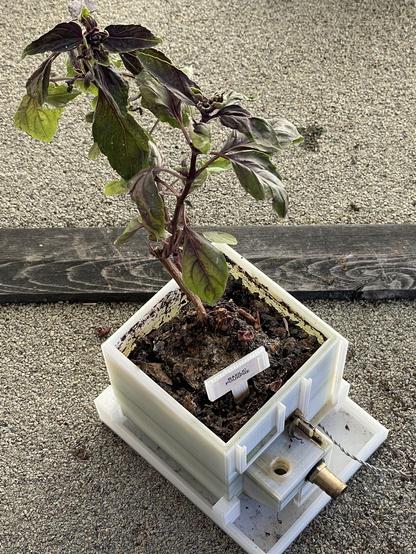

Rempotage dans le nouveau pot et ajout de terreau pré-humidifié.
J'ai inondé plusieurs fois toute la terre après le rempotage pour tenter de réhydrater la terre sèche.

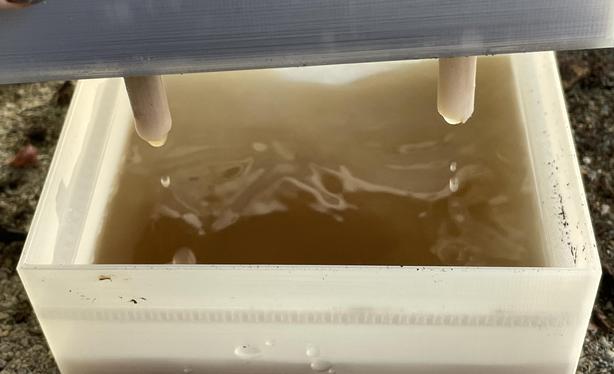

Le surplus d'eau passe par les tiges de coton et va dans un réservoir spécifique.

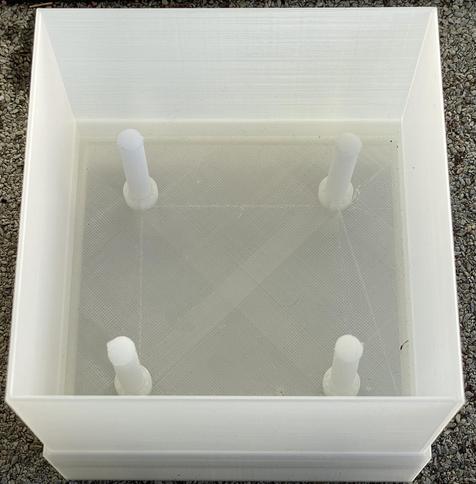

Ce réservoir spécifique est comme un réservoir normal pour pot sauf qu'il n'a rien pour recevoir de l'eau depuis une entrée.
Il sert juste à poser le pot dessus, ajuster à la bonne position les tiges de coton pour qu'elles touchent le fond et à recueillir l'eau qui coule.
Avant l'ajout de la plante, les tiges de coton ont été pré-humidifiées et insérées dans les trous prévus à cet effet dans le pot.
