En virant les LEDs de l'Arduino Nano qui ne vont servir à rien une fois le circuit sera dans son boitier et son régulateur inutile également car il y a déjà un 7805, on descend à 21 mA.
Ça fait une réduction de 19%.

Je pourrais peut-être descendre plus bas en activant des veilles temporisés dans le microcontrôleur mais ça créé des soucis avec l'interface série que je garde pour du debug éventuel

Petit (GROS) update depuis un mois et demi de mon jardin automatique expérimental :

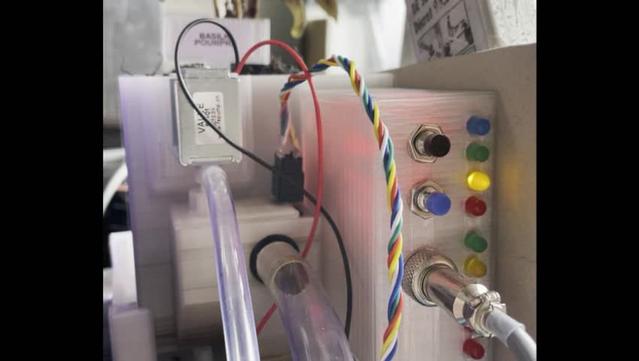

J’ai mis le circuit distributeur d’eau en version PCB dans un boîtier et je l’ai installé sur le pot prototype.

Quelques temps après, j’ai reçu les version PCB des sondes de niveau d’eau.

Ces nouvelles sondes en PCB utilisent un connecteur de PCB (card edge connector) pour pouvoir être connectées, déconnectés et remplacées très facilement.

Les électrodes sont étamés avec de l’étain sans plomb.
Vu que j’aimerais bien faire un potager avec mon jardin automatique, j’ai pas envie que du plomb venant de la sonde passe dans les fruits et légumes du potager via l'eau puis en moi lorsque je les mangerai.

A la base, c’était pour pouvoir remplacer plus facilement et à pas cher des sondes qui deviendrait défectueuses avec le temps.

Mais les sondes en impression 3D comme je les ai faites ont un défaut :
vu que les fils des électrodes ressortent à l’arrière de la sonde, il se produit des fausses mesures parce que de l’eau présente entre la sonde et la paroi du pot fait circuler un courant entre les différents câbles.

Il m’arrivait de me retrouver avec une mesure qui dit que le pot est plein alors qu’il est quasi vide.

Du coup, la version PCB de cette sonde règle le soucis mais fait qu’il n’est plus possible d’utiliser une sondes en impression 3D + fils avec son design actuel.

Par la suite, j’ai essayé de trouver un connecteur plus économique et facile à trouver.
Vu qu’il faut 5 contacts, j’ai passé un connecteur USB femelle !

Les 4 contacts au centre, normalement utilisé en informatique pour l’alimentation et les données, servent pour les 4 électrodes de niveau.
L’extérieur du contact, normalement utilisé comme shield relié à la masse, sert pour envoyer le courant vers l’électrode verticale.

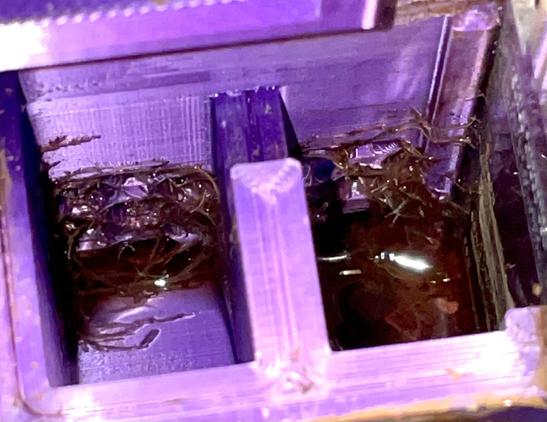

Cette dégradation de l’électrode semble être dû à l’électrolyse qui se produit avec la tension appliquée sur l’électrode d’alimentation.

Une tension de 5V est tout le temps appliqué sur l’électrode d’alimentation. Son courant est limité par une résistance 1 kΩ.
Les électrodes de niveau vont directement à une autre entrée haute impédance de l’Arduino et sont reliées à la masse via une résistance de 220 kΩ.
Il y a donc tout le temps un tout petit courant qui circule.

Pour vérifier cette hypothèse de la dégradation de l’électrode à cause de l’électrolyse, j’ai pris une sonde neuve que j’ai plongée dans l’eau dans un pot de test à part et j’ai appliqué une tension directe de 15V sans résistance.

Après une heure avec un courant mesuré à 4 mA, l’électrode d’alimentation s’était énormément dégradée !
Puis j’ai laissé tourner encore et j’ai vu le courant diminuer petit à petit.

J’ai ressortit le prototype sur plaque d’essais du circuit de distribution d’eau et j’ai fait en sorte que la sonde soit alimentée directement par le microcontrôleur pour celui-ci l’active uniquement lorsque le programme interne du microcontrôleur veut récupérer ce que la sonde mesure.

Sur la version PCB, ça a donné un joli bodge et une piste à couper.

Lee prototype du circuit sur plaque d’essai en époxy a aussi été mis à jour.

Il y a une sonde de contrôle de niveau aussi dans le réservoir principal et là aussi elle est alimentée tout le temps.
Celle-ci s’est vraiment beaucoup dégradée.

J’ai refabriqué une sonde, mis à jour de circuit qui gère la pompe et le programme interne du microcontrôleur pour que cette sonde soit également alimentée uniquement lorsqu’on veut récupérer ce que la sonde mesure.

Là le circuit est toujours actuellement sur plaque d’essai en époxy.

Nouveau problème :
Parfois le circuit indiquait qu’il restait 25 % d’eau alors que le réservoir était vide et arrivait aussi de voir osciller rapidement la mesure entre 25 % et 100 % et pas 50 % ce qui est théoriquement impossible.

 https://peertube.gargantia.fr/w/5HjGkxwMgBsi1JKqSZZtnK

J’ai donc créé une version 3 de la sonde avec une découpe pour avoir une vrai séparation entre les électrodes de mesure, le bord et l’électrode d’alimentation.

On commence à arriver dans les designs étranges de PCB.
Mais maintenant, tout marche très bien avec les sondes ! \o/

Voilà !
Pause dans le flood de posts.

Il s’est passé d’autres trucs encore mais ça fait déjà pas mal pour aujourd’hui. :)

Suite de qui s’est passé depuis un mois et demi :

Le 1er Janvier dernier, j’ai préparé un pot de 15x15x21 cm pour faire la première expérimentation potagère :
Faire pousser des radis de 18 jours !

Comme pour la plante de basilic pourpre qui a été rempotée dans le premier pot, j'ai mis des billes d'argile au fond du pot et un tapis en maille pour retenir la terre.

Mais à la différence d’une plante à rempoter, il fallait ici fournir toute la terre.
Donc j’ai mis de la terre, puis environ 35 graines que j’ai recouvert de 1 cm de terre puis j’ai humidifié manuellement la terre.

J’ai cherché ce que je pouvais utiliser qui soit peu coûteux, remplaçable et pas forcément d’une puissance extrême.

J’ai trouvé des lampes LED 12V de 3W avec connecteur G4 utilisé habituellement avec les petits spots halogène.

Et elles éclairent vraiment bien pour juste 3W !
Test d’éclairage validé le chat

J’ai vérifié si elles consommaient bien que 3W :
252 mA à 12 V, ça donne 3,02W. C’est bon !

Mais en l’état cet éclairage est dépendant de moi qui branche la prise.
Il fallait un moyen automatique de l’activer régulièrement.

On trouve des prises avec temporisateur mécanique intégré à pas cher mais je voulais un truc qui fasse que l’éclairage ne s’allume pas s’il y a déjà assez d’ensoleillement.

J’avais aussi en tête de mettre des petits éclairages décoratifs optionnels qui ne s’activerait que la nuit.

Donc j’ai réalisé un circuit prototype de gestion de l’éclairage avec un Arduino, une puce horloge DS1307, une photo-résistance pour mesurer la lumière déjà présente et un écran OLED pour voir l’heure actuelle et faire les réglages.

Il y a 2 sorties d’éclairage :
- une pour l’éclairage de jour pour l’éclairage des plantes qui s’active s’il n’y a pas assez de lumière naturelle.
- une pour l’éclairage de nuit qui sera pour des petites décorations lumineuses que je pense mettre plus tard

Sur l’afficheur, on peut donc régler plusieurs paramètres :
- l’heure actuelle
- l’heure de passage en éclairage de jour (j’ai mis 8h)
- l’heure de passage en éclairage de nuit (j’ai mis 20h)
- la correction de l’heure qui se fait toutes les nuits à minuit.

Le quartz de 32 kHz utilisé avec la puce DS1307 n’est pas d’une grande précision.
J’ai en moyenne un retard de 2,4 secondes tous les jours donc il fallait un moyen pour compenser cette imprécision.

Retour sur la première expérimentation potagère :
Au bout de 18 jours, j'ai considéré que c'était un échec ...

La terre se dessèche assez vite.
Seules 5 graines sur 35 ont germé.

De plus, seulement environ 2 cm de terre au fond du pot était humide.

J’ai décidé d’arrêter l’expérience et de tout recommencer autrement.

Je pense que la plante de basilic pourpre a bien marché parce que la terre était déjà humide quand elle a été mise dans le pot et il y a avait avec plein de racines pour faire circuler l’eau.

Puis j’ai remis les billes d’argiles, un tapis en maille, la terre pré-humifiée.

J’ai mis environ 90 graines que j’ai recouvert de 2 cm de terre pré-humifiée.
Ça risque d’être serré dans le pot avec autant de radis mais vu que je ne suis pas certain que toutes les graines vont germer, j’y suis allé large.

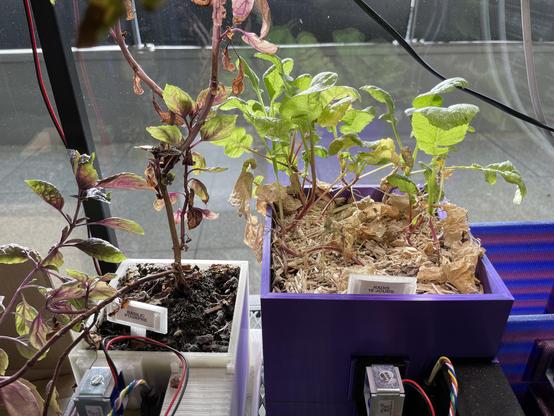

Vu qu’il n’y a pas encore de racines pour aider à faire circuler l’humidité partout dans la terre, j’ai recouvert la terre de paille de chanvre pour éviter que l’humidité ne s’échappe trop vite.

Et c’est repartit !

Hier matin, au jour J+6, j’ai vu des premiers pousses sortir de la paille de chanvre …

Le soir, 14 pousses était visibles !

Aujourd’hui, à J+7, il y a 26 pousses visibles.
Presque un tiers des graines ont germé.

Il faut attendre maintenant de voir ce que ça va donner.
La suite au prochain épisode !

Upgrade du coin pour les expérimentations de jardin automatique :

J'ai acheté un meuble afin avoir plus d'espace pour continuer et aussi avoir un truc un peu plus présentable

J'ai fait des supports pour les lampes qui peuvent être attachés avec des fils ou vissés.
Ils ont une forme pour éviter que les lampes et les câbles prennent l'eau de l'étage d'au-dessus avec un pot qui fuirait.
Vu que l’éclairage est moins haut et donc plus proche des plantes, je suis repassé à 2 lampes.

Les radis continuent de pousser 🌱

J'ai coupé les fleurs du basilic pourpre et pas mal de feuilles fatiguées. 🌿
Les fleurs sont jolies mais tant qu'elles sont là, les feuilles se développent moins car une majorité de l'énergie sert à la production des graines dans les fleurs.

L'autre jour, j'ai récolté les premières productions de radis de mon jardin automatique

Ça fait pas beaucoup pour l'instant et ils étaient pas bien gros mais ils étaient très bons !
Le reste continue de pousser
