Il y a une sonde de contrôle de niveau aussi dans le réservoir principal et là aussi elle est alimentée tout le temps.
Celle-ci s’est vraiment beaucoup dégradée.
J’ai refabriqué une sonde, mis à jour de circuit qui gère la pompe et le programme interne du microcontrôleur pour que cette sonde soit également alimentée uniquement lorsqu’on veut récupérer ce que la sonde mesure.
Là le circuit est toujours actuellement sur plaque d’essai en époxy.
Nouveau problème :
Parfois le circuit indiquait qu’il restait 25 % d’eau alors que le réservoir était vide et arrivait aussi de voir osciller rapidement la mesure entre 25 % et 100 % et pas 50 % ce qui est théoriquement impossible.
J’ai donc créé une version 3 de la sonde avec une découpe pour avoir une vrai séparation entre les électrodes de mesure, le bord et l’électrode d’alimentation.
On commence à arriver dans les designs étranges de PCB.
Mais maintenant, tout marche très bien avec les sondes ! \o/
Voilà !
Pause dans le flood de posts.
Il s’est passé d’autres trucs encore mais ça fait déjà pas mal pour aujourd’hui. :)
Suite de qui s’est passé depuis un mois et demi :
Le 1er Janvier dernier, j’ai préparé un pot de 15x15x21 cm pour faire la première expérimentation potagère :
Faire pousser des radis de 18 jours !
Comme pour la plante de basilic pourpre qui a été rempotée dans le premier pot, j'ai mis des billes d'argile au fond du pot et un tapis en maille pour retenir la terre.
Mais à la différence d’une plante à rempoter, il fallait ici fournir toute la terre.
Donc j’ai mis de la terre, puis environ 35 graines que j’ai recouvert de 1 cm de terre puis j’ai humidifié manuellement la terre.
J’ai cherché ce que je pouvais utiliser qui soit peu coûteux, remplaçable et pas forcément d’une puissance extrême.
J’ai trouvé des lampes LED 12V de 3W avec connecteur G4 utilisé habituellement avec les petits spots halogène.
Et elles éclairent vraiment bien pour juste 3W !
Test d’éclairage validé le chat
J’ai vérifié si elles consommaient bien que 3W :
252 mA à 12 V, ça donne 3,02W. C’est bon !
Mais en l’état cet éclairage est dépendant de moi qui branche la prise.
Il fallait un moyen automatique de l’activer régulièrement.
On trouve des prises avec temporisateur mécanique intégré à pas cher mais je voulais un truc qui fasse que l’éclairage ne s’allume pas s’il y a déjà assez d’ensoleillement.
J’avais aussi en tête de mettre des petits éclairages décoratifs optionnels qui ne s’activerait que la nuit.

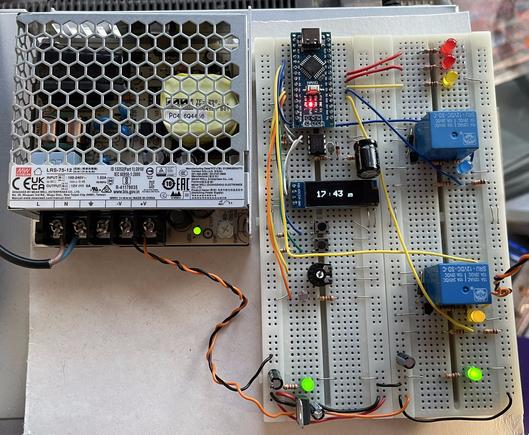

Donc j’ai réalisé un circuit prototype de gestion de l’éclairage avec un Arduino, une puce horloge DS1307, une photo-résistance pour mesurer la lumière déjà présente et un écran OLED pour voir l’heure actuelle et faire les réglages.
Il y a 2 sorties d’éclairage :
- une pour l’éclairage de jour pour l’éclairage des plantes qui s’active s’il n’y a pas assez de lumière naturelle.
- une pour l’éclairage de nuit qui sera pour des petites décorations lumineuses que je pense mettre plus tard
Sur l’afficheur, on peut donc régler plusieurs paramètres :
- l’heure actuelle
- l’heure de passage en éclairage de jour (j’ai mis 8h)
- l’heure de passage en éclairage de nuit (j’ai mis 20h)
- la correction de l’heure qui se fait toutes les nuits à minuit.
Le quartz de 32 kHz utilisé avec la puce DS1307 n’est pas d’une grande précision.
J’ai en moyenne un retard de 2,4 secondes tous les jours donc il fallait un moyen pour compenser cette imprécision.
Retour sur la première expérimentation potagère :
Au bout de 18 jours, j'ai considéré que c'était un échec ...
La terre se dessèche assez vite.
Seules 5 graines sur 35 ont germé.
De plus, seulement environ 2 cm de terre au fond du pot était humide.
J’ai décidé d’arrêter l’expérience et de tout recommencer autrement.
Je pense que la plante de basilic pourpre a bien marché parce que la terre était déjà humide quand elle a été mise dans le pot et il y a avait avec plein de racines pour faire circuler l’eau.
Puis j’ai remis les billes d’argiles, un tapis en maille, la terre pré-humifiée.
J’ai mis environ 90 graines que j’ai recouvert de 2 cm de terre pré-humifiée.
Ça risque d’être serré dans le pot avec autant de radis mais vu que je ne suis pas certain que toutes les graines vont germer, j’y suis allé large.
Vu qu’il n’y a pas encore de racines pour aider à faire circuler l’humidité partout dans la terre, j’ai recouvert la terre de paille de chanvre pour éviter que l’humidité ne s’échappe trop vite.
Et c’est repartit !
Hier matin, au jour J+6, j’ai vu des premiers pousses sortir de la paille de chanvre …
Le soir, 14 pousses était visibles !
Aujourd’hui, à J+7, il y a 26 pousses visibles.
Presque un tiers des graines ont germé.
Il faut attendre maintenant de voir ce que ça va donner.
La suite au prochain épisode !

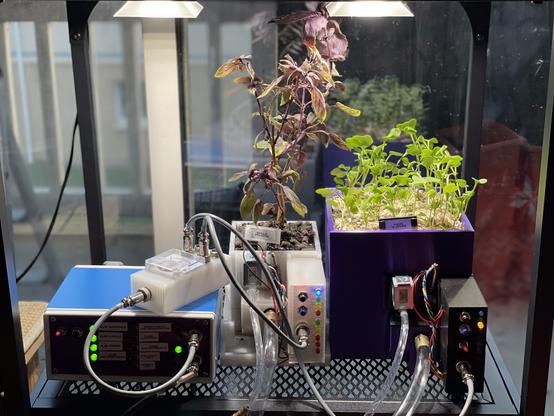

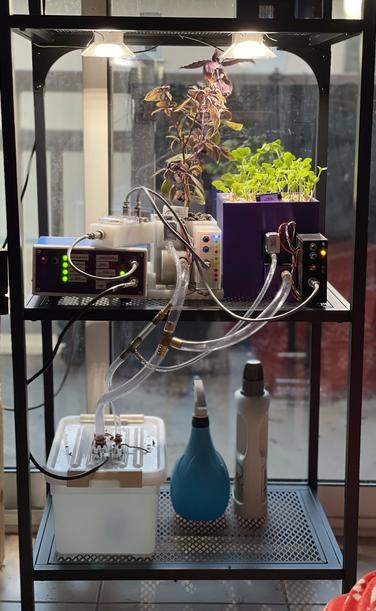

Upgrade du coin pour les expérimentations de jardin automatique :
J'ai acheté un meuble afin avoir plus d'espace pour continuer et aussi avoir un truc un peu plus présentable
J'ai fait des supports pour les lampes qui peuvent être attachés avec des fils ou vissés.
Ils ont une forme pour éviter que les lampes et les câbles prennent l'eau de l'étage d'au-dessus avec un pot qui fuirait.
Vu que l’éclairage est moins haut et donc plus proche des plantes, je suis repassé à 2 lampes.
Les radis continuent de pousser 🌱
J'ai coupé les fleurs du basilic pourpre et pas mal de feuilles fatiguées. 🌿
Les fleurs sont jolies mais tant qu'elles sont là, les feuilles se développent moins car une majorité de l'énergie sert à la production des graines dans les fleurs.
L'autre jour, j'ai récolté les premières productions de radis de mon jardin automatique
Ça fait pas beaucoup pour l'instant et ils étaient pas bien gros mais ils étaient très bons !
Le reste continue de pousser
Update du jardin automatique expérimental :
Ça pousse dans tous les sens !
C'est joli d'avoir un petit coin de verdure comme ça
Le consommation d'eau est d'environ 3L/semaine
J'ai recommencé les radis car les anciens plants étaient trop serrés pour que ça se développe bien
J'ai mis quelques plants seuls d'oignons, de tomates cerises et de fraisiers en petite quantité pour voir comme ça se passe
Il y a un murier qui pousse de ouf
J'ai mis de l'herbe à chat (des graines d'orge ici) à pousser également
Le potichat est content
Il aime bien renifler et en manger quelques brins de temps en temps
Je teste un filtre pour la pompe à eau de mon jardin automatique expérimental
Il est arrivé quelque fois qu'une saleté se coince dans une électrovanne d'entrée d'eau d'un pot de plante et l’empêche de se refermer correctement
Je vais voir si ça règle le problème
A la base, c'est des filtres pour pompe d'aquarium
Le service contrôle qualité est au travail
J'ai ressorti le prototype sur plaque d'essai du circuit de distribution d'eau dans le pot de plante pour une amélioration toute basique :
Changer certaines valeurs de résistances de LEDs pour diminuer leur luminosité
Les LEDs trop lumineuses qui t’explosent la rétine dans la pénombre le soir, ça pique un peu
Update du jardin automatique expérimental :

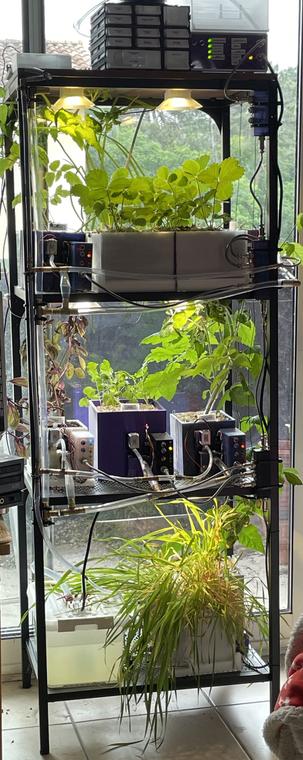

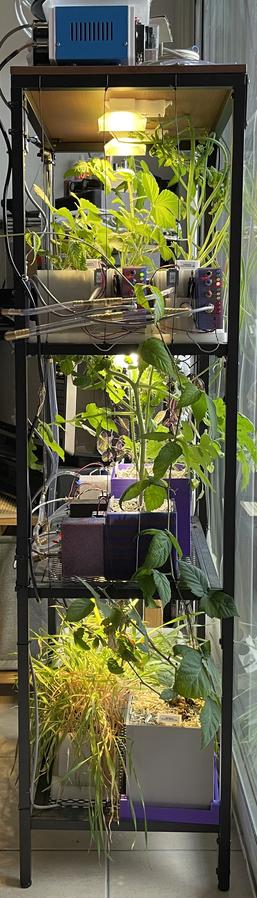

Ça déborde du meuble de partout !
En un mois, le murier a doublé de hauteur et dépasse le haut du meuble.
Le plan de tomates cerises du 1er étage a tellement poussé qu'il a attend le 2e étage puis a dépassé la haut du meuble.
Les fraisiers ont fait des stolons. C'est joli mais il va falloir les couper. Il y a une première fraise qui pousse.
La majorité des brins d'herbe à chat ont crevé. Il y en avait trop de toute façon pour la taille de pot utilisée
Je viens de découvrir une faille assez originale :
Ça fait quelques temps que j'ai remarqué qu'un pot semble se remplir parfois plus lentement qu'avant.
L'électronique de contrôle se met en timeout par sécurité parce que le remplissage est trop long.
Même en augmentant le réglage de puissance de pompage d'eau pour ce pot, ça ne change rien.
Les autres pots n'ont pas ce problème.
Il y a un brin d'herbe à chat du pot d'en dessous qui passe à travers la grille de l'étagère puis qui va dans l'électronique de contrôle et provoque une défaillance qui empêche soit d'activer correctement l'électrovanne d'entrée d'eau, soit d'envoyer la bonne valeur de puissance de pompage souhaitée.
J'ai enlevé le brin et tout marchait à nouveau bien :)
Update du jardin automatique expérimental :
Même avec mon instance qui est resté offline pendant un mois et mon déménagement en cours, le projet a continué
Un des plants de tomate cerise a tellement poussé qu'il a attend le plafond !
Je n'avais pas du tout pensé que ça allait pousser aussi haut !
Mais avec le déménagement en cours, je ne pouvais le garder
Donc j'ai décidé d'enlever les deux plants de tomates
Je pourrai en refaire pousser plus tard
Lors du retrait des plants, il y avait une tomate cerise qui avait bien poussé !
Je l'ai gardée et mise de côté pour qu'elle finisse de mûrir
J'ai appris dernièrement que la maturation des tomates était liée à la production d’éthylène qui leur donne leur aspect rouge et leur gout
@jelora les pommes et les bananes dégagent beaucoup d'éthylène... ça mûrit aussi les avocats.
Pour augmenter le taux d'éthylène, mettre le tout dans un sac en papier quelques jours.
