On est vraiment désolé pour ce retard, et on espère qu’il ne vous impactera pas trop.
Si on avait fait ça professionnellement, ça aurait été bouclé fin décembre plutôt que mi-janvier. Mais voilà, nous sommes des amateurs qui bossons bénévolement sur notre temps libre, et notre électronicien (@NuclearSquid) avait bêtement des partiels à réviser et à valider… On a donc fait le choix de lui foutre la paix, et d’attendre la fin de ses examens pour l’embêter. Il a consacré un temps complètement fou sur le projet (sans parler d’#Ergol !), et on fait en sorte qu’il ne parte pas en burn-out.
Les protos nécessaires à la mise au point ont un coût, mais la générosité des Ergonautes qui ont passé commande nous permet de l’absorber. Le plus important à nos yeux, c’est qu’on ait une base électronique solide, non seulement pour ce #QuackenFlex en cours, mais aussi pour le projet #QuackMatrix / #QMx qui est dans nos cartons.
On entend des gens objecter que le #QuackenFlex 25.11 a moins de fesses que le 25.10 présenté au Capitole du Libre. Avec le mot d’ordre #BringBackTheFesses.

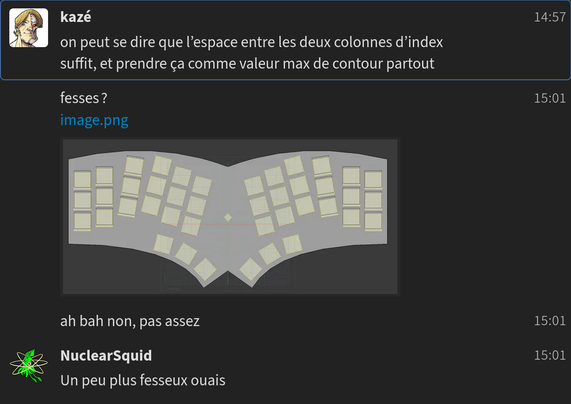

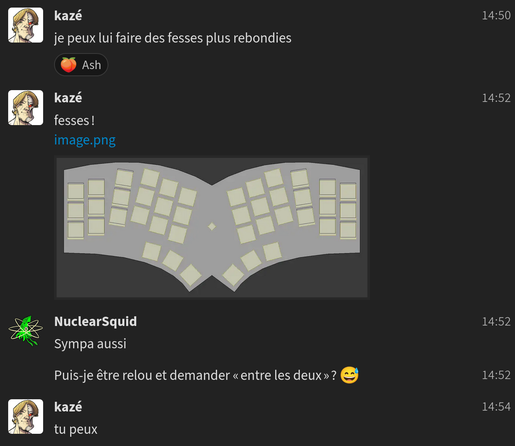

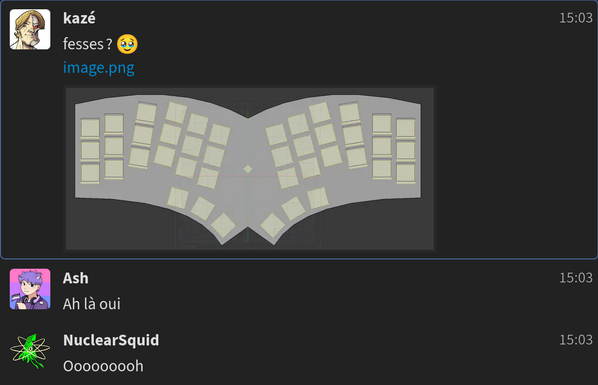

Nous tenons donc à signaler que ça n’a rien d’accidentel. Le niveau de fessitude du #Quacken a été scientifiquement ajusté sous #FreeCAD, comme le prouvent les documents ci-dessous.

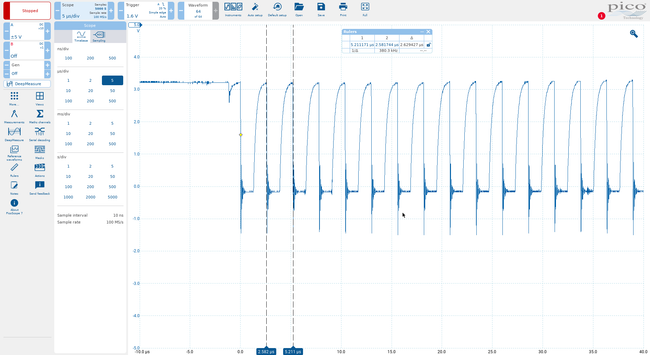

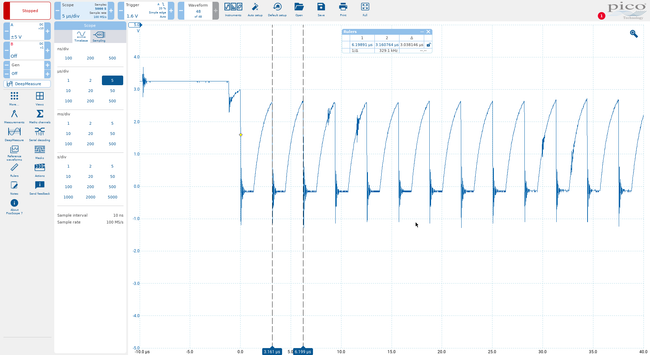

Le #QuackenFlex est conçu autour d’un bus I²C, pour relier les deux moitiés du clavier et permettre la connexion de dispositifs de pointage (touchpads, trackpoints…). C’est un standard électronique robuste, mais il a un défaut : il est conçu pour fonctionner sur des pistes de PCB, pas sur des fils. C’est malgré tout courant de le faire, il y a même des standards de connecteurs filaires pour ça (Stemma, Qwiic…), mais avec un connecteur TRRS audio comme c’est l’usage pour les claviers splittés, la qualité de signal est insuffisante. C’est possible (le Ferris le fait), mais pas suffisamment fiable pour une production en série, à nos yeux. (Plus de détails dans les ALT des copies d’écran.)
Une solution simple consisterait à utiliser un autre connecteur, plus adapté aux 400 kbds de bande passante de l’I²C. On en a envisagé plusieurs, mais aucun ne nous a convaincus.
On a donc décidé de retourner à la planche à dessin (#KiCad FTW) pour améliorer la transmission I²C, en jouant sur deux tableaux :
On aurait pu masquer le problème en diminuant la vitesse de transmission. On ne l’a pas fait, un peu pour ne pas compliquer la config ZMK, mais surtout parce qu’on préfère résoudre complètement le problème.
Ayé, c’est le dernier jour pour passer commande du #QuackenFlex !
Ça se passe sur notre page HelloAsso et c’est toujours à prix libre.
Après quoi, pas de panique, on refera des lots. Roadmap indicative :
On vient de lancer un lot de test, pour valider la version finale du #QuackenFlex 25.12. Parmi les améliorations fondamentales : les impressions sur la face arrière. (Les fondamentaux.)
@Armavica @ergonautes @rodolphe @jenesuispersonne
C’est bien ça. Je recommande plutôt d’utiliser une scie à métaux que de le casser à la main, mais oui, le #QuackenFlex est conçu pour ça.
C’est peut-être même une « world first ». En tout cas, on a cherché d’autres claviers qui feraient ça et on n’a pas trouvé.
On passe aux choses sérieuses : le contour du #Quacken est désormais calé avec #FreeCAD. On pourra donc proposer des options de boîtiers pour les modèles du #XMasBatch !
Oh, et mention spéciale à la personne qui est arrivée au stand des #Ergonautes le samedi à la première heure pour être sûr de repartir avec un #QuackenFlex tout assemblé.
Résultat, il est reparti avec mon modèle perso en 36 touches. Il nous l’a laissé tout le weekend pour le faire essayer, et on lui a fait un firmware aux petits ognons rien que pour lui ! S’il se reconnaît, faire signe (en DM ou pas). 🙂
