Kepi42m ago

Potřebuji líp zdokumentovat zapojení v rozvaděči a znovu zjišťuji, že na to prostě neexistuje žádný (pro mě) rozumný nástroj.

Jediné co mi neustále vyskakuje je #Qelectrotech, ale upřimně, tam dokážu tak leda přidat DIN lištu a pak se naštvu z toho, že nedokážu nic najít v té totálně zmatlané knihovně, když ještě přidám pluginy. Jednou jsem tomu už šanci dával, dnes jsem to vzdal po pěti minutách :(

A pak narazím na to, že stejně nepotřebuji jen rozvaděč, ale zároveň i to, kam je to zapojené v domě, do kterého vypínače či krabice...

Kdybyste měli někdo tip, sem s tím. Nejraději bych byl, kdybych to mohl mít přímo v #homeassistant a mohl to nějak upravovat i v YAML, protože je toho tuna...

Synergy-Lan21h ago

Ein Hallo an die Technikbegeisterten,

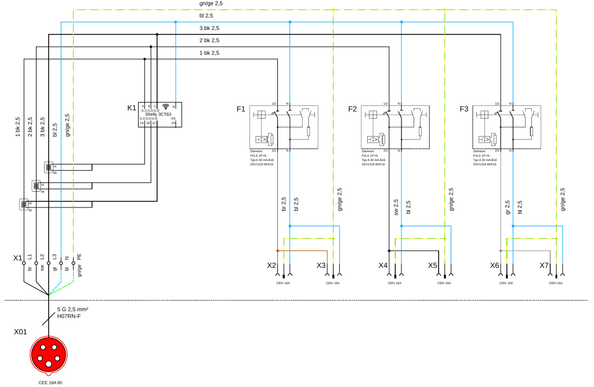

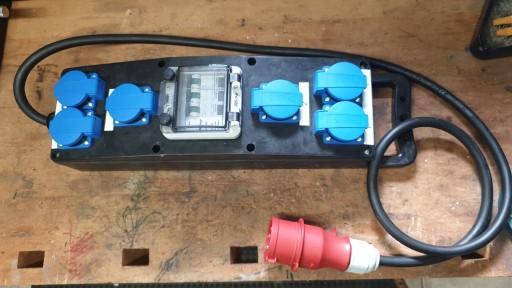

Für unsere kommenden LAN-Partys steht ein neu gebauter 16A CEE-Verteiler auf Schuko-Steckdosen zur Verfügung. Besonderheiten: Für jeden Außenleiter ist ein RCBO (FI/LS) verbaut und bei jeder Phase lässt sich die Strombelastung messen. Der Schaltplan wurde mit der freien Software #qelectrotech gezeichnet und kann von unserer HP heruntergeladen werden.

www.synergy-lan.de

BjarkeSSJan 25

#foss #maker #news #qelectrotech is an free and open source tool for making electrical schematics. And they just released a new version!

https://qelectrotech.org/forum/viewtopic.php?id=3099

QElectroTech version 0.100.0 released (Page 1) — News — QElectroTech

QElectroTech version 0.100.0 released (Page 1) — News — QElectroTech —

e_esSep 25

Ich zeichne gerade die Elektrik von einem Zimmer mit #QElectroTech. Als Dokumentation in jedem Fall besser als eine Freihandskizze 🙂

https://qelectrotech.org/gallery/

Show threadrahixJun 20, 2025

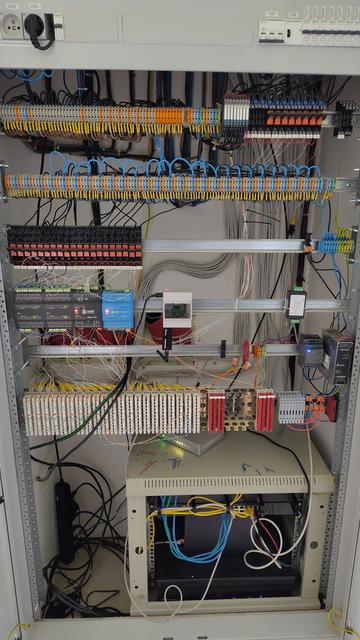

Wiring diagrams are prepared with #QElectroTech, because I refuse to include non-free tools in my workflow :)

I always prepare drawings such that the exact wire connections between device terminals are shown unambiguously (this is called "Zielverdrahtung" or "Zwangsverdrahtung" in german).

The bill of materials from these drawings was then the input for the panel layout shown earlier.

Sustainable SailingMay 5, 2025
A cold North East wind today (over 20kts) so we did a quick trip to our shipping container, then Jane has been #splicing the first #dyneema main mast chainplate loop (much harder splicing 12mm than 9mm).
After some writing for work I've been working on wiring diagrams (learning and using #QElectroTech). I like that I can pretty easily create basic custom elements such as our Batteries, #Victron boxes etc.
Show threadfoorgolDec 24, 2024

@clolsonus
Same here on Arch with AppImage. Spent the last days on a very simple design and #freecad frequently crashed. Both 1.0 and the 1.1 weekly build. Plus some annoying glitches like invisible text in Spreadsheets.

I found 1.0 to be significantly less stable than the 0.2x dev builds I was using before.

I'm not complaining, though. #FreeCAD is still great SW and I'm deeply thankful for it! :)

Edit:
Fixed a wrong version number. Messed it up with #QElectrotech 🙈

Thomas HauerMay 2, 2024
oh crap the #QElectroTEch mac ARM version seems to be broken ...
Vincent ValentineJan 17, 2023

#QElectroTech c'est vraiment trop bien ! SI il manque un élément, l'éditeur intégré permet de le créer. #électricité #schema #electronique #diy #rénovation #maison #travaux

https://qelectrotech.org

QElectroTech: Welcome, presentation

Site officiel du projet QElectroTech, une application de réalisation de schémas électriques

Show threadBérylDec 23, 2022
@valentin
Pour les schémas électriques, tu as aussi #QElectrotech.
https://qelectrotech.org
QElectroTech: Welcome, presentation

Site officiel du projet QElectroTech, une application de réalisation de schémas électriques
