Часть энергии пружины уходит на электрогенератор. Вырабатываемое электричество используется только для контроля и управления тем, с какой скоростью эта же пружина вращает шестерёнки механизма. И это в наручных часах, весьма компактных и массово доступных с 2009-2010 года (механизм Spring Drive в часах от группы Seiko).

Потребительские свойства

• Отсутствует зависимость от батареек или аккумуляторов, а точность как у кварцевых или же электронно-цифровых часов.
• Промежутки между сервисным обслуживанием в разы больше, чем у обычных механических калибров. Механизм не содержит классического узла с изрядно нагруженными элементами.
• Секундная стрелка на циферблате движется бесшумно и абсолютно плавно. Поскольку шестерёнки («колёса») механизма вращаются непрерывно, без множества микроскопических толчков в секунду.

Конструктивные особенности
Расход энергии пружины управляется колебаниями «кварца», той самой кварцевой пластинкой в вакуумной колбе. Такой же пьезокристалл вибрирующий под воздействием напряжения от электрического тока, как и во множестве других часов. И это единственное, что совершает колебания, т.е. отсутствует вращение колеса баланса то в одну, то в другую сторону (нет маятника на пружине). В данном механизме выполнен полный отказ от равномерного расходование энергии пружины толканием шестерёнок несколько раз в секунду. Вместо этого, используется плавный электромеханический осциллятор, заменивший классический «спусковой механизм часов».
Как выполняется контроль хода:

• Пружина вращает колесо схожее с колесом баланса, вращающееся равномерно всегда одну и туже сторону.
• Электрический ток возникает в обмотках тех электромагнитных катушек, между которыми расположено это вращающееся колесо.
• Скорость вращения колеса управляется бесконтактным воздействием, за счёт электромагнитного поля от данных электромагнитных катушек.

Фактически, часть энергии пружины расходуется на раскручивание и поддержания оборотов ротора в миниатюрном электрогенераторе. Поскольку данное колесо содержит постоянные магниты, то и скорость вращения определяется полем создаваемым электромагнитами. Блок управления сопоставляет колебания «кварца» с тем, какие токи протекают в обмотках электромагнитных катушек и вносит коррективы, управляя магнитным полем. Плата с таким блоком управления может быть выполнена на аналоговых элементах, имеющих и весьма малый размер, и незначительное энергопотребление (в сравнении с цифровыми микросхемами, чипами).

Долговечность
Электронный блок управления (плата) может быть выполнен на такой элементной базе, которая способна продолжать работать и после серьёзных воздействий электромагнитного импульса, от ядерных взрывов или ударной работы РЭБ. Потому и не нуждается в дополнительной защите с экранированием (клетке Фарадея).
Защита от ударов колеса постоянно вращающегося в одну сторону значительно проще, чем это выполняется в обычных противоударных часах для колеса баланса.
Отсутствует классическая проблема с намагничиванием, т.к. маятника на пружине, витки которой могут слипаться и приводить к изменению периода колебаний.
Расчётный срок службы пьезокристалла кварца составляет порядка ±50 лет. Изменение же характеристик «кварца» со временем может нивелироваться двумя хорошо известными подходами, уже давно и активно используемыми в индустрии.

На одних моделях пружина заводится только вручную, в других есть автоподзавод, совершенно обычный, ставший обыденностью в механических часах. Т.е. некоторые модели часов довольно тонкие, полагаясь лишь на ручной завод. По запасу хода сопоставимы с обычными механическими часами.

Производители и разнообразие
Отсутствует разнообразие, предлагаются лишь моделей от Seiko, Grand Seiko и Credor — брендов входящих в группу Seiko. Других производителей такого рода гибридных механизмов на рынке или нет вообще или они не заметны в сегменте массовых продаж (а не эксклюзива).

Путаница с «аналогами»

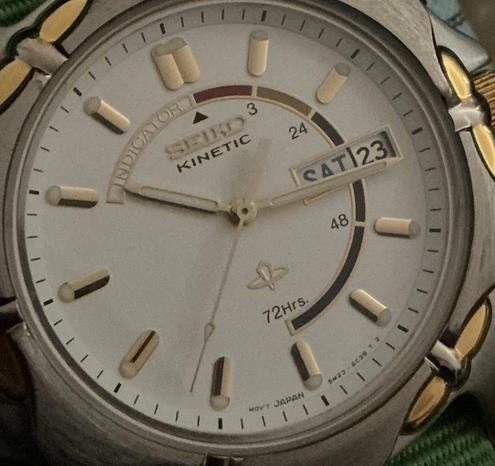

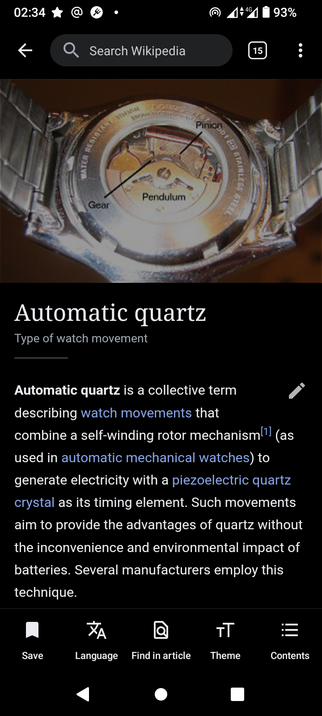

Часто этот гибридный механизм (Spring Drive) путают с т.н. кинетическими механизмами, обозначаемыми Kinetic, Automatic quartz или Autoquartz. Представляющими собой обычные кварцевые часы, но работающие от аккумуляторов подзаряжаемых от пружины и системой автоподзавода.
По ценнику часы с Kinetic-механизмами в десять дешевле нежели часы с механизмом Spring Drive. По обслуживанию Spring Drive очень схожи с Kinetic-механизмами, за тем исключением что нет надобности раз в десять лет заменять аккумулятор.

Роль гибридных механизмов, таких как Spring Drive, на фоне различных Kinetic тем выше, чем больше на рынке моделей обычных весьма доступных часов на CR-батарейках. Которые по времени работают чуть ли не столько же, как срок службы аккумулятора в кинетических или часах заряжающих аккумулятор солнечной энергией, падающей на циферблат часов. Обычные кварцевые часы на CR-батарейках и меньше габаритами, и замена элемента питания в разы дешевле аккумулятора.

В тоже время существует и Autoquartz калибра ЕТА 205.111А (швейцарский) не использующий аккумулятор, а на базе суперконденсаторов, потому запас хода лишь на шесть дней (в десятки раз меньше). Т.е. обычные кварцевые часы независимые от замены элементов питания или аккумуляторов.

Возможно для кого-то является интересным т.н. Kinetic Auto Relay, в котором стрелки останавливаются, если часы не используются более 72 часов, но при этом есть электронно-цифровой блок, продолжающий отсчитывать время. Потребление снижается в шесть раз, а когда часы разбудили, то происходит автоматическое выставление стрелок для отображения текущего времени. В спящем режиме часы с таким механизмом могут находиться аж до четырёх лет. В таких кварцевых часах на вращение стрелок уходит до 85% запаса энергии, а электронно-цифровой блок потребляет порядка 15%.

#часы #watch #watches #аналоговый-мир #seiko #spring-drive #lang_ru

【青木 康時さんコラボ】宮迫さんガチ推しの中野ブロードウェイ店の世界観を徹底レビュー！青木さんの見解は！？ https://www.vivizine.com/1168466/ #actor #Firekids #OMEGA #ROLEX #SEIKO #アンティークウォッチ #アンティーク時計 #ヴィンテージウォッチ #ヴィンテージ時計 #オメガ #セイコー #ファイアーキッズ #ロレックス #俳優 #宮迫博之 #腕時計 #高級腕時計

#redseikosunday Easter Sunday
.
.
#Seiko #skx007 #seiko5 #seiko5kx #skx #seikoholics #seikowatch #divewatch #toolwatch #affordablewatches #watch #watches #watchesofpixelfed #pixawatch #watchfam #watchaddict #watchnerd #wristporn #watchgeek #watchoftheday

#Mido batte #Seiko 10 a 0. Il primo non sgarra 1 minuto, il secondo in una settimana ha uno scarto di 5/6 min.

#OrologiAutomatici

Another opening day. Given the last few seasons, things can only go up right?!
.
.
#Seiko #grandseiko #springdrive #sbga011 #dresswatch #seikowatch #seikoholics #watch #watches #watchesofpixelfed #pixawatch #watchfam #watchaddict #watchnerd #wristporn #watchgeek #watchoftheday

These new Seiko Speedtimers are rather awesome.

https://youtu.be/ejQLhjv2xlw

#watches #seiko #speedtimers

Наручные кварцевые часы не всегда имеют «дёргающуюся» секундную стрелку, а могут быть и с «плавным ходом». Если в старых механических часах менять износившийся «калибр» на кварцевый механизм, то можно поставить и с «плавным», и с «дискретным ходом». Ровно так же как и в настенных или настольных кварцевых часах.

Например, плавно движется секундная у механизма VH31 от компании Seiko/Epson/TMI.
Так же в модельном ряду механизмов «Sweep Second» есть и более сложные по функциональности: VH60/61/63/65/64/67/68/83/88 — например, такие как с хронографом, индикацией 24 часа, днём недели.

А по ценнику менее одного $ на AliExpress можно найти тот же SUNON SP68, аналог VH31, являющийся вариантом замены. Это простой вариант трёх стрелочника, без дополнительных функций, когда центральная секундная стрелка располагается на той же оси, что и часовая с минутной.

Какая «расплата» за плавность хода?
Если взять одну и ту же батарейку, то механизму VH31 заряда хватит на два года, а другие отработают порядка трёх лет. При «плавном ходе» в настенных часах механизм толкает секундную стрелку шесть или восемь раз в секунду. У механизма VH31 стрелка движется с шагом в четверть секунды (¼), напоминая древние механические часы имевшие 14'400 полуколебаний/час.
У того же «Восток» продукция имеет 19'800 полуколебаний и это считается весьма низкой частотой, как оно влияет на точность хода и надёжность.

Именование производителя механизма указывается по разному, зачастую в зависимости от ситуации и контекста, потому и через наклонную черту («Seiko/Epson/TMI»). Появился VH31 недавно, по меркам часового мира — в 2016 году и моделей часов ещё не особо много. По ценнику встречаются и те, что $50...90 — в той ценовой категории, в которой и большинство моделей Casio.

Этот механизм потенциально ставить можно почти в любой корпус уже имеющихся часов. Не важно каких — механических в прошлом или же изначально кварцевых. Кольцо крепления механизма не обязательно выполнять из латуни на фрезерном станке. Точить надфилем с лобзиком из пластика или печатать на 3D-принтере. Вполне реально использовать и пластичные смеси твердеющие со временем («воздушный пластилин»). Отлить из смолы отверждаемой ультрафиолетом (один из вариантов эпоксидной смолы), да хоть из «холодной сварки» слепить заполняя пустоты.

Пример модификаций часов «под себя», когда меняется и механизм и циферблат со стрелками:
1) Dive Watch Build
2) VH31 / Miyota 2115 in NH35
В первом хорошо показано как устанавливаются стрелки и вообще выполняется работа с наручными часами — в напальчниках и с очисткой от пыли. Во втором, как можно укорачивать вал от «заводной» головки ставя механизм в корпус механических часов, изначально ориентированных на очень массовый «калибр» Seiko NH35.

#аналоговый-мир #часы #watch #watches #seiko #epson #sunon #diy #lang_ru
