Fertig ! Die Ranetta SA-107 aus dem 3D Drucker. Materialkosten rund 10€. Getriebe, Zahnräder, Hülle, Druckkörper, alles aus eigener Produktion. #ranetta #ranetta #ranettasa107

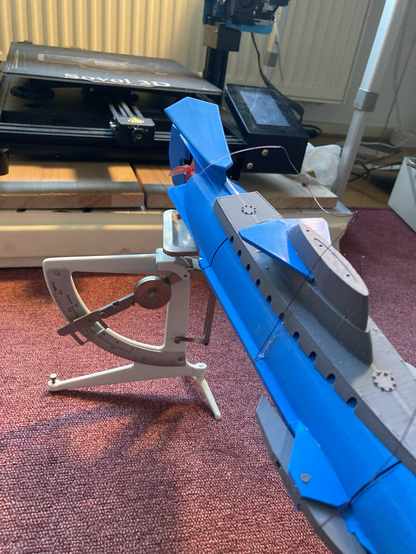

Ranetta SA-107 Repro Produktion macht Fortschritte; nach ausführlichen Testen- zyklisches Auf und Abtauchen geht ! Selbst Konstruktion des Propellers; experimentiere ich ausgiebig mit der Druckereinstellung. Für mich stellt sich nun die Frage: als Kit anbieten, als fertiges Modell oder doch nur die digitalen Daten … ? Die Materialkosten 10€, aber die Druckzeit und die Energiekosten ! #ranettass107 #ranetta #uboot #retrospielzeug #vintagetoy

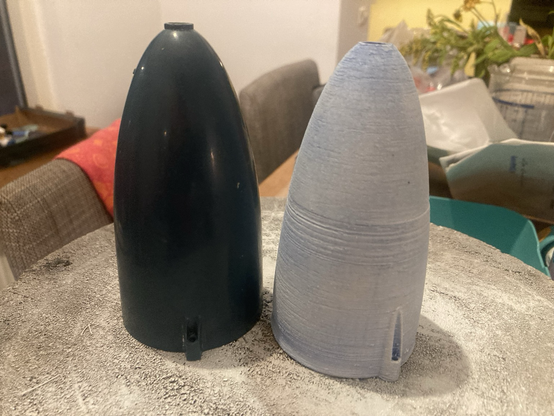

Komplett aus dem 3 D Drucker. Ergänzt durch Motor Welle und Dichtung, sowie Schrauben Schmelzgewinde, bleiben die Produktionskosten bei rund 10€. Die Fahr und Taucheigenschaften sind super ! Mir schwebt ein Baukasten vor, ohne Löt und Klebearbeiten; sowie Lerninfo über mechanisch naturwissenschaftliche Prinzipen des UBootes. #ranetta

Es funktioniert! Vollständig mit CAD konstruiert. Alles aus dem 3D Drucker; außer Motor, Dichtringe und Welle. Die Tauch-Fahrfrequenz wird über Gewichte im Kopf gesteuert; Ziel, Bausatz um mechanisch-naturwissenschaftliche Grundprinzipen zu vermitteln. #uboot #retrospiele #spielzeug #nostslgia #ranettass107 #ranetta

Explosionszeichnung des Spielzeug-U Bootes. Basierend auf der spanischen Ranetta (~1980). Konstruiert anhand eines Originals mit SelfCAD. Das Ursprüngliche Boot hatte 3 Mono Zellen mit 4.5Volt. Meinen Nachbau versehe ich mit 12Volt und einem Drehzahlregler. Ziel ist die Zusammenstellung eines Bausatzes. Die Originale sind inzwischen 40 bis 50 Jahre alt und zerbröseln. das letzte Bild zeigt ein fertiges Modell aus dem 3D Drucker. #ranetta #uboot #spielzeug #retro #vintage #Die80er

Meine Konstruktion eines Spielzeugs. Nun warte ich auf Teile von AliExpress (China)…. hiesige Händler verkaufen genau die gleichen Teile, eben nur um ein vielfaches teurer. Der Motor kostet bspw rund 1,50€. Der gleiche Motor (Made in China) von einem EU Zulieferer 25€. “So kann man natürlich auch Geschäfte machen”. Naja, wollte ich nur mal los werden. #spielzeug #3ddruck #cadmodel #ranetta

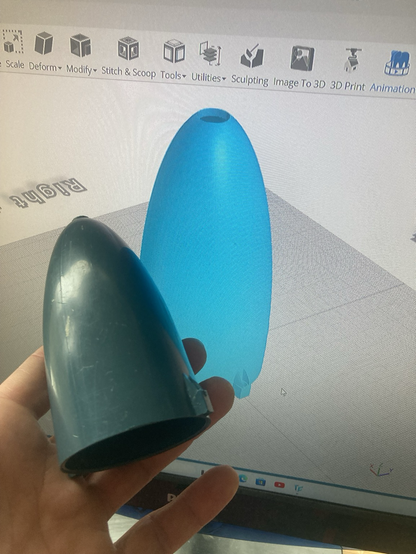

Ich komme voran ! Komplett mit #selfCAD erstelltes #replica der #ranetta sa-107. Ein 40cm langes Spielzeug U-Boot mit grossartigen Schwimm-und Taucheigenschaften. Ranetta war eine spanischer Hersteller von Kunststoffboten mit E-Motor. Das CAD Modell besteht aus geometrischen Grundformen; besonders schwierig ist die Rekonstruktion der Verschlüsse, rechts und links. #spielzeug #3dprinting #resin3dprinting

Meine 3D Konstruktionen gibt es uebrigens kostenlos hier:
https://www.printables.com/@RetroArea51_727965
arbeite mit CAD an diesem Replica. Projekt beinhaltet ua. Konstruktion von Zahnraedern, Gehaeuseteilen, Getriebegocke, Verschluesse ... * https://www.printables.com/.../1000615-ranetta-sa-107...
My 3D designs are up for grabs for free here:
Right now, I'm tinkering away in CAD on this epic replica:
#ranetta #submarines #toys #retro #spielzeugboote #uboot #3ddrucken #Printables

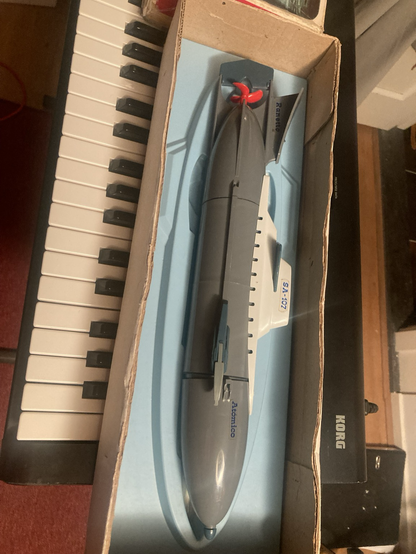

Nächstes Projekt: Mein tauchfaehiges U-Boot von 1979. Ich erstelle eine exakte Kopie mit CAD und drucke es mit dem 3D Drucker aus. Motor, Welle, Schraube, Zahnrad sowie Innenhülle werde ich an den modernen Standard anpassen. Ziel wäre, das ganze als herunterladbaren Baussatz ins Netz zu stellen. #ranetta #SA107 #spielzeug #3ddrucker #cad #uboot das #reengineering macht irre Spass!!
