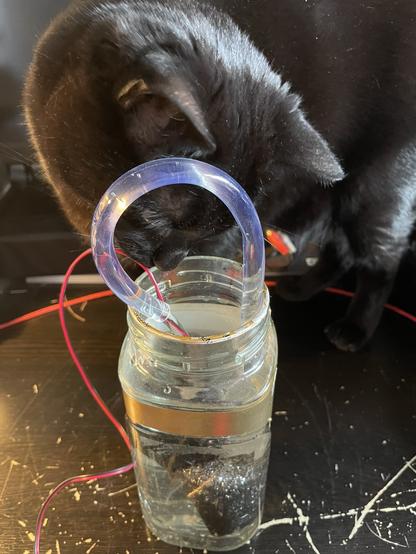

Je teste un filtre pour la pompe à eau de mon jardin automatique expérimental
Il est arrivé quelque fois qu'une saleté se coince dans une électrovanne d'entrée d'eau d'un pot de plante et l’empêche de se refermer correctement
Je vais voir si ça règle le problème

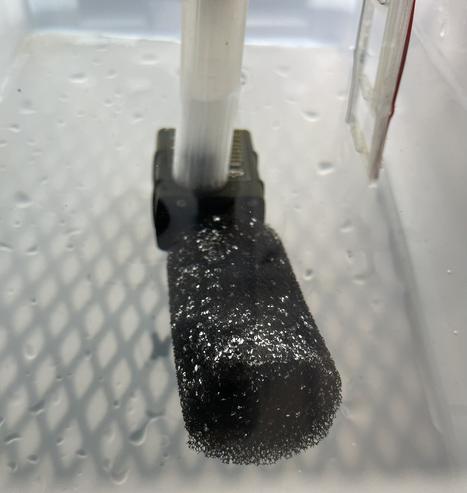

A la base, c'est des filtres pour pompe d'aquarium

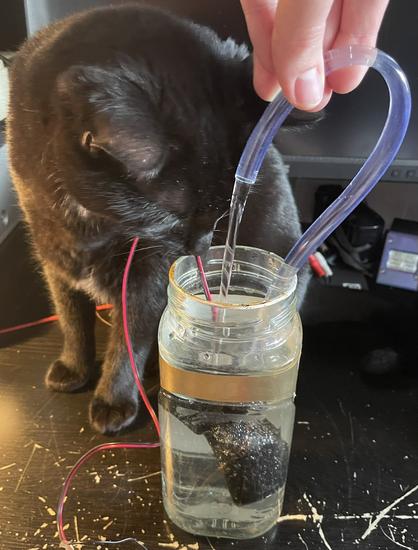

Le service contrôle qualité  est au travail

J'ai ressorti le prototype sur plaque d'essai du circuit de distribution d'eau dans le pot de plante pour une amélioration toute basique :
Changer certaines valeurs de résistances de LEDs pour diminuer leur luminosité

Les LEDs trop lumineuses qui t’explosent la rétine dans la pénombre le soir, ça pique un peu

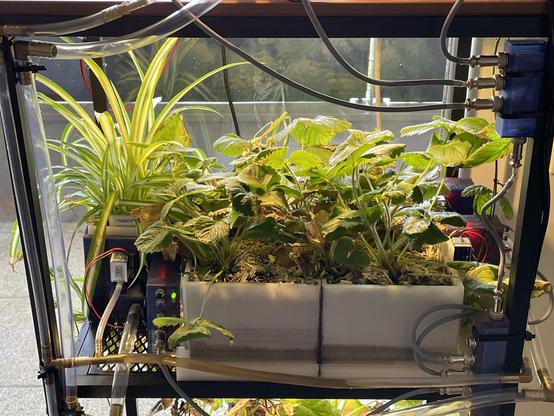

Update du jardin automatique expérimental :
Ça déborde du meuble de partout !

En un mois, le murier a doublé de hauteur et dépasse le haut du meuble.
Le plan de tomates cerises du 1er étage a tellement poussé qu'il a attend le 2e étage puis a dépassé la haut du meuble.
Les fraisiers ont fait des stolons. C'est joli mais il va falloir les couper. Il y a une première fraise qui pousse.
La majorité des brins d'herbe à chat ont crevé. Il y en avait trop de toute façon pour la taille de pot utilisée

Je viens de découvrir une faille assez originale :

Ça fait quelques temps que j'ai remarqué qu'un pot semble se remplir parfois plus lentement qu'avant.

L'électronique de contrôle se met en timeout par sécurité parce que le remplissage est trop long.

Même en augmentant le réglage de puissance de pompage d'eau pour ce pot, ça ne change rien.

Les autres pots n'ont pas ce problème.

Il y a un brin d'herbe à chat du pot d'en dessous qui passe à travers la grille de l'étagère puis qui va dans l'électronique de contrôle et provoque une défaillance qui empêche soit d'activer correctement l'électrovanne d'entrée d'eau, soit d'envoyer la bonne valeur de puissance de pompage souhaitée.

J'ai enlevé le brin et tout marchait à nouveau bien :)

Update du jardin automatique expérimental :
Même avec mon instance qui est resté offline pendant un mois et mon déménagement en cours, le projet a continué

Un des plants de tomate cerise a tellement poussé qu'il a attend le plafond !
Je n'avais pas du tout pensé que ça allait pousser aussi haut !

Mais avec le déménagement en cours, je ne pouvais le garder
Donc j'ai décidé d'enlever les deux plants de tomates
Je pourrai en refaire pousser plus tard

Lors du retrait des plants, il y avait une tomate cerise qui avait bien poussé !
Je l'ai gardée et mise de côté pour qu'elle finisse de mûrir

J'ai appris dernièrement que la maturation des tomates était liée à la production d’éthylène qui leur donne leur aspect rouge et leur gout

Les autres plantes, j'ai envie de les garder

Il y a des fraises qui arrivent de temps en temps et elles sont toujours bonnes

Le murier a poussé aussi de ouf
Maintenant il pousse depuis en bas d'un côté du meuble, monte jusqu'en haut et redescend de l'autre côté

J'ai mis la tomate cerise dans un bol recouvert d'un film plastique pour permettre l'augmentation de la concentration d'éthylène dans l'air du bol

Quelques jours plus tard, la tomate était bien rouge et très bonne ! 🍅

On m'a partagé cette vidéo sur les plants de tomates qui poussent en hydroponie et organisés en lianes qui vont jusqu'à 8 mètres
Il y a aussi des trucs intéressants sur l'entretien

 https://www.youtube.com/watch?v=ar7xmAkSTbg

Je ne fais pas de l'hydroponie comme dans la vidéo mais un truc proche avec mes pots qui sont reremplis d'eau dès qu'il n'y en a plus
Du coup, ça expliquerait pourquoi j'ai eu un plant de tomate aussi longs qui devait être pas loin des 2 mètres

Update du jardin automatique expérimental :
Le déménagement de l'installation s'est bien passé
Les plantes, les câbles, les tuyaux et l’électronique ont été mis dans des cartons pendant environ 48h.

Vu que les radis n'ont pas l'air de bien vouloir repartir cette seconde fois et que le basilic pourpre semble fatigué, je me demande si la terre dans le pot est en manque de nutriments et que juste l'eau n'en apporte pas assez.

Le basilic pourpre est en terre depuis 8 mois. Il y a juste de l'eau qui a été rajouté dans son pot depuis.
Donc ça serait vraiment pas détonnant que sa terre manque de nutriments.

J'ai une sonde NPK (nitrate, phosphore et potassium) pour un projet d'outil de mesure des nutriments dans la terre mais je l'ai à peine commencé donc pas possible de confirmer pour l'instant si la terre des pots est pauvre en nutriments.

Je suis allé chercher de nouvelles plantes chat-compatible qui devraient faire joli sur le meuble avec les autres et qui ne risquent pas de pousser jusqu'au plafond comme le plant de tomates cerises

Elles vont servir de cobayes aux améliorations à tester qui sont en train d'être imprimés en 3D

3 semaines après avoir dilué de l'engrais liquide dans le réservoir d'eau diffusée automatiquement dans tous les pots, j'ai remarqué hier soir que les radis semblaient bien repartis !

Le basilic pourpre, qui n'était plus très en forme, va beaucoup mieux.
Il a recommencé à faire de nouvelles feuilles et certains sont bien violettes.

Donc la terre des pots avaient bien fini par manquer de nutriments.

Update jardin automatique :

Il y a un mois, j'ai commencé des expérimentations sur un autre moyen de diffusion de l'eau et des nutriments dans la terre d'un pot.

Dans mes pots actuels, la terre repose sur un tapis en maille et sur des billes d'argiles. L'eau et les nutriments montent du fond au pot jusqu'à la terre par capillarité. Pour hydrater la plante, ça marche bien.



(Plus d'infos là https://mastodon.gargantia.fr/@jelora/113633688760493149 )

Si les racines touchent les contacts de la sonde, cela créé des fausses mesures.

Par exemple :
Si une racine touche l'électrode qui détecte le niveau à 100% (l'électrode la plus haute), même s'il y a plus d'eau dans le pot, le courant va circuler à cause de la racine en contact et le circuit de contrôle va croire que le pot est plein alors qu'il est vide et ne jamais se remplir

Du coup, j'ai commencé à réfléchir à un moyen qui permettrait de faire passer l'eau du fond du pot jusqu'à la terre et rien depuis la terre vers le fond du pot puis vers ailleurs.

J'avais pensé un temps remplacer le tapis en maille par du géotextile qui permet de laisser passer l'humidité mais pas les racines en supposant que l'eau du fond du réservoir pourrait aller à la terre par condensation à travers le géotextile. Mais je n'étais vraiment pas certain ce que ça puisse fonctionner.

Puis je me suis rappelé autre chose :

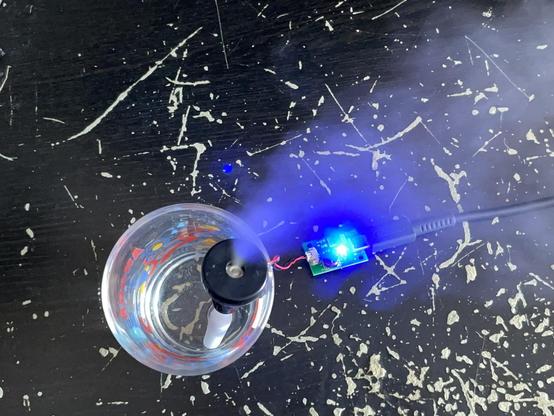

J'avais acheté il y a quelques des modules atomiseurs d'eau.

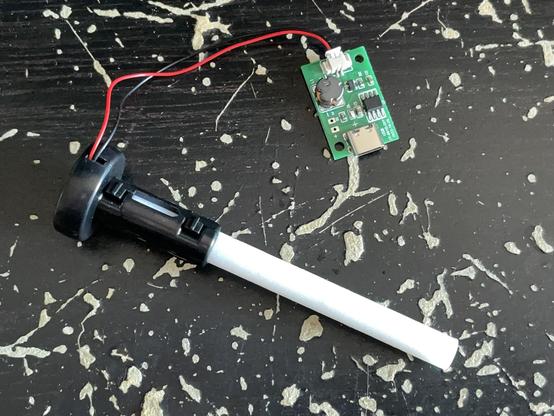

C'est un circuit qui contrôle une capsule piézoélectrique spécifique en contact avec une tige en coton.
Le bas de cette tige est plongée dans de l'eau, l'eau remonte par capillarité par la tige et arrive à la capsule.

Cette tige en coton est justement intéressante à tester pour faire passer l'eau du fond du réservoir du pot jusqu'à la terre.

J'avais les pots vides des plantes de tomates et d'herbe à chat que je n'avais pas encore réutilisés depuis mon déménagement.

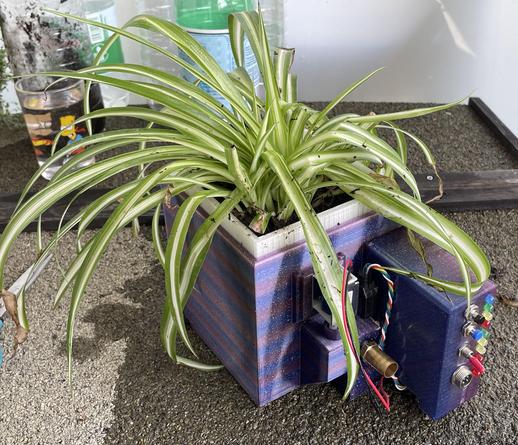

J'ai réalisé un "sous-pot" à glisser dans le pot qui n'a que des trous pour faire passer des tiges de cotons.
Les tiges sont contact avec la terre à l'intérieur du "sous-pot" et trempent dans l'eau au fond du pot.
Ainsi, rien ne peut sortir du "sous-pot".

Il n'y a plus de tapis de mailles ni de billes d'argile ici.

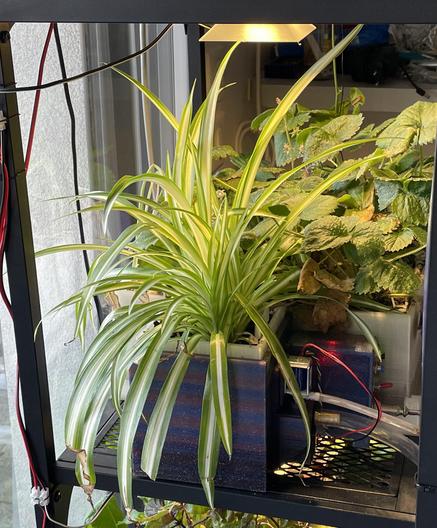

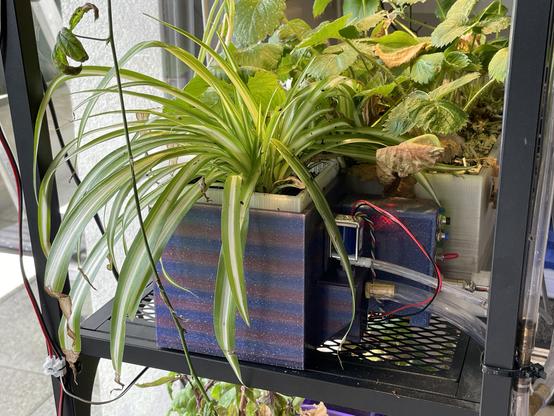

Un mois plus tard, le Chlorophytum est toujours vivant.
Je n'y ai absolument pas touché.
Je voyais l'eau dans le réservoir descendre lentement puis le circuit refaire le niveau dès que c'était vide.
Ça a l'air de fonctionner !

Entre temps, j'ai mis également dans le même type de "sous-pot" une plante carnivore Drosera Aliciae et une Fittonia pink.

Maintenant, il faut voir ce que ça va donner pour ces plantes dans le temps, comment se dégradent les tiges de coton et si des racines arrivent à passer par les trous des tiges de coton.

D'autres impressions 3D à tester ont été imprimés ou sont en cours d'impression.
Pour pouvoir continuer les expérimentations, il falloir un second meuble.
Je commence à manquer d'espace avec celui là ! :D

Ces deux dernières semaines, je me suis occupé de refaire en version plus propre le circuit de gestion d'éclairage de mon jardin automatique avec les circuits sur plaque d'essai soudée et boitier fait maison en impression 3D

Ça faisait des mois que j'utilisais toujours le prototype sur breadboard et environ 1,5A à travers, ça commençait à faire pas mal.
Là je peux aller jusqu'à 5A.

Il y a un partie circuit temporisateur et une partie circuit relais pour activer l'éclairage de jour ou de nuit.
Le circuit est conçu pour pouvoir contrôler d'autres circuits relais avec d'autres alimentations et permettre une détection de panne.

Il y a toujours un capteur de lumière naturelle afin de couper d'éclairage de jour si la lumière naturelle est suffisante.

Le mini-projet d'éclairage pour galvanomètre de l'autre jour était pour ce circuit.

L'éclairage est léger en temps normal et juste suffisant pour lire le cadran dans le noir.
Quand on appuie sur un des boutons, il s'allume totalement en même temps que l'écran OLED qui était également attenué.

Update du jardin automatique expérimental :

Après 2 mois, les pots avec le nouveau moyen de diffusion de l'eau et des nutriments se portent toujours bien.

En touchant la terre au dessus, on sent qu'elle est bien humide.

Ce qui n'est malheureusement pas le cas de mon basilic pourpre qui est mal en point.

C'est la première plante du projet donc avec le premier pot fabriqué avec l'ancien moyen de diffusion d'eau.

La terre a tellement séché qu'elle s'est rétractée des bords du pot.
Il survivait encore grâce à ses racines qui s'étaient faufilées jusqu'à la sonde de mesure du niveau d'eau provoquant de fausses mesures causant que la plante n'était plus hydraté.

Avec les résultats pour l'instant positifs du nouveau moyen de diffusion d'eau, j'ai amélioré l'ancien design de "pot" qui contenait la plante et également au fond le réservoir avec l'eau et les nutriments.

Maintenant, on a un "réservoir" qui contient l'eau et au dessus est posé un "pot" avec la terre, la plante et les tiges de coton qui pompent l'eau dans le réservoir.

Le "pot" avec juste la terre et la plante n'a plus besoin d'être imprimé avec des précautions spécifiques pour garantir l'étanchéité.
C'est uniquement le "réservoir" avec l'eau qui doit être parfaitement étanche.

Ça fait une légère économie de matière à l'impression estimée à environ 5%. C’est pas le but recherché mais c’est toujours ça.

Du coup, aujourd'hui c'était jardinage avec rempotage du basilic dans un nouveau pot !

Voici le nouveau pot avec son réservoir :
Il y a également un "sous-réservoir" optionnel avec une sonde pour détecter les fuites et arrêter toute action de reremplissage du réservoir.

J'en ai profité pour retailler le basilic pourpre qui avait poussé n'importe comment.

En sortant la plante du vieux pot, on voit que les racines avaient traversé sans problème le tapis de mailles et étaient allés partout.
La terre est vraiment sèche.
Les billes d'argile restaient en place tellement il y avait de vielles racines.

Certaines sont tombés et sont partis rouler quelque part sur mon balcon.
Ça va faire le bonheur du chat.

Rempotage dans le nouveau pot et ajout de terreau pré-humidifié.

J'ai inondé plusieurs fois toute la terre après le rempotage pour tenter de réhydrater la terre sèche.
Le surplus d'eau passe par les tiges de coton et va dans un réservoir spécifique.

Ce réservoir spécifique est comme un réservoir normal pour pot sauf qu'il n'a rien pour recevoir de l'eau depuis une entrée.
Il sert juste à poser le pot dessus, ajuster à la bonne position les tiges de coton pour qu'elles touchent le fond et à recueillir l'eau qui coule.

Avant l'ajout de la plante, les tiges de coton ont été pré-humidifiées et insérées dans les trous prévus à cet effet dans le pot.

Le fait que l'eau en surplus reste un moment dans le pot, car son évacuation via les tiges de coton prend du temps, va être utile si je dois réhydrater la terre à nouveau plus tard.

Avec les anciens pots, l'eau passaient entre l'interstice entre la terre et le bord du pot pour aller directement au fond.
Dès que le niveau dépasse le 100%, elle est évacuée par une sortie de sécurité.
Donc la terre ne pouvait jamais se retrouver saturée d'eau si on tentait de l’arroser manuellement.

Après avoir eu sa terre bien réhydraté, le pot était prêt pour être mis en place sur le réservoir et sur le meuble avec l'électronique de contrôle.

Il y a plus qu'à attendre de voir ce que ça va donner !

Vu que c'est la première plante du projet, j'aimerais bien la faire durer encore.

Ensuite, le cas du pot de radis :

J'ai eu quelques radis qui étaient plutôt bons ce mois-ci.
Et puis c'est tout. :(

Vu que les pousses sont mal parties avec le manque de nutriments avant que je mette de l'engrais dans l'eau et ce qu'il reste dans le pot maintenant, je ne pense pas que j'aurai autre chose ...

Donc j'ai vidé le pot et laissé la place vide sur le meuble pour une autre plante plus tard !
