A z innych rzeczy które dziś w końcu skończyłem to piszczący ołówek do wkurzania wapniaków. :D

#DIY #Drawdio

Lepiej, coraz lepiej. Po wymianie NE555 na TLC551 macha nogą przy zasilaniu z bateryjki… :)

A ja coraz bardziej jestem pewien, że potrzebuję prawdziwego oscyloskopu. Rozsądek jest tu ostatnim hamulcem…

#drawdio

Cały dzień w plecy, ale nie żebym się nudził. :D
Nadal nie wiem do końca co się tam wyprawia natomiast wychodzi, że podejrzenia, że 555 jeden drugiemu nie równy się potwierdzają i jeśli całość ma być zasilana z jednego ogniwa to nie może być pierwszy z brzegu timer.

https://www.electroschematics.com/555-low-voltage-operation/

#drawdio

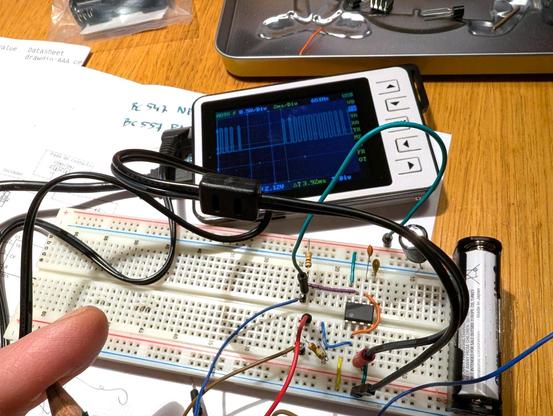

Po zasileniu 4V (z zasilacza) sam 555 gada, ale żeby z głośniczka coś to nie.

Tam dalej jest „wzmacniacz”. Co widzę dziwnego, to że jak podłączę podgląd na jego wejściu (na bazy pierwszych dwóch tranzystorów) to cisza.

Ej, ja się nie mylę, że jak patrzę na tranzystor od góry tak, że płaskie jest w moją stronę to od lewej mam po kolei: 1-C, 2-B, 3-E ?
W NPN Emiter do masy, w PNP do zasilania?

#DIY #drawdio

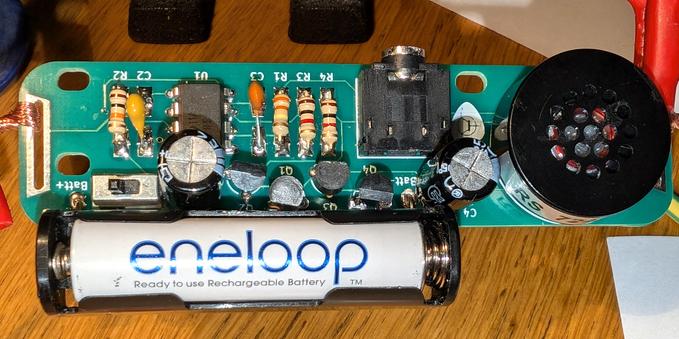

Trochę chyba wyszedłem z wprawy, ale nie jest źle. Nie byłoby… gdyby nie to, że nie bardzo działa. :D
Cośtam burczy ale raz, że bardzo cicho a dwa, że miało gwizdać, a nie burczeć. :D

#drawdio #DIY

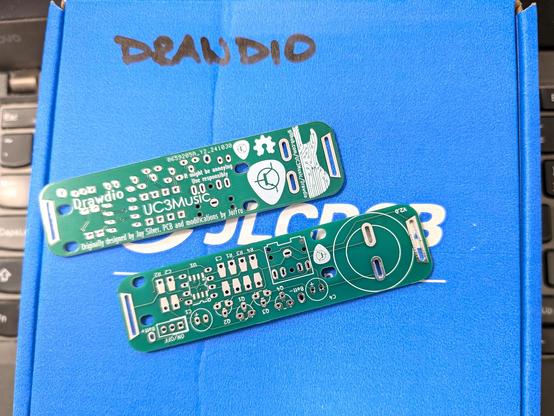

I BUM! Przyjechały płytki! I są… WOW!

Ja oczywiście nie zdążyłem się jeszcze zorientować których elementów mi brakuje, ale nikt nie mówił, że trzeba się spieszyć¹ byle do przodu. :)

¹ sprawdzić czy nie młody :D

#drawdio #DIY

Młody mnie pyta czy wiem co to stylofon i że fajne. No wiem, ale wiem też, że się nie pobawi za długo, a dużo roboty. Więc pokazałem mu drawdio.
I Tak! Tak! CHCĘ!

No i się wpierdzieliłem. xD

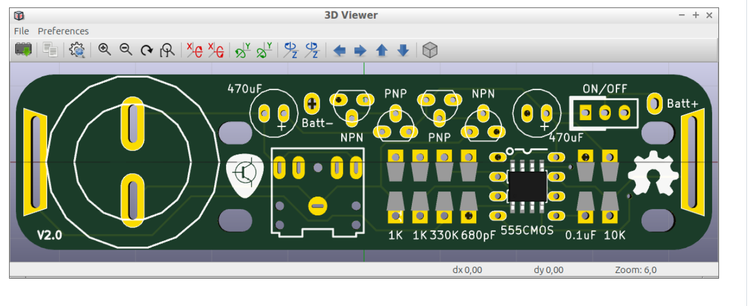

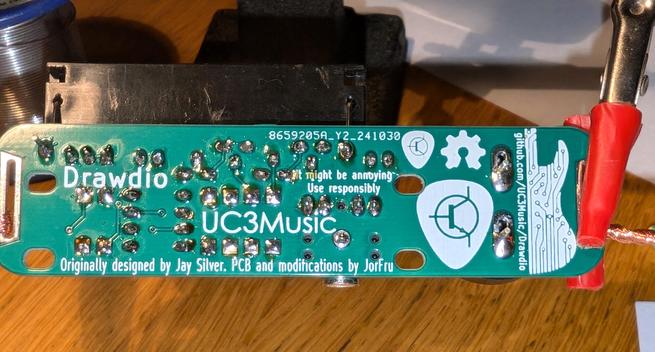

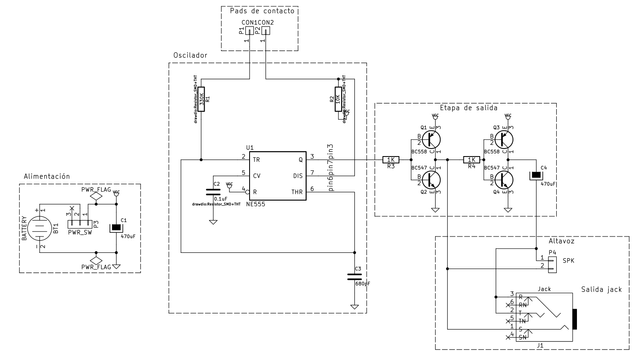

Chyba znalazłem gotowe PCB
https://github.com/UC3Music/drawdio tylko dwustronne. Sam nie zrobię, gdzie się zamawia detaliczne ilości takich cudaków?

I co to może być to z 5cioma nogami poniżej BAT- Ale to się dowiem jak zainstaluję kicad pewnie.

#pcb #diy #drawdio

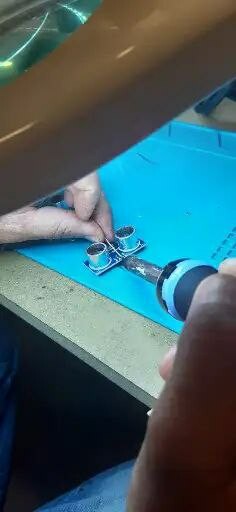

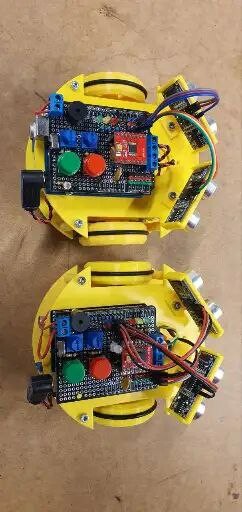

Actividades de Bricolabs no 2022

#bricolabs #esLibre2022 #robot #RobotSapochoncho #drawdio #pcb #soldering
