Penso che qualche persona qui farà "Ooooh".

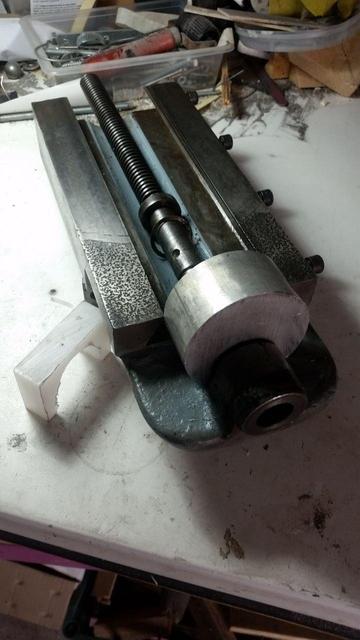

Questo alberino, lungo 300 mm, con diametro 20 mm e collare 30 mm, filettato ACME, è stato realizzato IN UN PEZZO SOLO (il collare NON è aggiunto).

Se siete del ramo raccontateci quanto costerebbe oggi fare un pezzo simile!

Anziché fare il supporto in HDPE potrei usare un fondo di alluminio!
Basta sagomarlo opportunamente tagliandolo con… la… 🤬
Userò l'HDPE.

#limatrice

La testa del supporto utensile della #limatrice è piatta e squadrata quanto una saponetta Camay rimasta nella doccia per un paio di mesi.

il cavallotto in HDPE sopra la boccola dell'alberino non tiene.

Quindi dovrò tagliare la L di alluminio e avvitarla alla ghisa 😬

Ah, e sotto alla ghiera dell'alberino non c'è spazio per l'alluminio 🤬

Dite che dovrei avvisare l'ENAV del rischio di madonne volanti?

Ora la parte simpatica… coma una scoreggia in ascensore (per citare le Barche a Torsio):

1. fare 4 fori pilota ø 2 mm nella L

2. riportarli sulla ghisa

3. forare la ghisa ø 4,20 mm, profondità 14 mm

4. filettare M5 i fori nella ghisa per almeno 8 mm, usando un maschio "bottom" (che filetta fino in fondo) tenendo il maschio ESATTAMENTE VERTICALE fino a fine operazione; ciò richiederà la costruzione di un uno strumento ad hoc

5. allargare a 5 mm e asolare i fori nell'alluminio

#limatrice

Fino qui ci siamo.

La strisciolina centrale dovrà poi essere tagliata per lasciare spazio al collare sull'alberino, ma per ora la lascio così la staffa è più solida.

Ora inizierò a segnare, forare e filettare i primi due fori, così ho una situazione più stabile per fare lo stesso lavoro con quelli che ora stanno sotto ai morsetti.

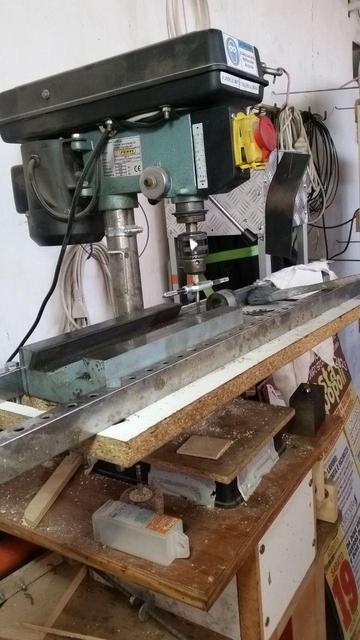

Mettere il pezzo sulla tavola del trapano a colonna sarà una cosa acrobatica…

#limatrice

Pensavo che il setup mi portasse via più tempo, ma ho fatto abbastanza in fretta.

Magari riesco ancora a fare mezzo foro prima di cena.

Se avessi la faccia come il culo andrei dal panettiere a farmi dare un paio di cucchiai di strutto da usare come grasso da taglio, ma non prendo mai la focaccia da lui perché all'Eurospin costa meno, quindi forerò senza strutto (e qui non c'è neppure qualche clinica che faccia liposuzione, mannaggia!).

Un foro in cui entra una vite M3×16 l'ho fatto.

Domattina lo allargo a 4,20 mm e lo filetto M5: non lo faccio ora perché altrimenti mi diverto troppo in una giornata sola.

Mannaggia!

I maschi più piccoli di M8 hanno il culo a punta anziché forato!

Piano B per tenerli in verticale mentre si filetta: mettere un dado piccolo (o un pezzo di tubetto) nel mandrino del trapano a colonna, il modo che la punta sul culo del maschio non possa andare troppo a spasso.

Devo anche appendere un peso all'impugnatura del trapano per tenerla giù: se fossi dotato di coda prensile potrei farne a meno, ma ahimè non è il mio caso.

#mastofficina

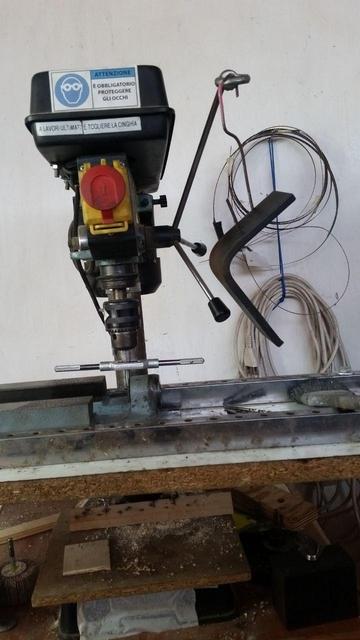

Ecco come sto per fare la filettatura.

Che va fatta PERFETTAMENTE VERTICALE.

E, a meno che non siate in stato di rigor mortis, NON riuscirete MAI, soprattutto nella ghisa, a tenere un maschio in posizione corretta per i 15 giri necessari (passo 0,80mm × 15 = 12 mm di filettatura).

Potete anche farlo, ma ciò che vi uscirà sarà un lavoro che tecnicamente si definisce "fatto col culo".

E parte il rant… che segue negli alt-text dopo la descrizione immagine (così capite che servono).

«E uno!» disse il boia.

Dovrei riuscire a fare anche il secondo prima di cena.

Potrei diventare un principe del foro…

#limatrice

Fino qui ci sono, temevo peggio.

Ora metto il pezzo sul banco (perché mai dovrei lavorare stando in piedi???), faccio l'asolatura dei fori nell'alluminio con la lima (0,10 mm alla volta) fino a quando l'aletta arriva nel posto giusto, poi faccio gli altri due fori.

Poi devo cercare di ricordarmi perché mai ho fatto questo accrocco.

#limatrice

Spero che arrivi qualche persona a belare "Eeeh, ma è stortooo!", così posso attaccare briga.

E non mi interessa se negli ultimi 2200 anni quella persona HA DOVUTO informarsi su ciò che faceva la Sampdoria e quindi non ha potuto documentarsi sugli sviluppi della geometria¹: la mando a leccare topi morti in Patagonia.

~~

¹ "Per un punto passano infinite rette" — https://it.wikipedia.org/wiki/Geometria_euclidea#Corollari

#limatrice #mastofficina

Mannaggia!

Fuck Aldo!

25.8℃ all'ombra della #limatrice — e di più nell'angolo trapani, che è nella parte di #mastofficina che prende sole di pomeriggio.

Mi sa che il quarto foro vengo a farlo dopo cena, intanto il padrone non si lamenta.

Mannaggia!

Pare di stare a Giarabub¹ anche con la porta sul retro spalancata!

Mi riposo un attimo e cerco di filettare l'ultimo foro prima di cena, così posso poi dedicarmi a altro.

~~

¹ https://it.wikipedia.org/wiki/Giarabub

#limatrice #mastofficina

Se qualcunә vi dice che per centrare un pezzo con precisione bastano un po' di viti o non conosce le basi della meccanica o vi piglia per il Q e mente sapendo di mentine: le centrature si fanno con spine calibrate, che non si muovono, mentre le viti hanno gioco.

A me in questo caso il gioco serve…

#limatrice #mastofficina

Quanti esperti di Sampdoria serviranno per arrivare a concepire una soluzione simile?

Però funziona, e quello è l'importante.

E no, sul sito del fiume brasiliano i seghetti con la lama con dentatura verso l'interno non li vendono (ma secondo me sarebbero un bel business).

#limatrice #mastofficina

Sono a questo punto.

Vado a cena e continuo domani, che per oggi mi sono divertito abbastanza.

Sarà da ridere calcolare quanto deve tirare la molla che fa ritornare il dente che tira l'ingranaggio, che condiziona la lunghezza della leva sul fianco dello slittone.

Più facile a vedersi che a scriversi.

#limatrice #mastofficina
