Radio Data System (RDS)
Radio Broadcast Data System (RBDS)

#Arduino #FMRadio

https://en.wikipedia.org/wiki/Radio_Data_System

Si4703 Arduino FM Tuner Modülü geldi.

Şu bağlantı sistemini modernleştiremediler gitti!

LEHİM YAPMAKTAN NEFRET EDİYORUM!

Çünkü hem gözlerim, hem de ekipmanım kötü!

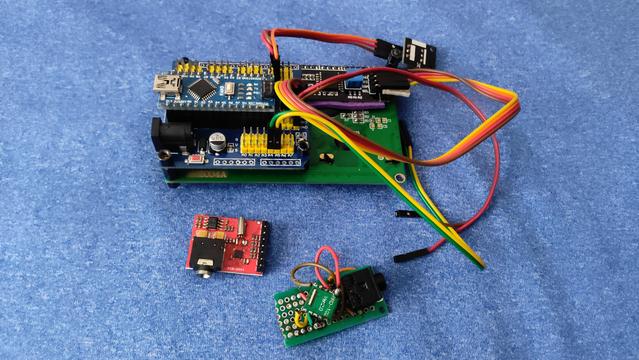

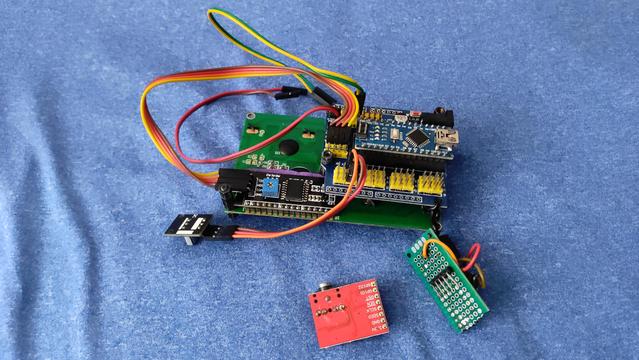

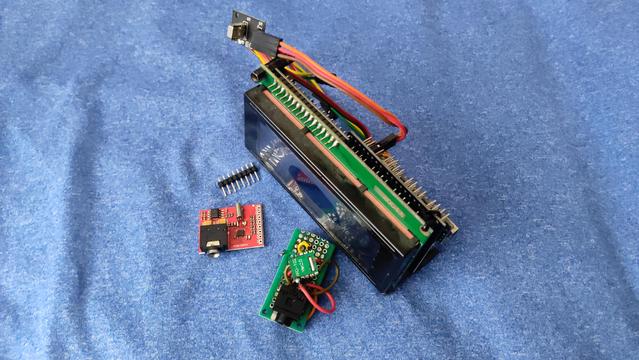

Fotoğraflarda yeşil olan benim delikli pertinaks üzerine RDA5807M ile kurduğum eski devre.

Yıllardır böyle çalışıyordu.

Onu diğer kartlara monte edemediğim için kibrit kutusunun içinde yanında duruyordu! ツ

Şimdi pimleri yeni modüle lehimleme işi var!

FM Radyomun Uzaktan Kumandalı olduğundan bahsetmemişim!

#Arduino #FMRadio

Bu yeni chip neymiş bakalım?

Bunu hatırladım, ama eskiden ben FM Radyo yaparken Türkiye'de yoktu!

Şimdi bağlantı şemasına bakınca RDA5807M'den 1 pim fazla bağlantı yapacağımı görüyorum!

Aslında onun da 2 pimini bağlayamıyordum.

Çünkü RDA5807M logic 3v ile çalışıyor ve i²C haricindeki diğer pimleri logic 5v ile çalışan Arduino'ya bağlayınca yandığı için başka bağlantı yapamıyordum!

#Arduino #FMRadio
____
• SI4703-B17 Datasheet (PDF) Download - Silicon Laboratories: https://pdf1.alldatasheet.com/datasheet-pdf/download/934226/SILABS/SI4703-B17.html

Yaptım! diye bağıramadım!

Nedenini bilmiyorum, ama Si4703 Arduino FM Tuner Modülü neden tepki alamıyorum!

Bütün gece onunla uğraştım. Bir sürü hazır kod indirdim, hiç biri çalışmadı!

Baktım olmuyor ben de eski RDA5807M modülünün kopan lehimlerini onarıp geri taktım, ama bu sefer de anten sorunum çıktı!

Radyo yayınlarını eskisi kadar güçlü alamıyorum.

Kanalların birini iyi kalite alsa diğerlerini bozuk alıyor!

Video kaydı aldım, ama anten sorunundan güzel olmadı.

#Arduino #FMRadio

RDA5807M_FM_RADYO

Videoyu Mastodon'a yükleyemedim, ama Facebook ve Google Drive'a yükledim.

Hiç olmazsa rasıl bir şey olduğu daha iyi anlaşılıyor.

Telif yememek için SES çok kısık!
Google'da nedense daha fazla kısık!
Orijinal kayıtta ve Facebook'ta daha yüksek!

#Arduino #FMRadio

https://drive.google.com/drive/folders/1Qh1wFMlh1xviMrYtNY5bSn1ZfcQ_AeVy

_______
• Facebook video paylaşım linki: https://www.facebook.com/aslankemalaslan/posts/pfbid02eoytL2jSoR41yVxkmc89zYoDnGhdFxGNsjMsmDmmE5fgiw7JyS85Jw1YvmTyvRP7l

FM Radyomun ekranına ilk zamanlar SNR (Signal to Noise Ratio / Sinyal-Gürültü Oranı) bilgisini de yazdırmak istemiştim, ama ekrana "0" dan başka bir rakam yazmadığı için daha sonra koddan sildim.

Kodu eski facebook paylaşımlarımdan birinde buldum, ama asıl istediğim SNR sembol çizimim kayıp!

Neyse ki eski tasarımımın fotoğrafı duruyor.

/*SNR ÇALIŞMIYOR! SÂDECE "0" DEĞERİ VERİYOR!*/
// if (millis()- snr > 500)
// {snr = millis(); lcd.setCursor(12,3); lcd.print(info.snr);}

Aynısı işte! ツ

Kayıp SNR (Signal to Noise Ratio / Sinyal-Gürültü Oranı) bilgisi sembol tasarımım geri döndü!

#Arduino #FMRadio
_______
• LCD Özel Karakter Oluşturucu: https://maxpromer.github.io/LCD-Character-Creator/

Google Dokümanlar dosyasına diğer kodları da ekledim ve yorum satırına çevirdim, ama RDA5807M modulü yandığı için kontrol edemiyorum!

Yıllar önce ondan birkaç tane almıştım. Sanırım elimde bir tane daha sağlam var. Çok da emin değilim, ama lehim yapılmamış ve yananları koyduğum poşette olmadığı için sağlam olduğunu sanıyorum!

Fakat bu sefer kısa devre yapıp yanamayacağı kadar sağlam bir devre kurmak istiyorum, ama çok zor!

Kurana kadar FM Radyom olmayacak!

#Arduino #FMRadio
