#mastofficina #ValzerDelleVaschette
Ecco fatto il "dado", a mano: non è che ci sia voluto molto.
In un fablab che conosco avrebbero iniziato: "Dobbiamo farlo con Fusion360! No, aspetta, bisogna aggiornare Windows! Ah, fico, c'è l'estensione di Fusion per fare il dado a soli $29,99, la compro subito e la installo! Ora però il PC ha poca memoria, ordino altri 64 Gb! Ah, è già ora di cena? Lo faremo la prossima settimana."
#mastofficina #ValzerDelleVaschette
I dadi sono a posto.
Ora servono le stelline 🤣
E ci metterò qualche striscia di fondo per impedire che le vaschette caschino dietro.
Poi magari dovrò pure lavarle…
#mastofficina #ValzerDelleVaschette
Le vaschette sono in ammollo (nella pioggia di recupero).
Dopo cena le tiro su e le lascio scolare.
Se ho voglia.
#mastofficina #ValzerDelleVaschette
Quando è l'ora che volge al desio meno un quarto, è troppo buio per spazzolare le vaschette in esterni e troppo tardi per accendere il compressore (i vicini chiamerebbero non solo le guardie, ma anche l'accalappiacani e l'associazione radioamatori!) che si fa?
Ci si arrangia tipo "Hai voluto la bici? Pedala!".
Risultati tra un po' (spero).
#mastofficina #ValzerDelleVaschette
Ecco il risultato.
Mi pare un po' più allegro del solito "verde martellato" per macchine utensili. Che ne dite?
Domattina per prima cosa ci stendo su una bella seconda mano di giallo vivace, prima di iniziare la spazzolatura delle vaschette (che hanno qualche anno di polvere da togliere).
#mastofficina #ValzerDelleVaschette
🎶 🎵 La bella lavanderina… 🎶 🎵
Indovinate che farò nel pomeriggio… (hint: NON stiro).
#mastofficina #ValzerDelleVaschette
Vi faccio vedere il di dietro.
Del mobile dattilo, dopo che ho tolto TUTTI i cassettini.
Ora mi aspetta un luuungo lavoro di svitatura.
#mastofficina #ValzerDelleVaschette
Qualcosa mi dice che anche gli scheletri dei cassettini finiranno a bagno, che hanno tonnellate di polvere.
Mentre ci sono vedo se riesco a fare dei fianchi più robusti, che quelli sono tenuti con viti miserelle.
#mastofficina #ValzerDelleVaschette
"Viti miserelle" non era un eufemismo!
Tutto il gabbione era sorretto da:
— 4 viti 3×30
— 2 viti 3 × 16
— 1 vite 3 × 12
Non so da quanti anni sia su, ma credo almeno dal 2019 (devo ricordarmi di mettere la data alle cose che faccio, mannaggia!).
Ora guardo se ho qualcosa di più robusto, e mentre ci sono vedo anche d'alzare i blocchi di cassettini, che averli sul piano significa
a) dover tenere il piano libero
b) non usare i cassettini in fondo
Finalmente i tag #ValzerDelleVaschette e
#MazurkaDeiCassettini finiscono insieme.
Ecco come potrebbe venire il mobile dattilo, ma ci devo ancora studiare un po'.
Le vaschette medie e piccole stanno sull'aletta laterale, e sotto ci metto le grandi.
E intanto ha ricominciato a piovere, così si lavano le strutture dei cassettini che ho messo fuori.
Mumble… e se anziché fare una specie di catafalco con pesantissimi scarti di legno e miriadi di viti andassi a trovare il sig. Napoleone (lo spacciatore di ferro) e prendessi 6 metri di profilo tipo 20×10 (o cos'ha di simile)?
Potrei fare due montanti verticali imbullonati alle gambe del mobile dattilo (i rossi) con due traverse orizzontali (gialle) alle quali fissare i blocchi di cassettini usando gli appositi fori per metterli a muro.
Ora sono a casa, domani approfondisco.
#mastofficina #ValzerDelleVaschette #MazurkaDeiCassettini
Con 13 € di scatolato di acciaio da 30×10 mm mi sono avanzato un sacco di ore di lavoro a giuntare fondi di compensato e simili (e da una barra da 6 metri ne ho pure avanzati 160 cm).
Ora vado avanti a segnar fori, che verrà tutto imbullonato perché #NonSiamoAllaBoeing e le mie saldature non passerebbero il controllo qualità neppure lì.
#mastofficina #ValzerDelleVaschette #MazurkaDeiCassettini
Soluzione perfetta!
Al momento è imbastita con viti M3 nei fori pilota, poi passerò a calibri superiori quando avrò deciso dove servono i fori definitivi, preso bene tutte le misure, calcolato gli spessori, ecc.
Ah, e sotto ci sta la maschera per saldatura.
#mastofficina #ValzerDelleVaschette #MazurkaDeiCassettini
Ora prova delle altezze.
I 6 blocchi di cassettini piccolini saranno sorretti da un ripiano con zampette: la struttura in ferro serve per evitare che si ribaltino.
Sotto al ripiano ci sarà abbastanza spazio per metterci 6 barattoli di cetrioli giganti (che al momento non ho ma che se ci fossero potrebbero svuotarsi prima di cena), per cose che devono stare fuori polvere.
Il risultato pare soddisfacente, ora cerco il ripiano.
#mastofficina #ValzerDelleVaschette #MazurkaDeiCassettini
Direi che ci siamo quasi.
Ora devo:
— mangiare 6 barattoli di cetrioli giganti (che fatica!)
— mettere un fondo dietro ai barattoli
— spostare in basso un foro sulle barre verticali, che è salito sulla parte di tubo in curva
— fare posto per la struttura per le vaschette
— varie ed eventuali
#mastofficina #ValzerDelleVaschette #MazurkaDeiCassettini
Uhm… mi pare che non ci sia più nulla che posso togliere, se non tiro fuori la torcia al plasma.
Ma almeno parto da zero e non aggiungo tappulli su tappulli.
Domani, che ora è buio, cerco un piano 50×70, ci metto le ruote e ci imbullono la struttura, poi inizio a salire.
SE avete una piegatubi tosta E volete copiare il mobile fate pure!
#mastofficina #ValzerDelleVaschette #MazurkaDeiCassettini
Trovato una base decente.
Mi sono scassato di tenere cose che "possono servire" e di non usarle quando servono: questo avrebbe potuto essere un tavolino, ma chissene.
E ho pure trovato 4 viti a testa cilindrica e impronta esagonale M8×80, giuste di misura per fissare il mobile dattilo al piano.
#mastofficina #ValzerDelleVaschette #MazurkaDeiCassettini
Le ruote sono montate.
E la base più larga della struttura mi permetterà di aggiungere simpatici accessori.
Dopo pranzo proseguo.
#mastofficina #ValzerDelleVaschette #MazurkaDeiCassettini
Cosa mai vi fa credere che mi piaccia esagerare???
Lo sportellino, un campionario, lo recuperai 5 anni fa vicino a un cassonetto (ce ne sono altri con motivi differenti, ma mia moglie non ricorda dove li ha messi), è della misura precisa, quindi perché tagliare qualcosa quando faccio prima a metterci su quello, che in ogni caso non userei mai?
#mastofficina #ValzerDelleVaschette #MazurkaDeiCassettini
Per riuscire a far stare su lo sportellino del toot precedente ho dovuto fare un fianchetto, che è venuto così.
Il quarto di tondo serve per chiudere uno spiffero (polverodotto) tra la parte in metallo, storta e il listello col nodo, non è lì per estetica.
Ah, per mettere il mobile sui cavalletti ho dovuto usare la capra!
#mastofficina
Piano… boh, perso il conto.
Lo sportellino bianco a destra diventerà il davanti di un cassetto a estrazione totale (devo prendere le guide che di misura non ne ho, mannaggia!).
Sopra ci vengono i cassetti "di serie", quelli della carta carbone (ne ho messo uno per dare l'idea).
A fianco la #MazurkaDeiCassettini arriverà a compimento (sotto c'è un blocco per fare altezza).
Poi devo studiare qualcosa per il #ValzerDelleVaschette che dovrebbe stare sul lato sinistro.
Altro mannaggia.
Stavolta è proprio la struttura del mobile dattilo, non c'entrano né la #MazurkaDeiCassettini né il #ValzerDelleVaschette (per una volta tanto).
La maschera per saldare passa a stento (flettendosi) tra i tubi verticali del mobile dattilo, e ciò non mi piace.
Mi toccherà metterla nel cassetto coricata su un fianco, anche se contunde con il mio spiccato senso estetico.
Ma ci farò una nicchia sagomata in gommapiuma.
Nonostante le traversie la battuta del cassetto è montabile.
Domattina vado a vedere se il ferramenta ha viti da legno da max 3,5 mm di diametro più lunghe di quelle che ho, che sono da 40: non posso mettermi a fare la filettatura a dei chiodi da carpentiere 😄
Mentre aspetto che venga ora di andare a dormire proseguo con le rotaie.
La sistemazione della foto dovrebbe permettere di estrarre 36 cm di cassetto.
Ora però devo studiare come fa il piano estraibile a stare sul tondino, o se mi conviene tenere il tondino fisso e far scorrere i cuscinetti, che forse è più facile (bastano due fori da 8 mm).
Ok, il pezzo è giusto 🤩
I cuscinetti stanno sotto al piano, e le barre rimangono fisse.
Ordino i due cuscinetti che mancano e quando arriveranno finirò il cassetto.
Non mi pare il caso di comprare anche dei supporti SK8 per la barra: almeno quelli sono ancora in grado di farli (anche se mi costeranno più dei 3,55 € di eBay, però li faccio su misura).
#mastofficina e #MazurkaDeiCassettini (il #ValzerDelleVaschette al prossimo step).
La parte sotto del mobile dattilo è quasi finita, a parte il cassetto in attesa dei cuscinetti lineari (i cuscinetti dell'amore 😍).
Vedrò se mettere un ripiano sotto ai cassetti di sinistra.
Intanto, mentre il mobile è sui cavalletti, foro le gambe, poi sgombro l'area verniciatura e settimana prossima faccio venire il tipo a pitturare i ferri.
Usare i cavalletti m'ha salvato la schiena da incriccamenti 🤓
Allora, programmi per domani…
Per prima cosa verificare quanto spazio rimane sopra al mobile messo sui cavalletti (mannaggia, devo fare dei cavalletti più bassi!) e, nel caso non ci stiano i ferri che reggono i cassettini, tirare giù il tutto con la capra per prendere le misure per i fori nelle gambe.
Poi rimetterlo su.
Potrei lasciarlo al suolo, ma so già che se lavoro chinato mi sale la pressione, gira la testa, s'incriccano schiena e ginocchi ecc., quindi meglio evitare.
Ho un bel po' di cavalletti come da foto che non uso.
Se non c'è abbastanza spazio per lavorare sopra al mobile dattilo ne segherò un paio per farli più bassi… prima di mettere il mobile per terra, così devo solo abbassarlo e non risollevarlo.
E mi chiedo quanti CEO bocconiani arriverebbero a pianificare una cosa simile.

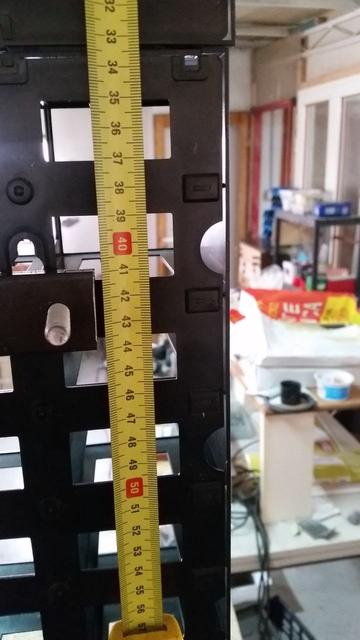

Quant'è l'altezza giusta?
42 cm, ovviamente!
Ora li pareggio e fisso il lamierino a compasso che impedisce alle gambe di allargarsi.
Segnalo che i cavalletti reggono (ma comunque c'è la capretta che fa "ciao" nel caso mollino).
Ora posso procedere con i ferri senza bisogno di alzare il tetto (che poi magari qualche vicinә chiama le guardie).
Sono a un livello in cui per le parti alte devo usare uno sgabello, ma va bene così.
Ora il lavoro da fare è passare i 12 fori delle strutture dei cassetti con una punta da 5,50 mm per metterci bulloneria M5 (col Boeing che ci lascio delle nanoscopiche viti M3, anche se lavorano solo a trazione perché servono per l'antiribaltamento!) e tagliare pezzetti di fondi di tubetto d'alluminio vecchio per farci degli spaziatori.
Poi vi farò vedere il di dietro 😉
Ve l'ho detto che vi facevo vedere il di dietro!
Ma non tutto, solo la parte alta.
Domani andrò nel negozio per velisti ricchi a prendere le 4 viti ISO 10642 (testa conica, cava esagonale) M8×35 per collegare i ferri orizzontali ai verticali.
Poiché il mio riferimento è l'altezza dal piano dei blocchi di cassetti più lo scaffalino che li sorregge, mi toccherà misurare a scendere, anche se può sembrare una cosa fatta al contrario: appendo i ferri e guardo dove arrivano.
L'operazione Viti Inox si è conclusa vittoriosamente 🤩
E con una spesa inferiore al previsto: quattro viti M8×40 per soli 2,20 €.
Ora le metto subito al lavoro.
Mannaggia!
Ho dimenticato di comprare i fori conici 😭
Guarderò sul catalogo ACME se li hanno, pare vadano bene.
Il foro m'è venuto proprio brutto (ho dovuto farlo con l'avvitatore Lidl perché i miei trapani a colonna sono troppo veloci, non scendono sotto i 550 giri) però la testa della vite ora non sporge (che è il suo lavoro).
Mannaggia, quand'è che faranno un trapano a colonna non industriale che scenda a 60 giri/min (con una coppia della madonna) e che scenda pure sui 100 €? Mi sa che me lo dovrò costruire!
Le viti sono posizionate.
Ma prima di forare i ferri devo fissare il piano.
Ma prima di fissare il piano devo fissare i cassetti del mobile dattilo.
Ma prima di fissare i cassetti del mobile dattilo devo limare i fori in modo che ci entri la parte quadrata di una vite da carro¹.
Quindi mi faccio una birra.
¹ DIN 603. Come si chiamano in italiano? La traduzione su Wikipedia non c'è.
https://en.wikipedia.org/wiki/Carriage_bolt
Non sempre le cose "as seen on TV" sono delle cagate.

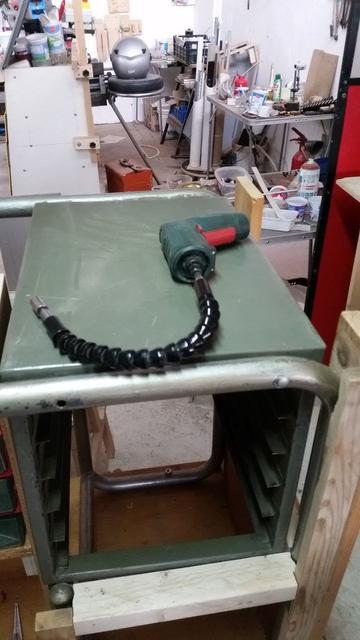

Lo snodo per avvitare dadi in punti in cui si arriva male (tipo l'interno del blocco cassetti del mobile dattilo) è abbastanza comodo, quindi ve lo consiglio.
Però afferratelo il più vicino alla punta che potete.

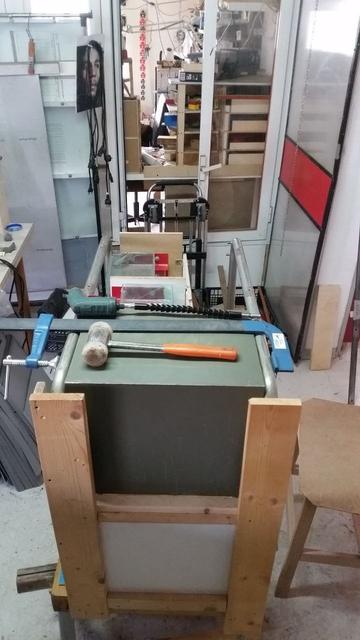

Con la dolcezza (e gli attrezzi giusti) si ottiene tutto
Ora passo alla verifica livelli.

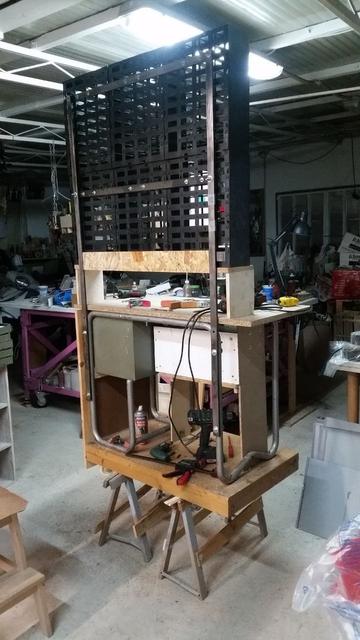

Ve lo promisi che vi avrei fatto vedere il di dietro: eccolo 😍
I mini cavalletti sono della bassezza giusta per arrivare a imboccare i dadi più alti senza bisogno di scaletta, e il piano sotto non è troppo in basso.
Ora rimane da completare il cassetto per la maschera da saldatura, a sinistra in questa foto (se non ci metto i fianchi ci entra polvere!).
Nello spazio esagerato che rimane a fianco metterò il casco per lo scooter, così lo levo dai piedi.

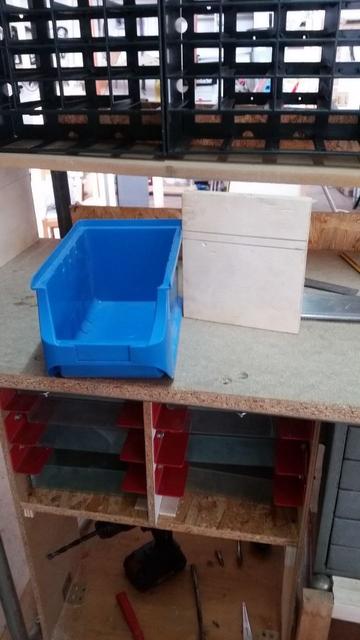

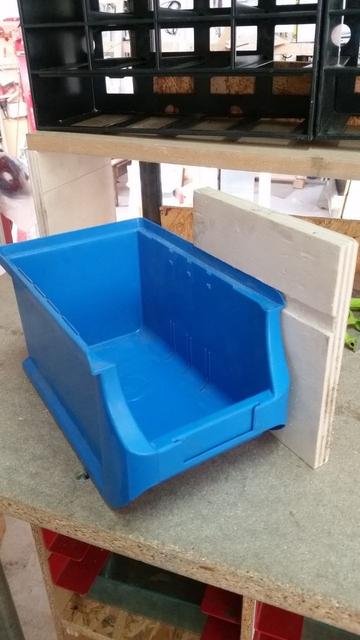

Per riuscire a far stare le vaschette grandi sotto ai cassettini senza che siano esageratamente pressate devo fare una scanalatura ("dado") nel supporto dello scaffale che regge i cassettini.
Ma non ho voglia di fare il setup per usare la sega a banco: farò a mano, che alla fine "ci metto prima".
Quante palle… "E non ciò la toupie", "E bisogna farlo con la sega a banco", "E non ciò gli scalpelli giusti"…
Ryoba (del Lidl), cacciavite perché non ho scalpelli sottili (costan troppo), una sana passata di lima quadra, e in 20 minuti la scanalatura è pronta e funzionante, compresi 10 minuti di cazzeggio, foto, ecc.
