#mastofficina #ValzerDelleVaschette

Iniziano i problemi: tre vaschette tipo 3 affiancate sono più strette di 7 cm di 5 vaschette tipo 2.

Ovviamente la rotaia per appenderle per il fondo è diventata qualcos'altro.

Potrei mettere dei separatori, ma servirebbe roba da 35 mm (troppo).

Ora vado a cena, scendo dopo e ci penso.

Tipo 3:
https://www.allit.de/en/products?tx_productfinder_list%5Baction%5D=show&tx_productfinder_list%5Bcontroller%5D=Container&tx_productfinder_list%5Bproduct%5D=315&cHash=047a3e6cf81ec25527f1e12d1fa42fba

Tipo 2:
https://www.allit.de/en/products?tx_productfinder_list%5Baction%5D=show&tx_productfinder_list%5Bcontroller%5D=Container&tx_productfinder_list%5Bproduct%5D=342&cHash=8b76d43334787180b765d6d0286dc294

#mastofficina #ValzerDelleVaschette

Eh, speravo nella consueta botta di culo… e invece no!

Lo spazio che rimane nel mobile dattilo dopo averci messo i cassettini è troppo esiguo per 12 vaschette tipo 3.

La struttura originale aveva uno spazio di circa 60×35 cm.

Passerò al piano C (ma non chiedete ancora qual è), comunque ora l'idea è separare vaschette grandi e piccole, così risolvo i problemi di sovrapposizione.

#mastofficina #ValzerDelleVaschette

Ok, credo di aver trovato una soluzione, o almeno mezza.

Le vaschette medio-piccole finiranno su 3 colonne, larghezza 30 cm e altezza 60 cm circa, mentre quelle grandi faranno un blocco da circa 45×45 cm (3 righe × 4 colonne) o 30×60 (6 righe × 2 colonne), devo ancora decidere.

Non posso metterle troppo in alto perché bisogna poterci vedere dentro, altrimenti diventano cimiteri di cose indeterminate.

#mastofficina #ValzerDelleVaschette

Trovata l'altra mezza soluzione.

Le vaschette grandi finiranno su un carrellino, con piano a 70 cm da terra così si vede bene dentro che c'è, e sotto ci metterò i mandrini (che non so ancora dove mettere) così tengo basso il baricentro, riduco il rischio di ribaltamenti e li posso portare in giro con meno fatica.

Domani vado a cercare i pezzi, che ora ha iniziato a piovere.

#mastofficina #ValzerDelleVaschette

Mica penserete che uso il metro per prendere le misure, vero?

Ogni misurazione introduce un certo margine di errore, quindi meno ne faccio e più vado preciso.

Ricalcando il pezzo evito pure errori grossolani tipo leggere 16,2 cm e riportarne 12,6: il "da lì a là" non può diventare "dallà allì".

#mastofficina #ValzerDelleVaschette

Quando si lavora usando solo pezzi di recupero una buona dose di fortuna (quella che inizia per Q) per trovare le misure giuste è fondamentale.

Uno dei due pezzi che ho deciso di usare come fianchi è circa 3 mm più alto della pila di vaschette, che mi va benissimo, quindi taglierò l'altro della stessa altezza.

Un lato rimarrà un poco più largo, ma non vedo la necessità di perdere tempo a tagliarlo.

Prima di montar tutto però una bella carteggiata!

#mastofficina #ValzerDelleVaschette

Benvenuti a "Il momento del balengo"!

Lunghezze perfette… ma spessore sbagliato, mannaggia!

Il pezzo sopra a chiudere avrebbe dovuto essere tra le vaschette medie e le piccole (le istruzioni dicono di non impilarne più di 5).

Smonterò il bordo sopra e lo sostituirò: è uno dei vantaggi di non usare colla ma solo viti.

Poi farò un dado¹ nei fianchi per il piano sottile.

A mano, che non ho voglia di tirar fuori il trimmer.

~~

¹ https://en.wikipedia.org/wiki/Dado_(joinery)

#mastofficina #ValzerDelleVaschette

Ecco fatto il "dado", a mano: non è che ci sia voluto molto.

In un fablab che conosco avrebbero iniziato: "Dobbiamo farlo con Fusion360! No, aspetta, bisogna aggiornare Windows! Ah, fico, c'è l'estensione di Fusion per fare il dado a soli $29,99, la compro subito e la installo! Ora però il PC ha poca memoria, ordino altri 64 Gb! Ah, è già ora di cena? Lo faremo la prossima settimana."

#mastofficina #ValzerDelleVaschette

I dadi sono a posto.

Ora servono le stelline 🤣

E ci metterò qualche striscia di fondo per impedire che le vaschette caschino dietro.

Poi magari dovrò pure lavarle…

#mastofficina #ValzerDelleVaschette

Le vaschette sono in ammollo (nella pioggia di recupero).

Dopo cena le tiro su e le lascio scolare.

Se ho voglia.

#mastofficina #ValzerDelleVaschette

Quando è l'ora che volge al desio meno un quarto, è troppo buio per spazzolare le vaschette in esterni e troppo tardi per accendere il compressore (i vicini chiamerebbero non solo le guardie, ma anche l'accalappiacani e l'associazione radioamatori!) che si fa?

Ci si arrangia tipo "Hai voluto la bici? Pedala!".

Risultati tra un po' (spero).

#mastofficina #ValzerDelleVaschette

Ecco il risultato.

Mi pare un po' più allegro del solito "verde martellato" per macchine utensili. Che ne dite?

Domattina per prima cosa ci stendo su una bella seconda mano di giallo vivace, prima di iniziare la spazzolatura delle vaschette (che hanno qualche anno di polvere da togliere).

#mastofficina #ValzerDelleVaschette

🎶 🎵 La bella lavanderina… 🎶 🎵

Indovinate che farò nel pomeriggio… (hint: NON stiro).

#mastofficina #ValzerDelleVaschette

Vi faccio vedere il di dietro.

Del mobile dattilo, dopo che ho tolto TUTTI i cassettini.

Ora mi aspetta un luuungo lavoro di svitatura.

#mastofficina #ValzerDelleVaschette

Qualcosa mi dice che anche gli scheletri dei cassettini finiranno a bagno, che hanno tonnellate di polvere.

Mentre ci sono vedo se riesco a fare dei fianchi più robusti, che quelli sono tenuti con viti miserelle.

#mastofficina #ValzerDelleVaschette

"Viti miserelle" non era un eufemismo!

Tutto il gabbione era sorretto da:

— 4 viti 3×30

— 2 viti 3 × 16

— 1 vite 3 × 12

Non so da quanti anni sia su, ma credo almeno dal 2019 (devo ricordarmi di mettere la data alle cose che faccio, mannaggia!).

Ora guardo se ho qualcosa di più robusto, e mentre ci sono vedo anche d'alzare i blocchi di cassettini, che averli sul piano significa

a) dover tenere il piano libero

b) non usare i cassettini in fondo

#mastofficina

Finalmente i tag #ValzerDelleVaschette e
#MazurkaDeiCassettini finiscono insieme.

Ecco come potrebbe venire il mobile dattilo, ma ci devo ancora studiare un po'.

Le vaschette medie e piccole stanno sull'aletta laterale, e sotto ci metto le grandi.

E intanto ha ricominciato a piovere, così si lavano le strutture dei cassettini che ho messo fuori.

#mastofficina

Mumble… e se anziché fare una specie di catafalco con pesantissimi scarti di legno e miriadi di viti andassi a trovare il sig. Napoleone (lo spacciatore di ferro) e prendessi 6 metri di profilo tipo 20×10 (o cos'ha di simile)?

Potrei fare due montanti verticali imbullonati alle gambe del mobile dattilo (i rossi) con due traverse orizzontali (gialle) alle quali fissare i blocchi di cassettini usando gli appositi fori per metterli a muro.

Ora sono a casa, domani approfondisco.

#mastofficina #ValzerDelleVaschette #MazurkaDeiCassettini

Con 13 € di scatolato di acciaio da 30×10 mm mi sono avanzato un sacco di ore di lavoro a giuntare fondi di compensato e simili (e da una barra da 6 metri ne ho pure avanzati 160 cm).

Ora vado avanti a segnar fori, che verrà tutto imbullonato perché #NonSiamoAllaBoeing e le mie saldature non passerebbero il controllo qualità neppure lì.

#mastofficina #ValzerDelleVaschette #MazurkaDeiCassettini

Soluzione perfetta!

Al momento è imbastita con viti M3 nei fori pilota, poi passerò a calibri superiori quando avrò deciso dove servono i fori definitivi, preso bene tutte le misure, calcolato gli spessori, ecc.

Ah, e sotto ci sta la maschera per saldatura.

#mastofficina #ValzerDelleVaschette #MazurkaDeiCassettini

Ora prova delle altezze.

I 6 blocchi di cassettini piccolini saranno sorretti da un ripiano con zampette: la struttura in ferro serve per evitare che si ribaltino.

Sotto al ripiano ci sarà abbastanza spazio per metterci 6 barattoli di cetrioli giganti (che al momento non ho ma che se ci fossero potrebbero svuotarsi prima di cena), per cose che devono stare fuori polvere.

Il risultato pare soddisfacente, ora cerco il ripiano.

#mastofficina #ValzerDelleVaschette #MazurkaDeiCassettini

Direi che ci siamo quasi.

Ora devo:

— mangiare 6 barattoli di cetrioli giganti (che fatica!)

— mettere un fondo dietro ai barattoli

— spostare in basso un foro sulle barre verticali, che è salito sulla parte di tubo in curva

— fare posto per la struttura per le vaschette

— varie ed eventuali

#mastofficina #ValzerDelleVaschette #MazurkaDeiCassettini

Uhm… mi pare che non ci sia più nulla che posso togliere, se non tiro fuori la torcia al plasma.

Ma almeno parto da zero e non aggiungo tappulli su tappulli.

Domani, che ora è buio, cerco un piano 50×70, ci metto le ruote e ci imbullono la struttura, poi inizio a salire.

SE avete una piegatubi tosta E volete copiare il mobile fate pure!

#mastofficina #ValzerDelleVaschette #MazurkaDeiCassettini

Trovato una base decente.

Mi sono scassato di tenere cose che "possono servire" e di non usarle quando servono: questo avrebbe potuto essere un tavolino, ma chissene.

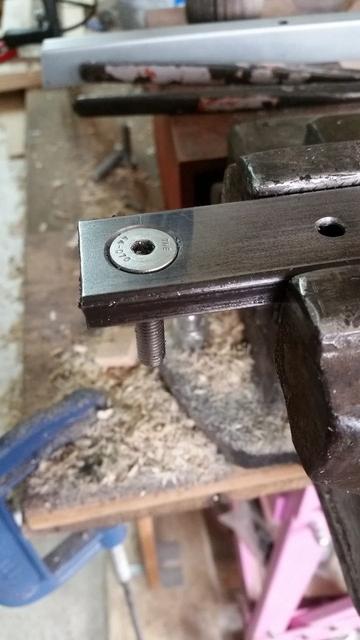

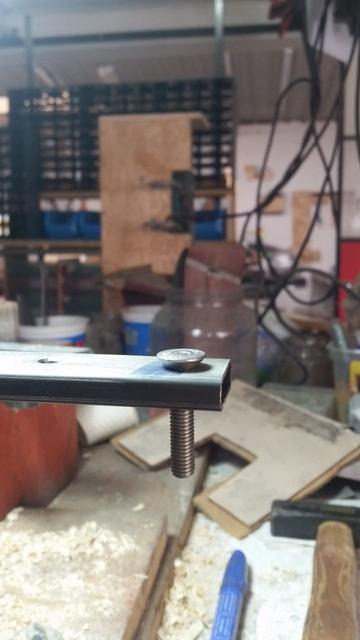

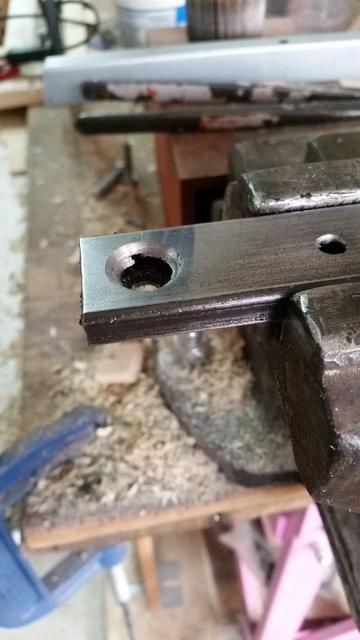

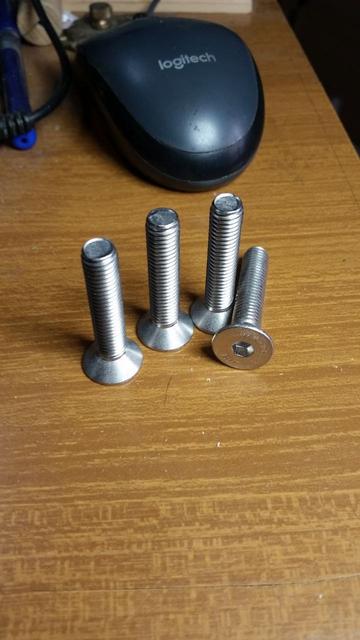

E ho pure trovato 4 viti a testa cilindrica e impronta esagonale M8×80, giuste di misura per fissare il mobile dattilo al piano.

#mastofficina #ValzerDelleVaschette #MazurkaDeiCassettini

Le ruote sono montate.

E la base più larga della struttura mi permetterà di aggiungere simpatici accessori.

Dopo pranzo proseguo.

#mastofficina #ValzerDelleVaschette #MazurkaDeiCassettini

Cosa mai vi fa credere che mi piaccia esagerare???

Lo sportellino, un campionario, lo recuperai 5 anni fa vicino a un cassonetto (ce ne sono altri con motivi differenti, ma mia moglie non ricorda dove li ha messi), è della misura precisa, quindi perché tagliare qualcosa quando faccio prima a metterci su quello, che in ogni caso non userei mai?

#mastofficina #ValzerDelleVaschette #MazurkaDeiCassettini

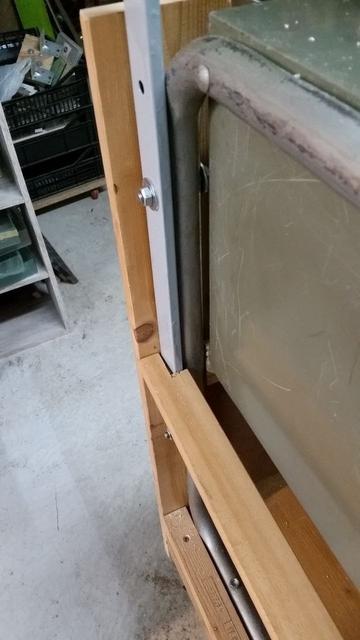

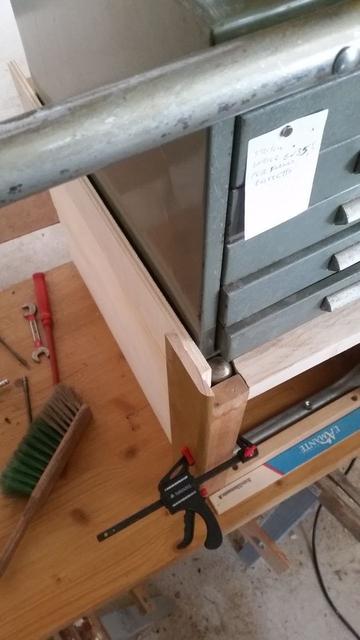

Per riuscire a far stare su lo sportellino del toot precedente ho dovuto fare un fianchetto, che è venuto così.

Il quarto di tondo serve per chiudere uno spiffero (polverodotto) tra la parte in metallo, storta e il listello col nodo, non è lì per estetica.

Ah, per mettere il mobile sui cavalletti ho dovuto usare la capra!

#mastofficina

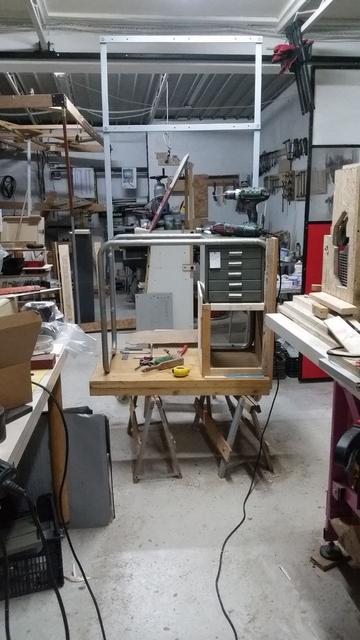

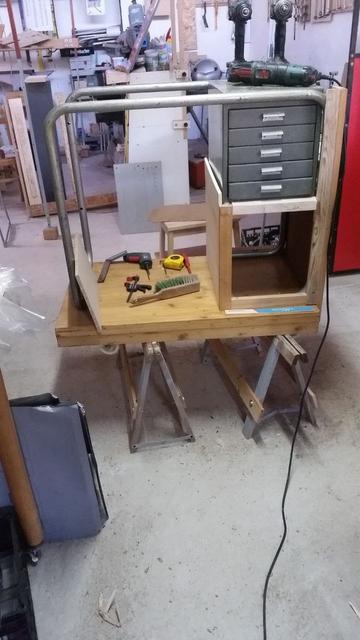

Piano… boh, perso il conto.

Lo sportellino bianco a destra diventerà il davanti di un cassetto a estrazione totale (devo prendere le guide che di misura non ne ho, mannaggia!).

Sopra ci vengono i cassetti "di serie", quelli della carta carbone (ne ho messo uno per dare l'idea).

A fianco la #MazurkaDeiCassettini arriverà a compimento (sotto c'è un blocco per fare altezza).

Poi devo studiare qualcosa per il #ValzerDelleVaschette che dovrebbe stare sul lato sinistro.

#mastofficina

Altro mannaggia.

Stavolta è proprio la struttura del mobile dattilo, non c'entrano né la #MazurkaDeiCassettini né il #ValzerDelleVaschette (per una volta tanto).

La maschera per saldare passa a stento (flettendosi) tra i tubi verticali del mobile dattilo, e ciò non mi piace.

Mi toccherà metterla nel cassetto coricata su un fianco, anche se contunde con il mio spiccato senso estetico.

Ma ci farò una nicchia sagomata in gommapiuma.

#mastofficina

Nonostante le traversie la battuta del cassetto è montabile.

Domattina vado a vedere se il ferramenta ha viti da legno da max 3,5 mm di diametro più lunghe di quelle che ho, che sono da 40: non posso mettermi a fare la filettatura a dei chiodi da carpentiere 😄

Mentre aspetto che venga ora di andare a dormire proseguo con le rotaie.

#mastofficina

La sistemazione della foto dovrebbe permettere di estrarre 36 cm di cassetto.

Ora però devo studiare come fa il piano estraibile a stare sul tondino, o se mi conviene tenere il tondino fisso e far scorrere i cuscinetti, che forse è più facile (bastano due fori da 8 mm).
