Věčný Stopař Kosmírem Jul 20, 2023

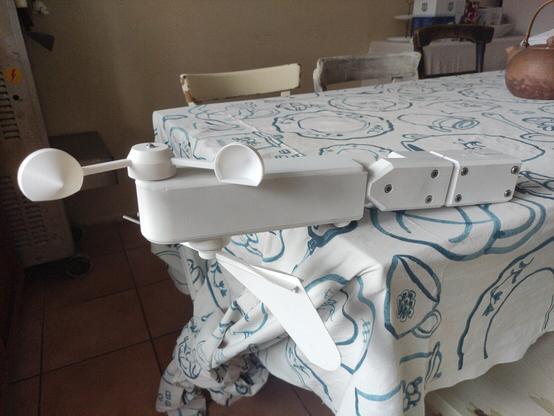

Pokud sledujete moje pinožení s #marineLogger, tady je aktualizace z posledního redesignu.
ESP8266 nahrazeno Nano R3 a měří:
- pozici přes
- rychlost větru
- směr větru
- pohyby trupu
- teplotu, vlhkost a barometrický tlak
- kurz digitálního kompasu
- napětí baterií solárního napájení
Komunikace je přes bezdrátovou sériovou linku a data jsou kromě toho ukládána na SD kartu.

Show thread

Věčný Stopař Kosmírem Jul 20, 2023

Konstrukce je voděodolná a lze ji přichytit na kulatý průměr (zábradlí/ocelové lano) o průměrech 7/12/16/30 mm, 1 a ⅞" a následně vyvážit do roviny.

Show thread

Věčný Stopař Kosmírem Jul 20, 2023

Jinak doufám, že tohle je poslední HW iterace, další už bude jen SW.
Výjimku jsem ochoten udělat pro přidání senzoru srážek, ale i to bude nejspíš jen další Hallův senzor na boku a malinká krabička připevněná na boku s kalibrovanou plochou a sklopným kalíškem.
Hlavním důvodem totiž byla špatná zkušenost s pokrytím lodi 2.4 GHz WiFi v prostředí plném ocelových lan. Sonda prostě buď neviděla na AP, nebo jsem pro žravé AP neměl napájení. 🤦‍♂️

Show thread

Le Papier Blanc

@honzakorinek Čistě ze zvědavosti - jak dlouho přežijou ty sensory plavbu na lodi? Asi nejdou úplně izolovat od vzdušné vlhkosti a cákající vody, nebo ano?

Show thread

Věčný Stopař Kosmírem Jul 20, 2023

@lepapierblanc Z pochopytlelných důvodů nemám data z reálu, ale dělal jsem maximum, aby byly chráněny v podstatě dokonale. Výjimku tvoří jen DHT22, který prostě musí být venku, ale má na to uzpůsobenou konstrukci a i jsem ho schoval.
Když se koukneš na konstrukci těla, uvidíš, že tělo je shora uzavřené a víko na spodu má izolaci a okapničky. Přímý kontakt jen s cákající vodou a jen jeden senzor.
Konektory také stříkající vodu zvládnou.
https://cad.onshape.com/documents/3d5d2dc6359e016f281240a7/w/dbd836c45477390c194e1245/e/5496b38bc2319a33da53a386?renderMode=0&uiState=64b926c7fe22235a1d3575b7
