Pokud sledujete moje pinožení s #marineLogger, tady je aktualizace z posledního redesignu.

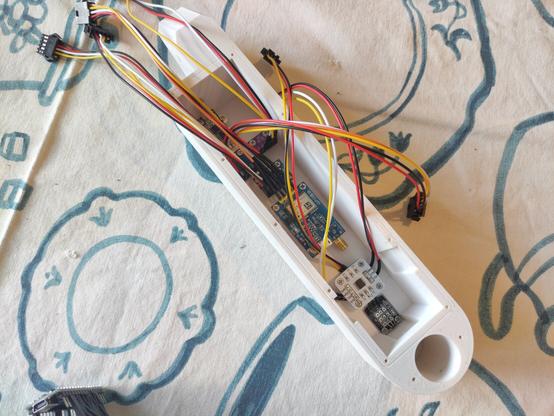

ESP8266 nahrazeno Nano R3 a měří:
- pozici přes
- rychlost větru
- směr větru
- pohyby trupu
- teplotu, vlhkost a barometrický tlak
- kurz digitálního kompasu
- napětí baterií solárního napájení

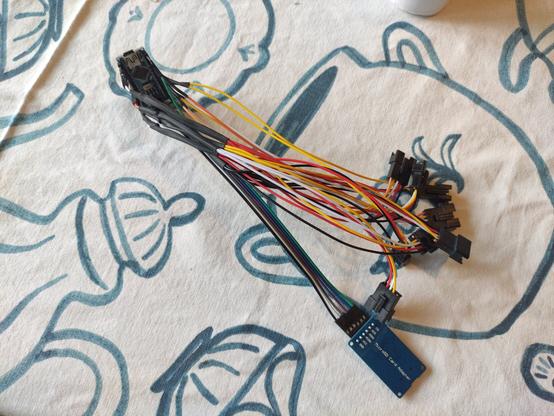

Komunikace je přes bezdrátovou sériovou linku a data jsou kromě toho ukládána na SD kartu.
Jul 20, 2023 at 11:03amWeb
Show threadVěčný Stopař KosmíremJul 20, 2023

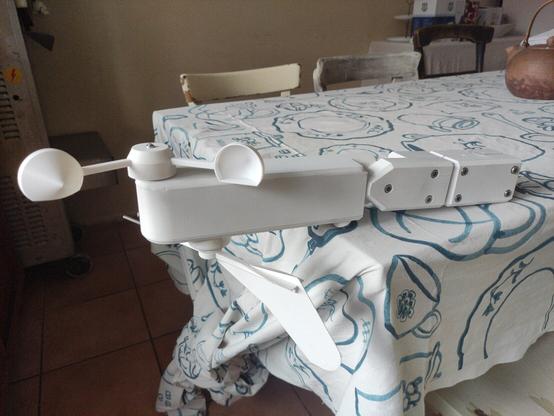

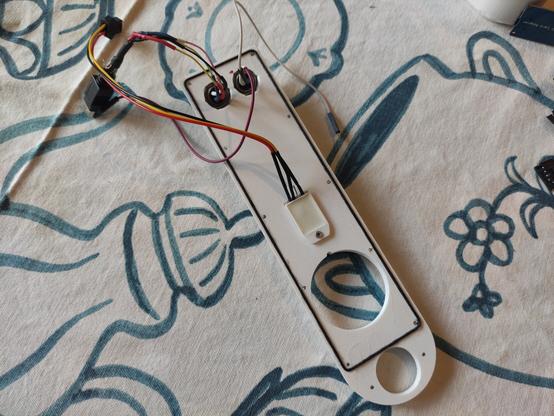

Konstrukce je voděodolná a lze ji přichytit na kulatý průměr (zábradlí/ocelové lano) o průměrech 7/12/16/30 mm, 1 a ⅞" a následně vyvážit do roviny.
Show threadVěčný Stopař KosmíremJul 20, 2023
Jinak doufám, že tohle je poslední HW iterace, další už bude jen SW.
Výjimku jsem ochoten udělat pro přidání senzoru srážek, ale i to bude nejspíš jen další Hallův senzor na boku a malinká krabička připevněná na boku s kalibrovanou plochou a sklopným kalíškem.
Hlavním důvodem totiž byla špatná zkušenost s pokrytím lodi 2.4 GHz WiFi v prostředí plném ocelových lan. Sonda prostě buď neviděla na AP, nebo jsem pro žravé AP neměl napájení. 🤦‍♂️
Show threadVěčný Stopař KosmíremJul 20, 2023
Je to stále v různém stádiu rozpracování, ale jestli mi chcete koukat přes rameno, tu máte: https://github.com/HonzaKoren/oss_marine_datalogger/
GitHub - HonzaKoren/oss_marine_datalogger: OSS Marine Datalogger

OSS Marine Datalogger. Contribute to HonzaKoren/oss_marine_datalogger development by creating an account on GitHub.

GitHub
Show threadLe Papier BlancJul 20, 2023
@honzakorinek Čistě ze zvědavosti - jak dlouho přežijou ty sensory plavbu na lodi? Asi nejdou úplně izolovat od vzdušné vlhkosti a cákající vody, nebo ano?
Show threadVěčný Stopař KosmíremJul 20, 2023
@lepapierblanc Z pochopytlelných důvodů nemám data z reálu, ale dělal jsem maximum, aby byly chráněny v podstatě dokonale. Výjimku tvoří jen DHT22, který prostě musí být venku, ale má na to uzpůsobenou konstrukci a i jsem ho schoval.
Když se koukneš na konstrukci těla, uvidíš, že tělo je shora uzavřené a víko na spodu má izolaci a okapničky. Přímý kontakt jen s cákající vodou a jen jeden senzor.
Konektory také stříkající vodu zvládnou.
https://cad.onshape.com/documents/3d5d2dc6359e016f281240a7/w/dbd836c45477390c194e1245/e/5496b38bc2319a33da53a386?renderMode=0&uiState=64b926c7fe22235a1d3575b7
Onshape

Sign in to Onshape, the #1 fastest growing CAD system in the world with over 3 million users.

Show threadUnreedJul 20, 2023
@honzakorinek Moc hezký. Celý vlastní print nebo kupovaná šasi?
Show threadVěčný Stopař KosmíremJul 20, 2023
@Unreed Díky! Návrh i tisk celý můj, takže od těla až po SW OSS.
Až dofinaluzuju návrh, přibudou seznamy komponent, aby doplnily wiring.
SW se smíří s tím, když některý ze senzorů nebude, takže dva v jednom podle volby bastlíře - logger/meteostanice.
Show threadcodefrittersJul 20, 2023
@honzakorinek proč R3 a ne ESP32?
Show threadVěčný Stopař KosmíremJul 20, 2023
@Deunds Dva důvody. Spotřeba a špatné pokrytí WiFi na lodi.
Nano v kombinaci s HC-12 má papírově menší spotřebu, i než slabší ESP8266, natož node a jelikož posílám data nejméně 1x vteřinu, nějaký deep sleep mi moc nepomůže. A když jsem v květnu zkoušel WiFi spojení mezi sondou a sběrnou dat, byla to v.podmínkách lodi hrůza. HC-12 má dosah až 1 km a vyzkoušel jsem si slušné spojení i v mém signálově pekelném domě. Vypadá to zásadně spolehlivější, než WiFi.
Show threadcodefrittersJul 20, 2023
@honzakorinek Ok, to dává smysl. A nebylo by lepší místo DHT22 použít LM35, pokud už jde tak moc o spotřebu? LM35 žere jenom 60uA
Show threadVěčný Stopař KosmíremJul 20, 2023
@Deunds To jo, ale jako správný magor bych chtěl měřit i tu vlhkost vzduchu.
