2025-09-22(月)
（続き）
以前に書いたC005という中国製のタイマーチップを使ったON/OFFのサイクリック動作回路の続きです。
その後トライアック回路も製作してタイマー基板と組み合わせて換気扇のON/OFF制御に使っています。換気扇が約90分間動作、約45分間停止の繰り返し動作をします。
エアコンが無い部屋に大型の換気扇（消費電力は60W）が付いていて、夏の暑い時期は連続運転していても室温が下がりません。それなら消費電力の削減とモーターの寿命を伸ばすため間欠動作させることにしました。この90分や45分と言うのはアバウトな実験結果で決めました。連続運転よりも3割程度の節約ですが。

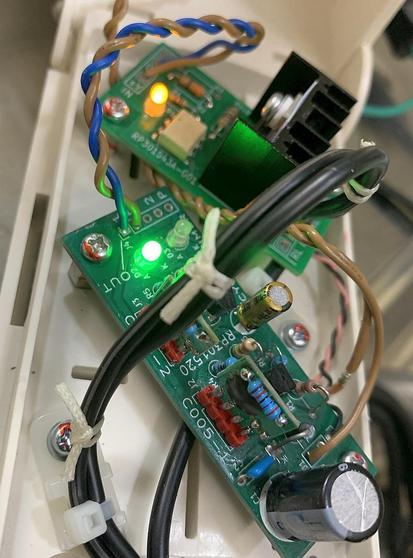

私しか触れることは無いので今まで基板むき出しで仮固定の状態で使っていましたが、ホコリも掛かるので余っていたブレーカーBOXに基板を入れました。裏面にリブがあって基板が正立した状態で取り付けられないので写真の様に斜めに取り付ける事になりました。また、ブレーカーBOXは密閉に近い構造なので左右側面に放熱用の孔も開けました。
2025.07.11
（続き）
確定版の接続図
C005を使って2つのLEDを交互に点灯させる回路。
最終的には、C005の諸元（抵抗値）を変えて約90分間A1側のLEDが点灯、その後A2側LEDが約45分間点灯するように設定する。これの繰り返し。
そして、片方のLEDをフォトカプラに置き換えて、フォトカプラの2次側にトライアックを付ける．
トライアックの負荷は大型の換気扇。
換気扇が90分稼働、45分停止の繰り返し運転する回路を作れば目的達成。

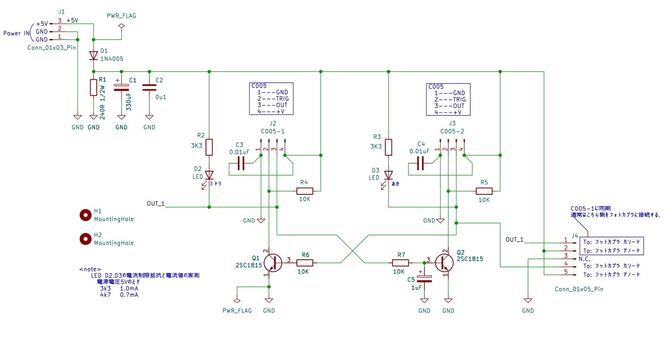

下の図面は、確定版の接続図。
ーーーー
2025.07.28 改訂
接続図を確定版に差し替えました｡
（続き）
2025.07.04

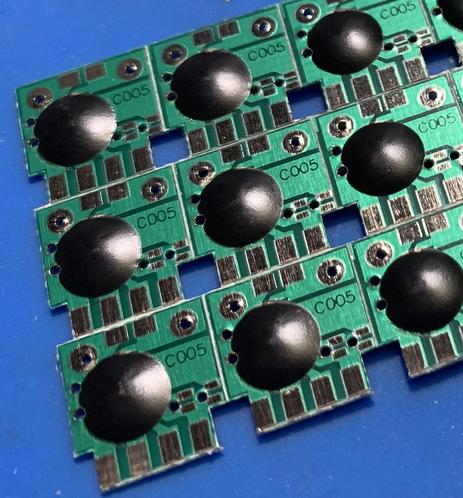

C005という中国製のディレータイマーチップを購入して今日まで送られてきた時のビニール袋のまま約半年間放置していた。
きょうはじめてブレッドボードを使って実験した。データーシートも無く、Webで参考となる回路を探しても誰かの作成した文章や回路図をコピペしている程度のもので情報が少ない。
それでも何とか調べ倒して希望の動作させる見通しが付いた。明日、改めて実験して最終的な回路を決める。
外観は先に載せた写真の通りだが、基板はスーホールが無い片面基板で銅箔が剥がれやすい。おまけに、フラックスを使ってもはんだが乗りにくい。
このC005というディレータイマーチップはまさに謎の中国製半導体だ。かなり前から安価に大量に販売店さているので民製品にも使われているはずなのにデーターシートもなく、Web上には応用回路例も少ない。一体どのような用途に使われているのかナゾである。
私の場合は、換気扇のか間欠運転手に使うつもりだ。約90分換気して約４５分停止するような動作をさせる。
2024.12.02
（続き）
注文したOFFディレータイマー（ C005 )が届いた。
色々実験したいので50個注文した。金額は、送料込みで767円（@15.34円）だった。
ロシア語圏のWebサイトには内部の回路を解析したり、詳しい使い方を説明しているところが多い。それを参考に使い方を検討したい。
このタイマー基板が発売されてから何年経過するのか判らないが最近ではなさそうだ。youtubeには、10年前にこれを紹介した動画も存在する。
この基板は中国製で非常に安価である。タイマー時間の設定はCとRで決定するのでそれほど正確ではないが、用途をうまく選べば結構使えると思う。
＜C005 Delay Timer＞
簡単で安価に長時間タイマー（OFFディレータイマー）を探していたところ、C005というタイマー基板が存在することを知った。
https://www.aitendo.com/product/17198
このタイマーは、設定次第で2秒から最大約40日のOFFディレータイマーとして機能する。しかも、＠５０円。もちろん、これ単体では負荷を制御できないので電源やリレーは必用だけれど。
このタイマー基板は中国製らしくAmazon、eBay、AliExpressでも安価に売られている。このタイマーについて技術的なことを記載しているWebサイトは何故か海外ばかりで日本語のサイトは上に載せたaitendoしかなかった。
写真を見る限りガラスエポキシ基板にベアチップをポッティングしているだけなので湿度や温度など耐環境性は良く無いとは思うが興味があるので注文した。届くのは暫く先。
