In der heutigen Übung in den #GrundlagenDerElektrotechnik haben wir uns noch mal mit der #Vierpoltheorie beschäftigt und für einen T-Vierpol die Kettenparameter in Octave berechnet, die Übertragungsfunktion in LTspice simuliert und mit einem #AnalogDiscovery2 gemessen.
Ziemlich viel Equipment für eine praktische Übung im Modul #ElektromagnetischeVerträglichkeit!?

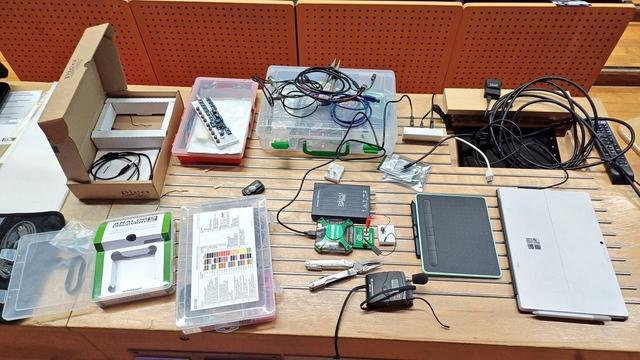

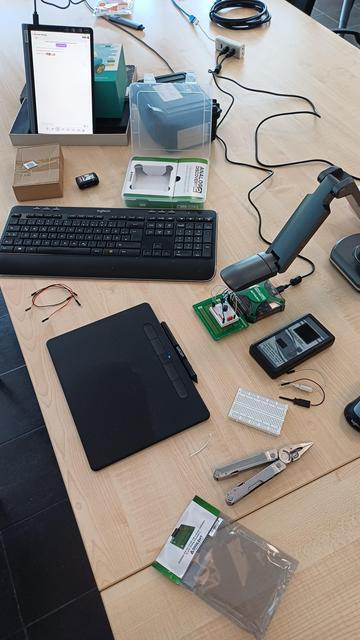

Klar, aber nur so kann man "mal eben" die frequenzabhängige Impedanz einer Gleichtaktdrossel messen – hier mit einem #AnalogDiscovery2 von #Digilent sowie einem #Impedanzanalysator E4990A von #Keysight.
Hier gibt es die Aufzeichnung des Live-Streams bei Twitch:
https://www.twitch.tv/videos/2674221180

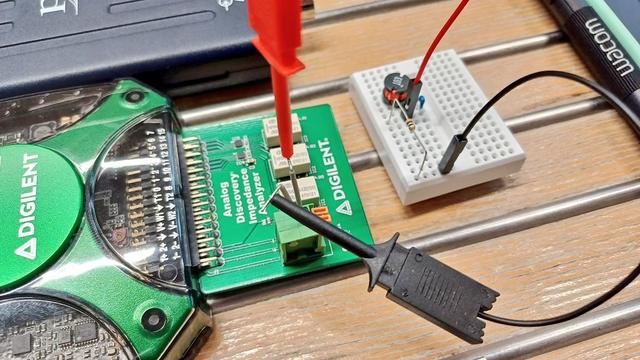

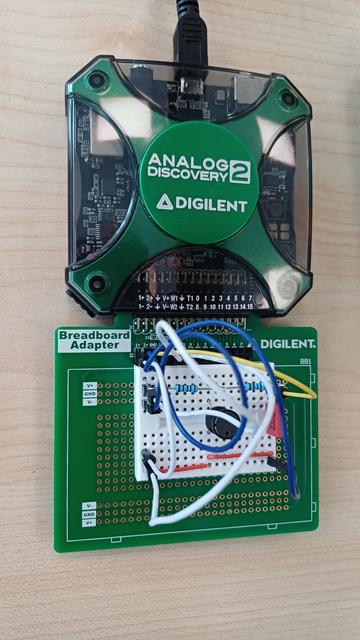

Hier sind auch noch die Bilder von dem kleinen #Experiment zur Messung der frequenzabhängigen Impedanz eines Widerstands & Kondensators mit Hilfe des Impedanzanalysators eines #AnalogDiscovery2 von #Digilent.

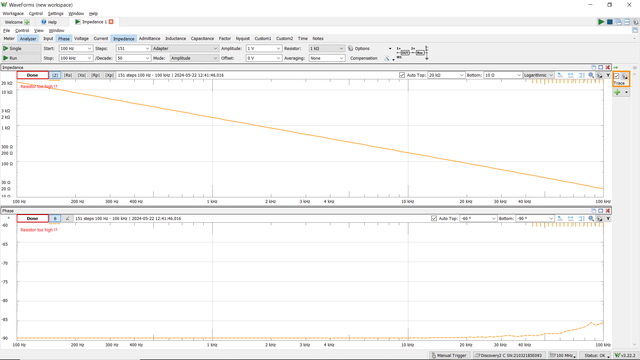

R: Betrag konstant, 0°-Phasenwinkel
C: Betrag fallend, -90°-Phasenwinkel
