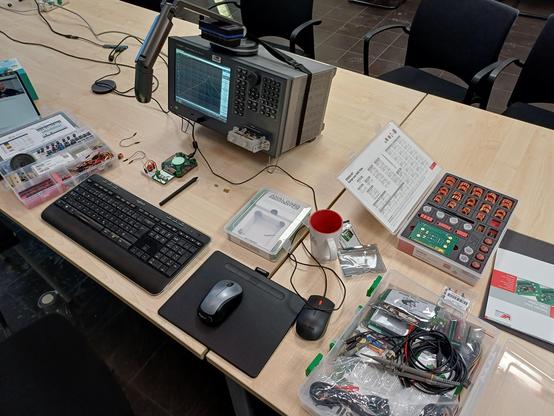

Ziemlich viel Equipment für eine praktische Übung im Modul #ElektromagnetischeVerträglichkeit!?

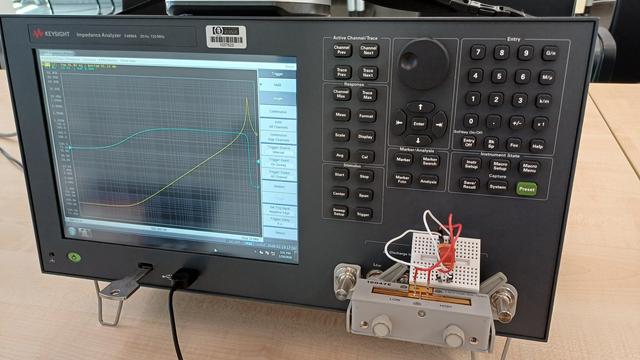

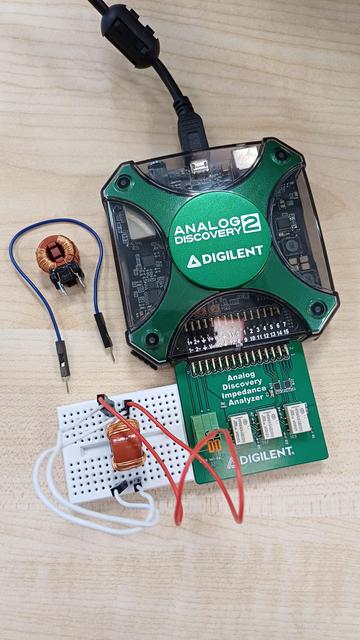

Klar, aber nur so kann man "mal eben" die frequenzabhängige Impedanz einer Gleichtaktdrossel messen – hier mit einem #AnalogDiscovery2 von #Digilent sowie einem #Impedanzanalysator E4990A von #Keysight.
Hier gibt es die Aufzeichnung des Live-Streams bei Twitch:
https://www.twitch.tv/videos/2674221180
Diese Aufzeichnung gibt es jetzt auch als Tutorialvideo in voller Länge:
Impedanzanalyse einer Würth-Gleichtaktdrossel mit einem Analog Discovery 2 und einem Keysight-E4990A
https://youtu.be/w1KloF7FbVY
In der Videobeschreibung habe ich natürlich auch meine Notizen, die Messdaten und das kleine LTspice-Modell verlinkt.
Notizen:
https://cloud.ovgu.de/s/52xb9o52LmrpRyn
Messdaten DIGILENT:
https://cloud.ovgu.de/s/KLBNSkzFpx79Yqa
Messdaten Keysight (Diese Messungen habe ich aufgrund der Messfehler noch mal wiederholt.):
https://cloud.ovgu.de/s/LGXKdM68ewsmZZk
LTspice-Modell:
https://cloud.ovgu.de/s/y2aMq4JLk3Myj3d
Octave-Befehle:
R=775e-3
L=20e-3
omega_knick=R/L
f_knick=omega_knick/2/pi
f_res=220e3
omega_res=2*pi*f_res
C=1/L/omega_res^2
C*1e12
Mathias Magdowski
Jan Philip Günther
