Ich würde mich über Feedback zu meinem #eh23 Talk "Designblöcke in Elektronik erkennen und verstehen" freuen. Was hat euch gefallen, was war unklar, was hat gefehlt?

Was ich nicht geschafft habe war auch auf as 'Verstehen' einzugehen - da war leider nicht genug Zeit :/

Die Slides habe ich eben auch mal im Pretalx hochgeladen.
https://pretalx.eh23.easterhegg.eu/eh23/talk/PARGEY/

Designblöcke in Elektronik erkennen und verstehen Easterhegg 23

Elektronik ist eigentlich gar nicht kompliziert. Eine "komplexe" Schaltung besteht aus Designblöcken die man einzeln anschauen, analysieren und verstehen kann. Wie schauen uns gemeinsam Beispiele von Platinen und Schaltplänen an um zu lernen welche Blöcke es gibt und anhand welcher Kriterien man diese erkennen kann.

Designblöcke in Elektronik erkennen und verstehen

media.ccc.de

@cccpresser Ich dachte, du wurdest über integrierten Schaltkreisen sprechen :P Decapping usw.

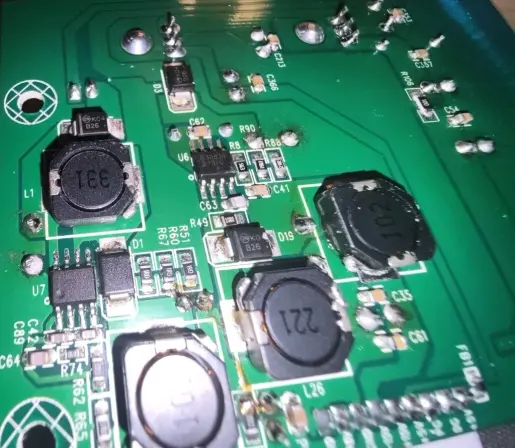

Es war aber auch in Ordnung. Eine Verbesserung: den entsprechenden Schaltkreis zeigen. Ich sehe oft die Induktivitäten und ICs, kann aber selten analysieren, wo der Eingang/Ausgangstrom fließt. Daher kann ich nicht die ICs ablöten und wiederverwenden - bzw ersetzen.

@dcz
Meinst du den korrespondierenden Schaltplan-Ausschnitt neben dem Platinen-Ausschnitt zu zeigen? Ja, das wäre klug gewesen :)

Ein- und Ausgang von Reglern kann ich durch verfolgen der Leiterbahnen finden. Oder durch Konsultation des Datenblatts.

@cccpresser Beim Ausgang habe ich immer das folgendes Problem:
- ich kann den IC nicht identifizieren
- ich habe ein Paar passenden ICs gefunden (Zahl und Lage den Pins)
- aber ich weiß nicht, welcher Pin welcher ist, weil ich die Funktionen aus der Platine nicht vermuten kann
- also ich weiß nicht, welcher von den ICs eigentlich passt :(

Lernen, die Leiterbahnen zu verfolgen ⇒ JA

@dcz wenn du mögliche Kandidaten für den Chip hast schau im Datenblatt nach.
Da gibt es normalerweise die "Marking" information die du mit dem realen Teil vergleichen kannst. Wenn das über ein stimmt dann war die Suche erfolgreich.

Häufig gibt es viele Teile die gleiches Package und Pinout haben (gerade in sot23-5), das ist dann doof. Mit etwas Glück findet man dann in online Datenbanken das korrekte Teil.
https://smd.yooneed.one/

The SMD components marking codes database - Index page

A searchable database of electronics SMD components marking codes. Index page.

@dcz wenn es ein Buck-regler ist befindet sich der Ausgang an der Spule.
@cccpresser Lag vielleicht an Vorwissen, aber ich fand den Intro-Teil recht lang und hätte mir dafür mehr Designblock-Beispiele gewünscht. Die "Details" zu Schaltplänen zB hätte es für die Beispiele nicht gebraucht (oder ich hab nicht gesehen, wo du damit hin wolltest).

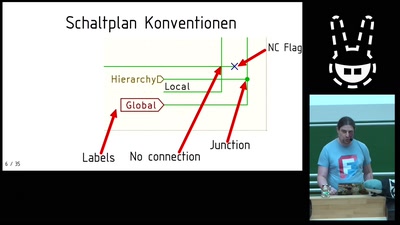

@extmind der Plan mit den Schaltpläne war zu erklären wie man diese liest. Das kann nicht jeder, und z.B. die "Überkreuzung sind keine Verbindung" sind IMHO nicht intuitiv. Oder auch wie power-symbole funktionieren.

Ich gebe aber durchaus zu das eine slide zu "das ist der Zusammenhang zwischen schematic und PCB" gefehlt hat.

@cccpresser Ich hatte die Chance, dass ich zufällig in der richtigen von vielen möglichen Zielgruppen bin nicht sehr hoch eingeschätzt. War umso erfreuter, dass der Talk für mich genau das richtige Level hatte.

Hätte nur jetzt leider gerne in dem Stil ne ganze Serie mit immer mehr und komplexen Blöcken und Bauteilen :D

Im Ernst: ich war sehr begeistert, auch weil es mein erster Talk von dir war und nicht jede*r so hilfreich und klar verständlich über solche Themen sprechen kann.

@cccpresser Ah, weil es vielleicht hilft: Ich eher Softwaremensch; einiges an theoretischem physikalischem Vorwissen was Bauteile tun; quasi null Erfahrung mit realen elektronischen Schaltungen aus dem echten Leben und jüngst ein gewisses Interesse entwickelt :)
