Carsten O. 📯 💚🌻Mar 15

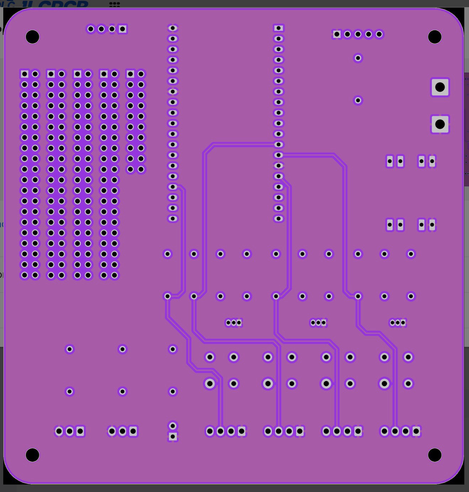

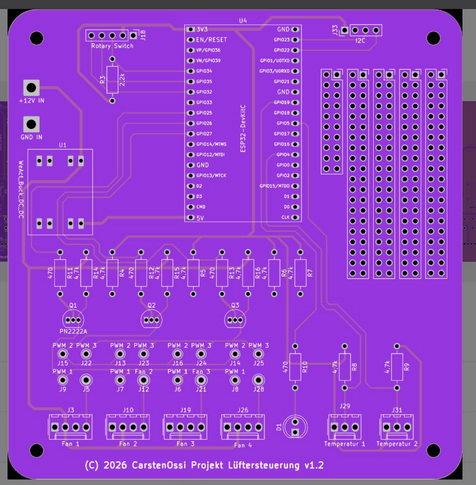

Meine erste selbst layoutete Platine geht in Produktion.

Ich weiß, das ist jetzt wirklich keine Raketenwissenschaft, was ich da in @kicad zusammengestustert habe.
Ein ESP32 WROOM Developer Kit, einen 12/5VDC StepDown Regler, eine Experimentierfläche und etwas Gedöns.

Wenn das Ding funktioniert, überlege ich mir ernsthaft doch noch auf SMD umzustellen.

Kann man das zuhause löten? Ich stelle mir das immer unendlich fummelig vor.

Show threadGelbschlumpf1d ago
@Carsten_O @kicad SMD? Eigentlich kein Problem. Solange du nicht sowas wie 0402 oder TQFP100 verbauen willst oder BGA. Normales Zeug ist machbar.
Show threadCarsten O. 📯 💚🌻1d ago

@Gelbschlumpf @kicad na, dann hab ich ja das nächste Projekt vor Augen.

Diesmal mit dem ESP32 direkt auf der Platine und einem direkten Spannngswandler 12/5/3,3 Volt.

Ein- / Ausgängen auf allen Spannungsebenen und ein paar Spielereien.

Vielleicht als Stack? Prozessorboard und E/A Ebene getrennt?

Warum? Weil jeder Hersteller seine Dev. boards anders macht. Das nervt.

Show threadGelbschlumpf
@Carsten_O @kicad wobei ich den esp dann als breakout oder mit irgendeinem Standard Board implementieren würde. Der Chip selbst ist haarig, soweit ich mich erinnern kann. Gibt aber hübsche Board für sowas.
Mar 22 at 2:41pmWeb
Show threadCarsten O. 📯 💚🌻14h ago
@Gelbschlumpf @kicad was ist ein Breakout?
Show threadGelbschlumpf11h ago
@Carsten_O @kicad eine kleine Platine mit dem jeweiligen Bauteil drauf. Wird zb gerne für Sensoren genutzt, die sonst nur maschinell bestückbar wären.
