Ich brauche eine 7mm Stahlkugel. Evtl. habe ich ein Kugellager, was passende hat.

Kann ich irgendwo nachgucken, welche Kugeldurchmesser in einem Kugellager verwendet werden?

Auf dieser Seite finde ich viele Maße, aber den Kugeldurchmesser leider nicht:

https://www.skf.com/de/products/rolling-bearings/ball-bearings/deep-groove-ball-bearings/productid-6205-2Z



#Fedihelp_de #lazyweb #FollowerPower

Mar 21 at 1:14pmWeb
Show threadPanTauMar 21

@a32
Müssen es exakt 7mm sein? Ich kenne eher Zoll-Maße:
https://www.bike-components.de/de/Shimano/Stahlkugeln-1-4-fuer-Konuslager-HR-p25610/

Also etwas kleiner.

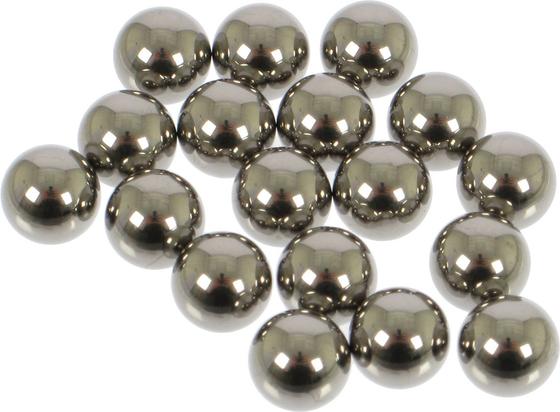

Shimano Stahlkugeln 1/4" für Konuslager HR

Die Shimano Stahlkugeln 1/4" für Konuslager von Hinterrad-Naben Die Shimano Stahlkugeln 1/4" für HR-Konuslager haben einen Durchmesser von 6,35 mm kommen in zahlreichen MTB-, Trekking- und Rennrad-Hinterrad-Naben zum Einsatz. Sie finden sich u. a.

Show threadandreMar 21
@PanTau Die sind auf jeden Fall zu klein. Ich werde gleich mal versuchen, ein Lager zu zerlegen, was ich noch hier habe.
Es wäre schön, wenn ich es hinbekomme, ohne zu bestellen.
Show threadandreMar 21

@PanTau Hier ist der Kugeldurchmesser leider 8mm.

Dann werde ich wohl doch kaufen müssen.

@PalmAndNeedle

Show threadPanTauMar 22
@a32
Die einzige Idee, die ich noch hatte, war eine Transportrolle unter einem Möbelroller (für nen Umzug oder Waschmaschine). Passte aber nicht.
Aber woher hattest du so schnell 8mm Kugeln? Du hast doch von der Nachbarin den Rollstuhl......
Show threadPalmAndNeedleMar 21
@PanTau @a32 gibt's natürlich in metrisch und freedom units genormt
Show threadPalmAndNeedleMar 21

@PanTau @a32 Früher hat 1 Fachmensch für sowas zum Katalog im Regal gegriffen. Grün auf Gelb: McMaster Carr. Da gibts alles was irgendwie technisch ist. Alles. Auch heute, digital, von der Trittleiter bis zur Hydraulikpumpe.

https://www.mcmaster.com/9291K77/

McMaster-Carr

McMaster-Carr is the complete source for your plant with over 700,000 products. 98% of products ordered ship from stock and deliver same or next day.

Show threadPalmAndNeedleMar 21

@PanTau @a32 Blick in den Katalog: Ball bearing balls gibts genormt, logisch. ISO 3290. Das ist was wir brauchen. Einmal blind duckduckgo fragen: Die entsprechende DIN ist 5401.

Das in die ecommerce platform des Vertrauens hacken, zusammen mit dem gewünschten Durchmesser. Ét Voila: 8 Stück für 6 Euro Zack.

Show threadPalmAndNeedleMar 21

@PanTau @a32 McMaster hat natürlich auch Kugellager in allem möglichen und unmöglichen Formen. Wenn du so n typisches günstiges Lager mal auf machst, https://www.mcmaster.com/5972K105/, siehst du: Kugeldurchmesser ist nicht vermaßt.

Warum? Interessiert Menschen die das verbauen überhaupt nicht.

McMaster-Carr

McMaster-Carr is the complete source for your plant with over 700,000 products. 98% of products ordered ship from stock and deliver same or next day.

Show threadPalmAndNeedleMar 21

@PanTau @a32 Gibt bei McMaster aber auch Dokumente wo eins messen kann. DWGs, PDFs, 3D Modelle, ...

Und wenn eins da nachmisst stellt eins fest: 20er Kugellager hat mit 9 Kugeln hat Kugeln mit einem Durchmesser von 7.792mm.

Normteile sind eben skaliert. Natürlich nicht linear, das wär ja viel zu einfach, aber Konsequenz daraus ist eben: Dimensionen die für die Funktion keine Schnittstelle sind - Hier Innendurchmesser, Außendurchmesser und Breite - haben keine glatten Maße.

Show threadPalmAndNeedleMar 21

@PanTau @a32 Konsequenz: Wenn 7mm um und bei reicht; such bei McMaster ein bisschen, und dann schau mit Eckdaten wie Innendurchmesser und Kugelanzahl ob du ein vielversprechendes Lager zum zerlegen findest. Kugelanzahl korreliert son bisschen mit Performance. Hohe Drehzahl, geringes Baumaß, oder sehr ruhiger Lauf: mehr Kugeln.

Wenn es exakt 7mm sein müssen: wirst du nicht finden. Kaufen.
