@ralphcrutzen Stiekem een gen4 te pakken...
Als ik dit zo lees zou ik echt willen snappen hoe het werkt zodat ik er veilig mee zou kunnen spelen. Nu blijft het nog simpel hobbyen met kant en klaar zigbee spul en Home Assistant.
@ralphcrutzen Dat was precies wat ik wel snapte 😀
Je hebt zelf twee extra draadjes van de N en de L gelegd, daar staat op eentje altijd stroom? Maar waar komen die rode draadjes dan vandaan?
Ik weet te weinig van elektrotechniek om daar veilig de boel aan te passen.
@mirjam
Ow haha 😊
De N (nuldraad) en de L (fasedraad) zijn de aansluitpunten voor de wisselstroom (AC) die voor de voeding van de Shelly zorgen. Die heb ik dus in de omvormer aangesloten op de AC kant.
De aansluitingen van de Shelly waar de rode draadjes inzitten werken als een schakelaar waarmee je een stroomkring al dan niet kunt onderbreken. Eerst zat er een draaiknop tussen de draadjes waarmee de omvormer aan en uit kon worden gezet, maar die functie wordt nu dus door de Shelly vervuld.
@ralphcrutzen Je knipte dan gewoon de draaiknop ertussenuit? (Neeee, dat durf ik niet!)
En de shelly kan zich gedragen als draaiknop? Want daar vind ik dan geen info over, alleen de aansluitschema's.
@mirjam
Mijn bedoeling was om de Shelly in serie met de draaiknop te plaatsen en daarvoor moest ik inderdaad een van de twee draadjes tussen de draaiknop en de printplaat van de omvormer doorknippen. Maar omdat ik de draaiknop per ongeluk kapot had gemaakt, heb ik hem maar helemaal weg gehaald.
De functie van de draaiknop (eigenlijk elke knop/schakelaar) is gewoon het al dan niet doorlaten van de stroom. En dat is precies datgene wat die aansluitingen met de rode draadjes op de Shelly doen.
@ralphcrutzen Ik heb echt zo'n aan/uit schakelaar in mijn hoofd terwijl een draaischakelaar in mijn hoofd stapjes zet van 100% naar uiteindelijk 0%. Oftewel, ik moet eens googlen hoe het werkt. (Of een echte opleiding volgen.)
Jammer van die draaiknop, dan had je twee opties om 'em uit te zetten.
@mirjam
Het is inderdaad een draaiknop die maar twee standen heeft.
Bij nieuwere modellen zoals die van jou zit er een rode knop links onder. Je kunt dan ook helemaal niet de manier van mij gebruiken om de omvormer op afstand uit te zetten.
Best kans dat het bij jouw omvormer via een instelling in de SolarEdge app werkt om de omvormer automatisch uit te zetten bij een negatieve stroomprijs.
@ralphcrutzen Jaaa, deze kwam ik gisteravond laat tegen toen ik op "SolarEdge uitzetten" zocht. Daar ga ik eens induiken. Mét Home Assistant, want onze SolarEdge heeft optioneel Zigbee al weer ik niet of die optie er ook daadwerkelijk in zit.
Zinloos zonder dynamisch contract misschien, maar wel interessant.
Dank voor het delen.

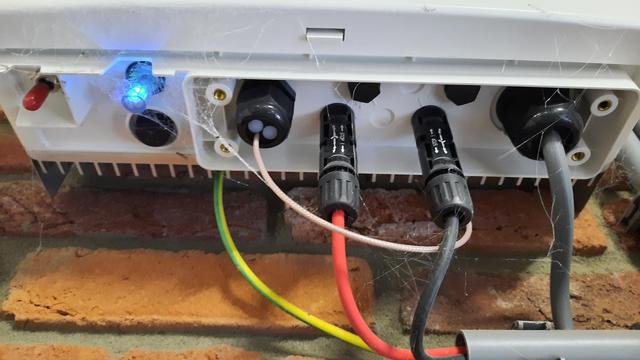

@ralphcrutzen Die rode knop heeft van links naar rechts "P 1 0", waarbij door hem kort op de P te zetten (duwen eigenlijk, hij veert terug) in de app verbinding gemaakt kan worden om eenmalig wat gegevens uit te lezen zoals storingen. Vast de P van pairen...
Een draaiknop kan dus ook alleen stand "uit" en "aan" hebben? Ik dacht echt aan een volumeknop. Maar dan snap ik de aan/uit shelly wel.
