#RPi #Raspberry #Phoniebox #hilfe #followerpower
Endlich bin ich dabei eine Phoniebox zu bauen. Aber:
Mir fehlt eine Anleitung für den Anschluss von Buttons (Start/Pause, Vor, Zurück, Lauter, Leiser, on/off), OLED-Display, zwei Lautsprechern und den RFID-Reader per Kabel an der Platine (kein USB oder Klinke) an einen RPi 3.
Es geht mir hier explizit um die Verkabelung der Elektronik, nicht um die Einstellungen dazu in der Software.
Weiß jemand wo ich dazu was finde?
Gerne boost!
Moinsen in die Runde,
hab jetzt alles verkabelt und die Software läuft. Musik kann ich übers Webinterface hochladen und abspielen 😎
Allerdings funzen weder RFID-Reader noch die Steuer-Buttons (Start/Pause, Lauter, Leiser, Vor, Zurück).
Beim RFID verwende ich das JOY-IT RFID-RC522. Alle Kabel nach Anleitung angeschlossen.
Bei den Buttons verwende ich jene:
https://www.amazon.de/gp/aw/d/B082B1F88S?psc=1&ref=ppx_pop_mob_b_asin_title
Jemand eine Idee, was falsch sein könnte?
@smkcc @buchnema @maexchen1 @crocacrola
Spannend ist auch, dass mir das Webinterface sagt, dass GPIO-Buttons und RFID Reader deaktiviert sind. Beides lässt sich dort aber auch nicht aktivieren....
Zu dem Reader kann ich leider nichts sagen, da ich einen USB-Reader verwende. Bei den Buttons hatte ich mal das Problem das die Standardkonfiguration auf 2 Button Rotary-Encoder ausgelegt ist/war. Nach manueller Konfiguration der ini mit den entsprechenden Pins, funktionierte es dann.
@smkcc
So, PIN-Konfi gecheckt. Die passt...
Kann ich mir nicht vorstellen. Ich habe auch einfache Taster verwendet. Es wird ja nur ausgewertet ob der Pin HIGH oder LOW ist, ein Schalter wäre da eher hinderlich, da der Zustand dann permanent wäre. Bin kein Elektrotechniker, korrigiert mich bitte falls ich falsch liege. 😝
@SamuelCooper @smkcc @buchnema @maexchen1 @crocacrola
schwierig zu sagen, welche Anleitung hast du genutzt? Hier find ich der Verkabelung schön bebildert:
@SamuelCooper @smkcc @buchnema @maexchen1 @crocacrola
ah okay ich kannte bis jetzt nur http://phoniebox.de, was im Moment irgendwie nicht funktioniert, dort dann mit GitHub https://github.com/MiczFlor/RPi-Jukebox-RFID (sieht etwas neuer aus) ... auf den ersten Blick sieht so aus als wären die Buttons auf anderen GIPOS angeschlossen. Vielleicht hilft dir das ja auf Github etwas weiter, eine Ferndiagnose. Auf Archive.org funktioniert dies aber noch https://web.archive.org/web/2022101310
Musik, Podcasts, Hörspiele, Webradio, sogar Spotify spielt die Musikbox. Einfach die Phonie-Karte über die Box streichen und der Hörspaß beginnt. Die Komponenten sind schnell zusammengesteckt und die Software gibt es gratis im Netz. Über WLAN lässt sich die Phoniebox auch mit Handy, PC und Tablet steuern.
Kann mich erinnern, dass @crocacrola eine gebaut hat. Vielleicht hat er noch ein paar Links oder so...

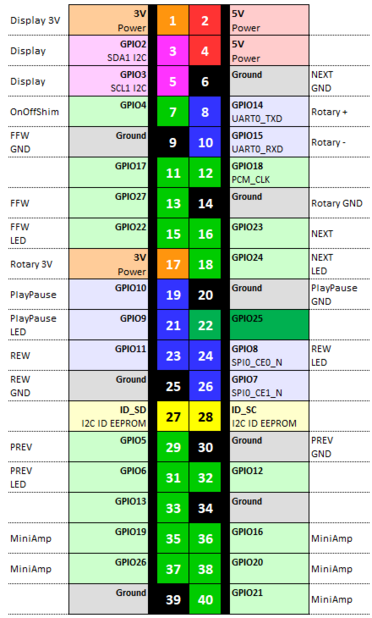

@SamuelCooper Das ist individuell und hängt davon ab welche Teile welche Anschlüsse benötigen (Pinout gibts beim Händler oder Hersteller) und wie man sie im Gehäuse verlegen möchte. Ich hab z.B. geschaut, dass möglichst wenig über Kreuz geht und die Pins möglichst nah am Bauteil liegen. Alles aufschreiben, ausprobieren, optimieren und dann kommt man irgendwann auf z.B. so eine Aufteilung
Input gibts auf Websites wie von Splitti oder zB. https://www.steffr.ch/phoniebox/
Ich habe unserer Tochter zu Weihnachten eine Phoniebox gebaut. Grundsätzlich findet man alle nötigen Informationen auf der Webseite der Phoniebox, ich beschreibe hier rudimentär die Schritte die ich gemacht habe und die verwendete Hardware. Die Front wurde gefräst, der Rahmen vom OLED-Display mit PLA gedruckt und die Symbole gelasert, alles mit dem Snapmaker 2.0 A350. … Continue reading Phoniebox →
