Show threadrealdJan 6

0201 wird wohl nicht meine Lieblingsgröße werden. Gut Aussehen tut es auch nicht, die Messung zeigt aber genau 270 Ohm, die LED leuchtet und nach der Reinigung war der Widerstand noch da. 🙂

Nächste Stufe wäre dann die stonehenge challenge, vielleicht klappt es dieses Jahr ja damit.

#reworkctf

realdJan 6
Nachtrag #reworkctf. Neuer Versuch mit den neuen Widerständen. Beim Auspacken den ersten auf die Platine geworfen und nicht wiedergefunden. Der zweite ließ sich dann gut ins Zielgebiet setzen. Jetzt irgendwie festlöten, nein nicht 90 Grad verdreht und nur an einem Pad. Versucht zu korrigieren und weg war er. Musste also irgendwo noch an der Lötspitze sein. Nach ein paar mal "Umrühren" saß er auf einmal richtig. Fühlte sich nach reinem Glück an als nach Kontrolle.
Show threadrealdDec 7

@cccpresser C17: Das ging so gerade eben noch ohne die Temperatur hochzudrehen. Hier hätte ich mehr Schwierigkeiten erwartet, da ich vor ein paar Wochen an den Elkos in einem DSL Modem kläglich gescheitert bin.

Dann noch die Firmware drauf und...es tut! 😸

Vielen Dank für diese tolle Herausforderung! Habe viel dazu gelernt und kann das #ReworkCTF wärmstens weiterempfehlen!

Show threadrealdDec 7

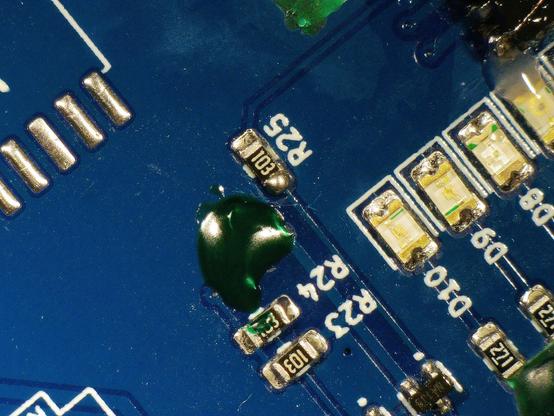

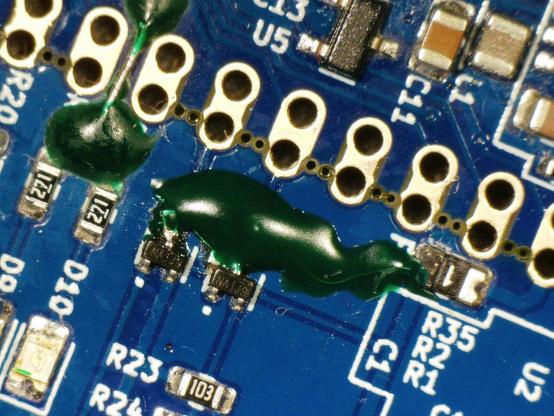

@cccpresser C16 Was für ein Drama. Offensichtlich war es keine gute Idee einen Tee zum Frühstück zu trinken. Die Widerstände machten was sie wollten und waren kaum zu bändigen. Gestern waren die Hände irgendwie ruhiger. Eigentlich sollte das alles ganz anders werden, aber irgendwann einfach froh gewesen, dass Kontakt da war. Daher schnell den Tatort unter einer dicken Schicht Lötstopplack verschwinden lassen. Nicht dass das noch einer sieht.

#ReworkCTF

Show threadrealdDec 7
@cccpresser C14: Es lief bisher zu rund. Der Kondensator war erst nach mehreren Versuchen zum Halten zu bringen. Messung sagt aber, dass das Drama funktioniert. C15: Die LED hat sich kurz gewehrt, dann aber doch ihren Platz verlassen. Sie dann richtig herum zu drehen war schwierig, da sie voll mit Flussmittelresten und sehr klebrig war. Mit etwas Ausdauer aber machbar. #ReworkCTF
Show threadrealdDec 7

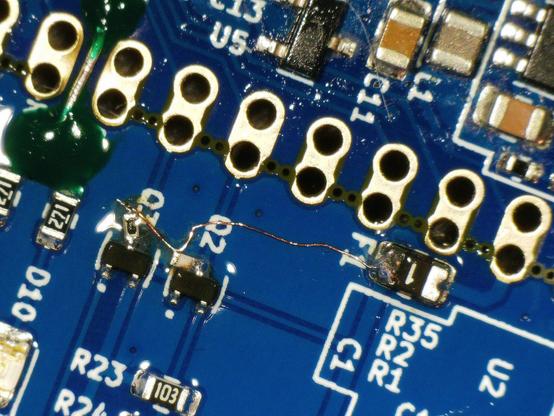

@cccpresser C12: Etwas einfaches zum wach werden. C13: Die kürzere Strecke einfach mit Lötzinn zu überbrücken hat leider nicht geklappt. Der Draht sollte dann auch etwas anders, aber fest ist fest. Unter einer Ladung Isopropanol wirken die Bilder sehr viel schöner als auf dem Bildschirm. Weniger Flusen und kaum Reflektionen. Vielleicht doch mal polarisierendes Licht besorgen. #ReworkCTF
Show threadrealdDec 6

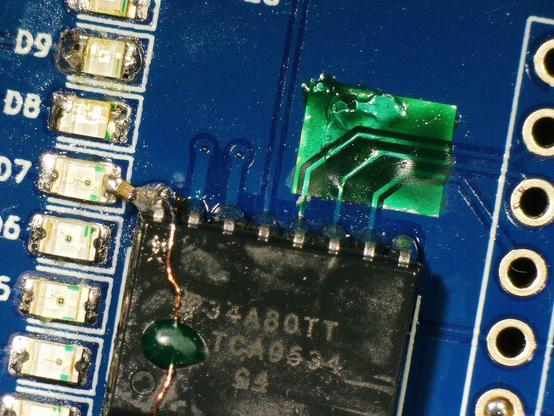

C09: Die neue Kuperlackdrahtabziehpinzette bewährt sich. Die Präzisionspinzette auch. C11 war hart. Verbindungen von Pins nebeneinander sind kein Problem, nur nicht von den Pins zur Platine... Erstmal bis hierher, der Kater verlangt sein Abendessen. 😻 #reworkctf
Show threadrealdDec 6
#reworkctf Zunächst bleibt festzustellen, dass Flussmittel und Katzenhaare eine ganz schlechte Kombination sind. 🙀 Kurzfristig sah es so aus als wäre der fehlende Widerstand der "C04 Missing part" challenge aufgetaucht - auf der Rückseite war ein Stück SMD Reel angeklebt. Leider waren alle 3 Fächer leer? Bei C06, C07, C08 und C010 mal eine kleine Drehfräse aus China ausprobiert. Geht eigentlich ganz gut nur ist schlecht sichtbar wie weit schon gefräst wurde.
Show threadrealdDec 6

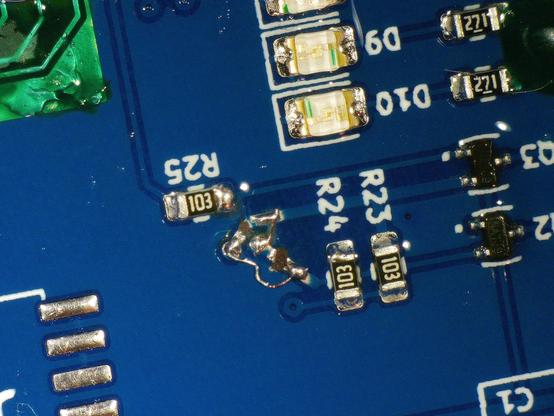

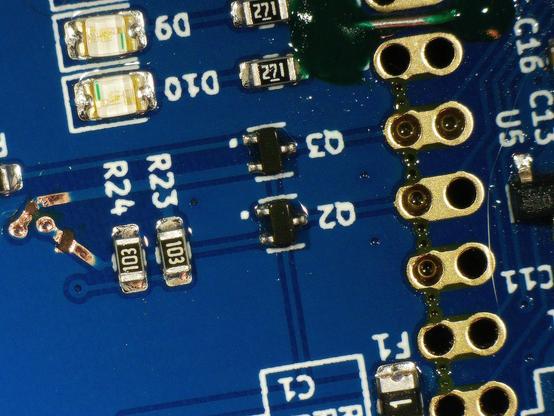

#reworkctf C03: Geniale Idee 2 SMD Widerstände übereinander als Parallelschaltung zu stapeln. Funktioniert überraschend gut. C04: R19 fehlt. Passend (270 Ohm) sollten R28 oder R29 sein. Beide sind jedoch nicht bestückt? Ist das die zusätzliche Challange? 🤔 C05: Auch hier hat der Hersteller wohl zu viel "repariert", es musste kein Lack auf dem Pad entfernt werden. Die Bestückung war daher vergleichsweise einfach.
realdDec 6

#reworkctf C00-C02: Laut geflucht: ja. Anzahl Stücke Kupferlackdraht unwiederbringlich weggeschnipst: 2
Katzenhaare entfernt: einige

TBC
