OSINT-исследователь Крис О'Вики собрал распространяющуюся в российских каналах информацию о решении направлять все производимые в РФ беспилотники в создаваемые Войска беспилотных систем.
В российском Z-сообществе уже продолжительное время критикуют назначение генерал-лейтенанта Юрий Ваганов командующим Войсками беспилотных систем. Отмечается, что, несмотря на высокое звание, он не имеет профильного военного образования и боевого опыта.
Среди российских военных и Z-блогеров за Вагановым закрепилось неофициальное прозвище «Унитаз», связанное с его прошлым бизнесом в сфере сантехники. Позже он занялся поставками беспилотников для ВС РФ.
На этом фоне часть Z-авторов заявляет, что надежды на полноценную интеграцию дронов в структуру общевойскового боя фактически разрушены, а само назначение рассматривается как решение, продиктованное коммерческими интересами.
Также звучит критика в адрес поставляемых структурой Ваганова БпЛА и систем РЭБ — по словам российских военных блогеров, техника имела низкое качество и пользовалась плохой репутацией в войсках.
Дополнительные вопросы вызывает и сам процесс формирования Войск беспилотных систем. По данным Z-каналов, туда активно переводят опытных операторов БпЛА из уже действующих подразделений, тем самым ослабляя существующие части.
При этом подготовка новых операторов, как утверждается, нередко носит формальный характер и не обеспечивает необходимого уровня квалификации.
На этом фоне российское руководство, по сообщениям источников, приняло решение направлять новые партии дронов преимущественно именно в Войска беспилотных систем.
Один из российских Z-авторов сравнил такой подход с ситуацией, при которой все радиостанции передавались бы исключительно подразделениям связи, оставляя остальные части без средств коммуникации.
По мнению Z-сообщества, подобная модель способна создать ещё более выраженный дефицит беспилотников в войсках, который уже ощущается на фронте.
В частности, российские военные жалуются на нехватку FPV-дронов для уничтожения повреждённой украинской бронетехники, из-за чего часть техники удаётся эвакуировать в тыл и восстановить.
Ситуацию дополнительно осложняет кризис российского волонтёрского движения: блокировки и ограничения вокруг Telegram затрудняют проведение сборов, а усиление контроля со стороны таможни влияет на импорт китайских комплектующих для дронов.
Дополнительное давление могут создать и дальнейшие меры российских властей против VPN и криптовалют, поскольку это способно осложнить закупку БпЛА и компонентов самими российскими военными за собственные средства.
@yigal_levin
#OSINT #Россия #БПЛА #Дроны #FPV #РЭБ #ВСРФ #Zканалы #Война #Украина #АрмияРФ #Беспилотники #ВоенныеТехнологии #DroneWarfare #Telegram #VPN #Криптовалюты #Китай #Логистика #Военкоры
Выносные антенны для FPV-систем — это уже не «аксессуар», а полноценный элемент боевой инфраструктуры связи. Именно они позволяют вынести точку приема или передачи сигнала из радиотени: из блиндажа, кузова техники, под плотной кроной или складками рельефа — туда, где обычная антенна теряет линк.
Ниже — ключевые параметры, которые реально влияют на устойчивость видеоканала и управления.
Поляризация (Polarization)
Базовое правило: поляризация антенны на борту и на выносе должна совпадать.
• RHCP/LHCP (круговая) — основной стандарт для FPV-видео на 5.8 ГГц. Такая схема лучше режет отражения и снижает мультипассинг, особенно в городе, среди металлоконструкций или в лесополосе.
• Linear Vertical/Horizontal (линейная) — чаще применяется в каналах управления: ELRS, Crossfire, 868/915 МГц. Даёт хороший радиус покрытия, но сильнее зависит от положения аппарата в пространстве.
Усиление антенны (Gain, dBi)
Именно усиление определяет компромисс между дальностью и сектором покрытия.
• 2–3 dBi — всенаправленные Omni-антенны. Максимальная свобода манёвра и покрытие 360°.
• 9–20 dBi — направленные системы: Patch, Helical, Yagi. Позволяют работать на серьёзных дистанциях, но требуют точного наведения, поскольку луч становится узким.
Диаграмма направленности (Beamwidth)
Чем выше усиление — тем уже рабочий сектор.
• Горизонтальный угол определяет допустимое отклонение дрона по азимуту.
• Вертикальный угол особенно критичен при работе с перепадами высоты. Узкий луч может «потерять» аппарат даже при хорошем RSSI.
КСВ / VSWR
Ключевой параметр согласования антенны и тракта.
• Идеал — 1.0
• Рабочая норма — 1.2–1.5
• Выше 2.0 — уже риск перегрева и деградации передатчика.
Высокий КСВ означает, что часть мощности отражается обратно в модуль вместо выхода в эфир.
Кабель выноса — главный источник потерь
На практике именно кабель чаще всего «убивает» весь выигрыш от хорошей антенны.
• На 5.8 ГГц дешёвый RG174 способен съесть усиление буквально за пару метров.
• Для длинных выносов используют низкопотерные коаксиалы: LMR-400, RG-223 и аналогичные.
• Каждый переходник и разъём добавляет потери. Один SMA/RP-SMA переход — это примерно минус 0.5 дБ.
Типовые конфигурации
Система| Антенна| Особенности
Видео 5.8 ГГц| Triple Feed Patch / Helical| Высокая дальность, узкий сектор
ELRS 750/915| Yagi / Moxon| Стабильный линк за пределами прямой видимости
Универсальный вынос| Pagoda / Mushroom на мачте| Хорошее круговое покрытие
Практика эксплуатации
• При длине трассы более 10–15 метров пассивный вынос часто становится неэффективным. Тогда используют активные репитеры: приёмник размещается прямо у антенны, а вниз передаётся уже цифровой поток или видеосигнал.
• Мачтовые системы требуют грозозащиты. Без разрядников первый же близкий разряд может уничтожить тракт.
• Все внешние соединения обязательно герметизируются: термоусадка с клеем, сырая резина, влагозащита разъёмов.
В современных условиях FPV уже давно превратился в полноценную радиосистему, где успех определяется не только мощностью передатчика, но и грамотной архитектурой антенн, кабелей и размещения оборудования.Теги:
#FPV #Дроны #РЭБ #Связь #Антенны #ELRS #Crossfire #FPVDrone #Радиосвязь #UAV #DroneTech #Тактика #5_8GHz #RF #ВоенныеТехнологии #БПЛА

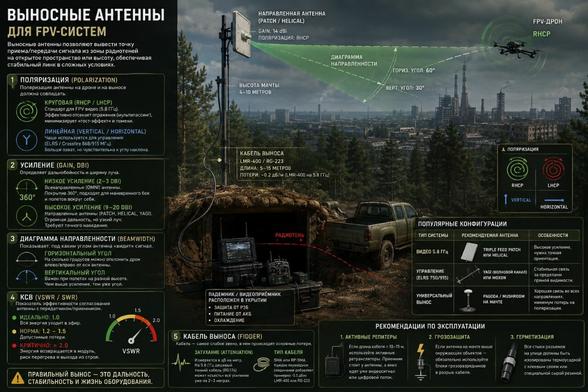

Визуал:
Схематичная инфографика в стиле military-tech:
— блиндаж или пикап внизу кадра;
— выносная мачта с направленной антенной Patch/Helical;
— FPV-дрон на дальнем рубеже;
— показаны лучи диаграммы направленности;
— подписи: RHCP, Gain dBi, VSWR, LMR-400;
— фон: лесополоса и городской индустриальный ландшафт;
— стиль: смесь Habr + tactical engineering briefing.
