0mega
Moin Fediverse, ich habe da mal wieder eine nischige Frage. Welche sind denn die momentan billigsten 433 MHz-Transceiver? Modulation und Durchsatz sind mir ziemlich egal, Schnittstelle auch so ziemlich. Es wäre allerdings wichtig, dass es sie als fertige Module gibt, so wie dieses Exemplar. #diy #433mhz #transceiver #module

Edit: Hab günstige CC1101-Module aufgetrieben, die sollten den Zweck absolut erfüllen
RFM69HCW 433Mhz 433 Mhz HopeRF Funk Modul ISM Transceiver FSK SPI Arduino – MAKERSHOP.DE

Mar 10 at 12:04amWeb
Show thread0megaMar 10
Mit dem TI CC1101 scheint es einige günstige Module zu geben, ich denke davon werde ich mir mal ein paar ordern ​​ auch, wenn die ein bisschen mehr können, als ich brauche ​​ #diy #433mhz #transceiver #module
Show threadrealdMar 10
@0mega @33dBm Qiachip WL102-341, Suchbegriff: 433 MHz RF Superheterodyne. Die werden auch von draussenfuchs.de verwendet und sind ganz ordentlich. Hatte auch schon andere, aber da war die Frequenzstreuung immer eine Ecke größer. HTH.
Show thread0megaMar 10
@33dBm @reald Das klingt vielversprechend, ich schaue sie mir mal an. Danke schon mal ​​
Show thread0megaMar 10
@33dBm @reald Ah ne, ich würde schon einen Transceiver bevorzugen und keine getrennten Module für RX/TX. Aber preislich sind die Dinger schon recht attraktiv ​​
Show threadMarcus MüllerMar 11
@0mega wenn dir die Rate und sonst alles egal ist, warum dann 433 MHz?
Show threadMarcus MüllerMar 11
@0mega (also: mach mal requirements aus use case, nicht aus hamwirbishersogemacht, bitte :) )
Show thread0megaMar 11
@funkylab Haha ja, hast ja Recht ​​ Ich habe zwar schon einen Batzen Transceiver bestellt, aber why not:

Reichweite unter verschiedenen Bedingungen, Energieverbrauch und Preis, außerdem soll senden und empfangen mit einem Modul möglich sein. Geht im Grunde darum, dass einige Mikrocontroller den Status eines Sensors senden sollen. Ich kann mir vorstellen, dass die Controller die Pakete untereinander Mesh-artig weiter verbreiten, aber das ist erst mal nur eine Überlegung und hat ja dann eher mit der Programmierung zu tun ​​

Ich habe mir ein paar Alternativen angeschaut, die man so in der Wildnis finden kann - LoRa-Module, 2,4 GHz-Transceiver wie den nrf24l0, über BT und WiFi nachgedacht. Ich bin dann noch über den CC1101 gestolpert, den es auch auf sehr günstigen, fertigen Modulen gibt und mir davon 10 Stück geordert. Das Datenblatt sieht sehr vielversprechend aus und wenn ich mich nicht grob verlesen habe, lasse ich mir mit dem Modul sogar die meisten interessanten Bereiche im ISM-Band offen ​​
CC1101 Datenblatt, Produktinformationen und Support | TI.com

TI-Produkt CC1101 ist ein(e) Energieeffizienzter Drahtlos-Transceiver für Sub-1 GHz. Parameter-, Bestell- und Qualitätsinformationen finden

Show threadMarcus MüllerMar 11

@0mega ok, aber dann müssen wir jetzt mal wirklich requirements aufschreiben:

- wie weit muss es funktionieren (in metern)
- wie viel Strom (in mA) darf es ziehen empfangsbereit zu seien, und wie viel, wenn man sendet?
- wie viele Sensoren, wie häufig oder unter welchen Bedingungen
- welche Größe kannst du vertragen (min-max, in mm)
- wie viele Daten auf einmal (in bits oder Bytes)
- wer muss mit wem (Sensor-zentrale-zurück "Stern", oder Sensoren untereinander, oder Mesh mit weiterleiten)

Show threadMarcus MüllerMar 11
@0mega
- brauchst du Authentifizierung?
- brauchst du Verschlüsselung?
- was für eine Stromversorgung gibt es (Knopfzelle, Lithium-akku 3000 mAh, Bleigelakku, Netzteil, Solarzelle+Supercap…)
Show thread0megaMar 11
@funkylab Ich glaube so weit müssen wir das echt nicht aufdröseln, die CC1101 sind nächste Woche im Briefkasten ​​ Aber aus informativen Gründen:
- Wie weit? Zwischen 50 und 400m kann da alles drin sein. Indoor/Outdoor gemischt
- Wie viel Strom? <250mA maximal, einfach "je weniger desto besser" in Hinblick auf die Batterieladung
- Wie viele Sensoren? Ein AM312
- Welche Größe? Streichholzschachtel wäre nett, man sollte davon bequem einige (max. 9) im Rucksack stapeln können
- Wie viele Daten? Da ich noch kein Protokoll dafür habe, schätze ich grob 64 Bytes
- Wer muss mit wem? Alle Werte müssen an einem Ziel landen, die Kisten dazwischen sollen entweder ihre eigenen Daten senden oder empfangene Pakete weiterreichen - also wird es vermutlich auf etwas Mesh-artiges hinauslaufen. Paar Byte zur Identifikation, Zeitstempel und vlt. eine Prüfsumme, die der Mikrocontroller auch in einem Array pflegt um bereits weitergeleitete/empfangene Pakete zu verwerfen
- Authentifizierung? Nicht wichtig
- Verschlüsselung? Nicht wichtig
- Stromversorgung? Akkus aus Einweg-Vapes (3,7v, verschiedene Kapazitäten, ein TP4056 weil ich die gerade rumliegen habe). Der kleinste ist ein 13300 (360mAh). Als LDO hätte ich HT7333 zur Hand, wenn wie bei den CC1101 die Module mit 3,3v laufen
Show threadMarcus MüllerMar 11
@0mega das klingt doch tatsächlich ziemlich nach nem IoT-Standard wie LoRa (wahrscheinlich genau das, weil billig wie das Modul dass du verlinktest: Digikey https://www.digikey.de/short/95rz2bvf, TME https://www.tme.eu/de/details/rfm98w-433s2/rf-module/hope-microelectronics/ ); aber wenn optimierung hier wirklich "billigst" und "in Europa zu kaufen ohne direkt in China zu ordern", vermutlich irgendwas von HopeRF, sowas wie RFM69W (gibt's bei TME sowas).
Sonst, Bauchgefühl, Kostenfaktor ist der "zweite chip", also separater microcontroller neben der RF-MCU;

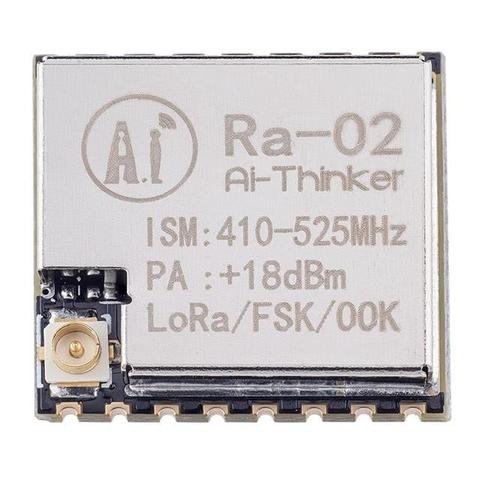

RA-02 | DigiKey Electronics

Heute bestellt, heute ausgeliefert. RA-02 – Allgemeines ISM-Band <1GHz LoRa™ HF-Transceiver-Module 410MHz bis 525MHz Antenne nicht enthalten, I-PEX Oberflächenmontage von Ai-Thinker. Preisgestaltung und Verfügbarkeit für Millionen von elektronischen Komponenten von DigiKey.

DigiKey Electronics
Show threadMarcus MüllerMar 11

@0mega und ich denk, so für für 2,90€ einzeln, ab 10 billiger gibt's microcontroller mit nem 433 MHz RF transceiver frontend drin (z.B. EFR32FG23L), und nem generell nutzbaren Cortex-M3, der dann mehrer Klatschen mit einer Fliege… irgendwie so.

Deine Anwendung *klingt* verdammt nach Smart Metering, deswegen schlag' ich mal dreist auch noch vor, dass du dir "Wi-SUN"-kompatibles anschaust. Silabs hat da was, und das ist auch noch finanzierbar.

Show thread0megaMar 11
@funkylab Ich hau mich gleich hin ​​

Für die Cc1101 habe ich jetzt etwa 1,60 pro Stück bezahlt ​​ sowas Schickes wie die Erf32fg23l sind bei meiner Suche gestern leider nicht rausgekommen, aber die behalte ich auf jeden Fall im Auge ​​ danke fürs mithelfen ​​
Show threadMarcus MüllerMar 11
@0mega gerne. "Bauteile für eigene Projekte, die nie fertig werden" ist ja was, wo ich mich auskenn…
Show thread0megaMar 12
@funkylab Projekte die nie fertig werden? Sowas ist mir toootaaaaal fremd ​​ Ich muss vor allem mal meine schlechte Angewohnheit loswerden, mir Dinge auszudenken, die einfach zu groß für mich sind ​​
