🛠️ Wziąłem wieczorem na tapet "stare futro", czyli Fujitsu Futro S550-2.

Zasilanie 20V jest na płycie, więc to nie zasilacz. Ale ani bipnie, ani diodką nie zaświeci, nic, śmierć mózgowa. Elektrolity nie spuchnięte.

Tak się zastanawiam, czy nie brakuje jakiegoś elementu przy zasilaniu, te cztery punkty lutownicze obok kondensatora "w kwadrat" nie wyglądają na "fabryczny brak elementu", tylko jakby coś zostało urwane. Ale mogę się mylić.

Edit: dzięki pomocy @asbb wiem już, że to puste miejsce fabrycznie, dzięki

Ma ktoś doświadczenie? Albo taki sam egzemplarz? Albo zdjęcie?

#DIY #Repair #Reinstall #Reuse

Nov 9 at 5:29pmWeb
Show threadTWezmyrNov 9
@m0bi niby można by pomyśleć, że to mostek prostowniczy składający się z 4 diod, ale to wszystko zależy od tego, co widać od spodu.
Show threadm0bi ⁂Nov 9

@T_Wezmyr

Dzięki. On z zasilacza dostaje już 20V stałego, więc chyba nie potrzebuje mostka prostowniczego?

Zdemontuję płytę i zobaczę.

Show threadTWezmyrNov 9
@m0bi a może tam były tylko mostki albo stabilizator jakiś. Hm, na elektrolity to miejsce… a może cewki? No dobra, zobaczmy, co od spodu.
Show threadm0bi ⁂Nov 9

@T_Wezmyr

Już dostałem zdjęcie że to oryginalnie "puste miejsce". Szukam dalej co się dzieje

https://mastodon.social/@asbb/115520935194064045

Show threadm0bi ⁂Nov 9

@T_Wezmyr

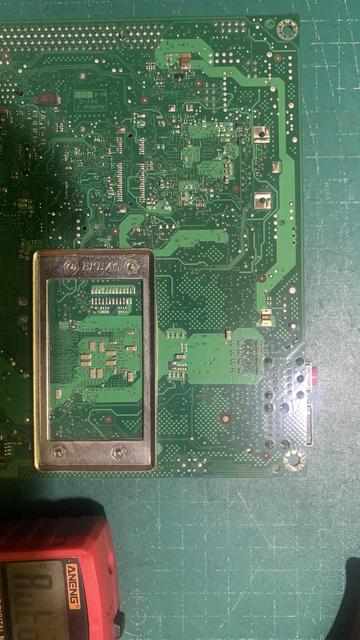

Hmm, "na oko" nic tu nie wygląda na upalone czy przegrzane. Nie mam kamerki termicznej by ewentualnie sprawdzić, co się grzeje. Chyba się poddam :)

Show threadasbbNov 9
@m0bi tu jest np. zdjęcie i te cztery punkty są puste:
https://stare.pro/catalog/puuska/fujitsu-futro-s550-2
Fujitsu Futro S550-2 - Zbiory - Stare Programy

Zobacz wpis urządzenia Fujitsu Futro S550-2 z kolekcji użytkownika JoKo13PL

Show threadm0bi ⁂Nov 9

@asbb

O widzisz, dzięki. Czyli to nie to.

Ale dlaczego nie znalazłem tych fotek? Tylko kaczka raczy wiedzieć ;)

Show threadSzescstopniNov 9
@m0bi Dwa czy trzy lata temu chodził.
Show threadTWezmyrNov 9
@m0bi a na dowolnym wyjściu USB jest jakieś napięcie? Czy na włączniku zasilania jest jakieś napięcie?
Show threadm0bi ⁂Nov 9

@T_Wezmyr

USB nic, sprawdzałem lampką ledową. Na włączniku też nic, jakaś oporność się pojawia na mierniku auto.

Show threadTWezmyrNov 9
@m0bi czyli te 20V w zasadzie nigdzie "nie wchodzi", bo gdzieś na płycie byś je znalazł (zakladając, że zasilacz je daje) lub wartość 12V lub 5V. Gdzies je wyczaiłeś?
Show threaddmi 💽 Nov 9

@m0bi FYI S550/S700/S900 miało chyba z 5 różnych rewizji z bardzo małymi różnicami między sobą. nie wiem gdzie leżą moje w tym momencie więc nie zrobie Ci zdjęcia płyty, ale jak na mój gust raczej fabryczne, nie urwane

sprawdź przycisk zasilania - miałam ze swoim w penwym momencie problemy. SuperIO powinien włączyć białą diodę power zaraz przy przycisku, jeśli to się nie dzieje to jest walnięty chipset lub problem z zasilaniem

możesz też sprawdzić czy zasilacz nie jest walnięty (tj. bez obciążenia może i daje 20V, nie wiesz czy nie brakuje mu mocy ze starości). Wrzucasz mu jakikolwiek zasilacz jaki się zmieści w porcie, center-positive, 12V lub więcej. regulator na płycie nie potrzebuje nic więcej :)

poza tym możesz spróbować oczywistości typu wyjąć baterię CMOS i spróbować jeszcze raz

Show threadm0bi ⁂Nov 9

@domi

Dzięki, już wiem, że fabrycznie nic tam nie ma, dostałem zdjęcie z netu.

Przycisk: zwierałem ręcznie, nic.

Zasilacz jest ok, inny laptop na nim pracuje.

Bateryjka sprawdzona.

Kończą mi się pomysły ;)

Show threaddmi 💽 Nov 9

@m0bi jak go testujesz? bo on by default nie piszczy, więc jedyny znak życia to ta diodka z przodu.

możesz spróbować go włączyć i pomierzyć napięcia na szynie PCI albo USB.

o, jeszcze spróbuj znaleźć zworkę CMOS_CLR i sprawdź czy w odwrotnej pozycji się nie odpali

Show threadWojtek B.Nov 9
@m0bi O ile dobrze pamiętam, to Futrzaki były kapryśne, jeżeli chodzi o nieoryginalne zasilacze.
Show threadm0bi ⁂Nov 9

@joahim

Sprawdziłem dwa pewne zasilacze.
Gniazdo wygląda na standardowe, chyba nie ma żadnego ukrytego bolca z opornikiem do detekcji?

Oryginalnego zasilacza nie mam.
