Christoph RussowHi Elektronikbubble weiß zufällig jemand was das hier im Bild für ein (verschmortes) Bauteil ist?
Beschriftung ließt sich "R47"
#Elektronik #Bauteil #durchgebrannt

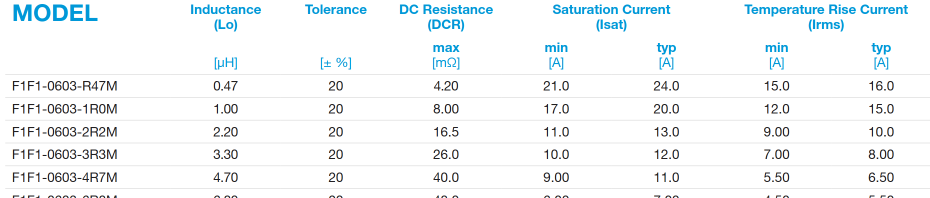

@rasos @kkarhan @jnbhlr @Exilsarahl @jurishon @keksdosenmann @henryk @anathem Vielen Dank für euren Input! Ich denke auch dass es sich hierbei eher um eine Induktivität als einen Widerstand handelt. Beim genannten Wert bin ich mir allerdings unsicher da die Tabelle im verlinkten Datenblatt für "R47" einen wert von 0,47µH angibt (R = Dezimalpunkt/Komma).
@rasos @kkarhan @jnbhlr @Exilsarahl @jurishon @keksdosenmann @henryk @anathem
Achja Bauteil größe ist 4mm * 4,1 mm * 1,8mm (b*t*h)
Kevin Karhan
@CodeAddicted R bedeutet i
d.R. Widerstand (Resistor)...
- Ohne Datenblatt bzw. Schematics wirste leider nicht die korrekten Werte erhalten!
Dave@CodeAddicted Sieht nach nem 0.47 Ohm Widerstand aus. Mit etwas mehr Abwärmevermögen als ein Standard-SMD-Widerstand (vllt 1W?), vermutlich ein Teil der Spannungsversorgung.
Henryk Plötz@CodeAddicted Ich tippe auf Induktivität 0,47uH https://www.mouser.de/ProductDetail/Eaton-Electronics/HCM0703-R47-R oder so. Dafür spricht der quadratische Grundriss (Widerstände sind meist länglich).
Admiral Cyberspace✅@henryk @CodeAddicted es ist in jeden Fall ein Symptom und nicht die Ursache. Wenn die Spule so aussieht ist irgendwas dahinter noch kaputt. (Und ja, es ist eine Spule. Die Größe solltest du noch einmal messen)
@keksdosenmann @henryk Ich vermute die Ursache dürfte vorallem ein Hitzestau gewesen sein habe hier noch ein Übersichts Bild angehängt: https://chaos.social/deck/@CodeAddicted/114484760918422874 Direkt über dem Bauteil war eine M2 SSD die relativ war wurde und der ganze Rechner stand in einem Netzwerkschrank der leider nicht der kühleste war. Außerdem ist der einzige verbaute lüfter in dem PC (vom bild aus gesehen) unter dem Mainboard und kühlt nur die CPU.
Christoph Russow (@[email protected])
Attached: 2 images @[email protected] @[email protected] @[email protected] @Exilsarahl @[email protected] @[email protected] @henryk @[email protected] Vielen Dank für euren Input! Ich denke auch dass es sich hierbei eher um eine Induktivität als einen Widerstand handelt. Beim genannten Wert bin ich mir allerdings unsicher da die Tabelle im verlinkten Datenblatt für "R47" einen wert von 0,47µH angibt (R = Dezimalpunkt/Komma).
@CodeAddicted @henryk also laut Datenblatt des benachbarten Spannungsreglers müssten es 1 uH sein, siehe https://www.aosmd.com/res/datasheets/AOZ1268QI-01.pdf . Da dort eindeutig r47 steht und nicht 4r7 handelt es sich um 470nH bzw. 0.47 uH Induktivität. Vielleicht ein mpl-al4020-r47 oder irgendwas anderes im 4020-gehäuse. Bitte schau Mal wie groß der gegenwärtige Wiederstand über diese Spule ist. Müsste Nahe 0 Ohm sein, dann ist sie noch nicht durchgebrannt. Ich fürchte aber immer noch das sich da noch anderes kaputt ist
@keksdosenmann @henryk eben mal im eingebaute zustand gemessen und bin bei 0,3-0,4 Ohm gelandet.
@CodeAddicted @henryk klingt erst Mal nicht soo falsch. Und eine Spannung gegen Masse ist da noch? Oder glüht das sofort wenn man es einschaltet?
@keksdosenmann Netzteil angesteckt: 0V gemessen an beiden Pins der Spule. Wird auch nicht warm. Einschalter von dem Rechner bewirkt auch nix bleibt "tot".
@CodeAddicted das klingt nicht so toll. Vielleicht hat sich da auch der Schaltregler verabschiedet. Du kannst noch Mal vor dem Schaltregler messen, (grüne Markierung), da sollte ne Spannung sein. Ansonsten wird es schwierig den Fehler aus der Ferne einzugrenzen. Vielleicht hilft dir ein lokaler hackerspace wenn es da ein paar interessiere gibt...
@keksdosenmann du meinst an der dem Schaltregler zugewandten Seite des Kondensators?
@CodeAddicted genau. Da wird der Schaltregler mit der Eingangsspannung versorgt. Ohne die kann der gar nicht arbeiten (Pin 7-9) die müssen da erst Mal Anliegen, und wenn die da ist, und am Pin 2 ein high anliegt müsste am Ausgang (unsere z.Zt. spannungslose Spule) ne Spannung rauskommmen. Wenn hier schon keine Spannung anliegt, muss man Mal schauen was da noch zwischen Eingangsspannung und dem Regler gegebenfalls dazwischen liegt, was ebenfalls kaputt ist oder nicht durchgeschaltet wird.
@keksdosenmann da kommt leider auch nix an (sowohl an den VIN pins nicht als auch an dem von dir genannten kondensator)
@CodeAddicted dann scheint mir weiter vorn noch ein größeres Problem zu lauern, hast du Mal geschaut ob überhaupt irgendwie Strom in das Board geht? Also ob was von der externen Stromversorgung reinfließt?
@keksdosenmann das Netzteil hat Saft 19V aber mehr hab ich noch nicht gekuckt.
@henryk @CodeAddicted es steht ja auch PL3 (L=Spulenelement/Induktivität) am Bauelement und nicht PR3 ;)
jurishon@CodeAddicted hierbei handelt es sich um eine Spule/Induktivität. Das R ist hier ein wenig verwirrend, steht aber für 4,7 μH.
Hier ein Beispiel: https://www.mouser.de/ProductDetail/Bel-Signal-Transformer/F1F1-0603-4R7M?qs=sGAEpiMZZMv126LJFLh8y8CmNjgZnMKnNk%2Fu3lOLZD8%3D
Achtunt, das Vorschaubild ist für 0.47 uH, details zur Beschriftung im Datenblatt
Roland Alton@CodeAddicted R = Resistor, die Nummer auf der Platine ist eine Durchnummerierung aller Widerstände datauf. Wenn R47 auf dem Bauteil stand, dann sind es 0,47 Ohm. Ist eher selten, könnten auch 47Ohm sein, dann stünde aber 47R drauf.
