Reparar un atornillador IKEA que no carga: cambio de batería 18650 y carga USB

Vivimos en una época en la que resulta demasiado fácil tirar a la basura cualquier dispositivo que deja de funcionar. En muchos casos no encontramos repuestos, no tenemos experiencia en reparaciones o simplemente el coste de llevarlo a un servicio técnico supera el valor económico del producto. La consecuencia suele ser siempre la misma: comprar uno nuevo y desechar el antiguo.

Sin embargo, muchas averías son sorprendentemente sencillas de solucionar.

En el artículo de hoy vamos a reparar un viejo atornillador eléctrico de IKEA que había dejado de funcionar tras años de servicio. Además, veremos cómo modernizarlo para que pueda cargarse mediante USB, algo que puede aplicarse a muchos otros dispositivos similares alimentados por batería.

Cómo funciona internamente

La mayoría de estos pequeños atornilladores tienen una electrónica muy sencilla compuesta por:

• Una batería de ion-litio tipo 18650.
• Un circuito de carga.
• Un interruptor de accionamiento.
• Un pequeño motor eléctrico.

Por tanto, cuando dejan de funcionar, normalmente el problema suele estar en la batería, en el circuito de carga o en ambos.

Diagnóstico de la avería

Lo primero que debemos hacer es desmontar cuidadosamente el atornillador y acceder a la batería.

Con un multímetro medimos la tensión entre los terminales de la celda 18650.

Si encontramos una tensión muy inferior a 3,7 V, es bastante probable que la batería haya llegado al final de su vida útil.

En mi caso utilicé una batería reciclada procedente de una power bank que ya no utilizaba, aunque también se pueden adquirir celdas nuevas por muy poco dinero.

Tras sustituir la batería comprobamos si el atornillador vuelve a funcionar.

Si sigue sin cargar o presenta problemas, es muy posible que el circuito de carga también se haya deteriorado con el paso de los años.

El problema del cargador original

Este modelo utilizaba originalmente un adaptador externo de 12 V y un circuito interno encargado de reducir esa tensión para cargar la batería de 3,7 V.

Después de años de uso, tanto la batería como el circuito de carga pueden degradarse.

En mi caso decidí eliminar completamente la electrónica original y sustituirla por un módulo cargador procedente de una power bank.

Actualmente estos módulos son muy baratos y fáciles de encontrar debido a la enorme popularidad de las baterías 18650, asi que si no dispones de una power bank que nos uses o para reciclar, estos módulos de carga también se puede adquirir aparte.

Tal y como vemos en la imagen de bajo su montaje es muy sencillo: conectáremos dos cables a la celda 18650 ( respetando la polaridad) y los otros dos irán al conmutador del motor ( en nuestro caso)

Instalación de la nueva batería y cargador USB

El procedimiento es bastante sencillo:

Si no disponemos de una soldadora por puntos, es recomendable utilizar abundante flux, limar las conexiones y realizar las soldaduras con rapidez para evitar calentar excesivamente la celda.

Una vez conectado todo, fijamos tanto la batería como el nuevo módulo utilizando silicona caliente.

Adaptando el conector USB

Aquí aparece el único trabajo mecánico de la reparación.

El antiguo conector de carga era un conector circular pensado para el cargador de 12 V, por lo que ya no nos sirve.

Buscando una ubicación adecuada, encontré espacio suficiente en la empuñadura, junto a la batería y cerca de la cinta para colgar la herramienta.

Con ayuda de un soldador caliente abrí una ventana en la carcasa y posteriormente la ajusté con una lima hasta que el conector USB encajó perfectamente.

Es importante reforzar mecánicamente la zona del conector con silicona caliente para evitar que se desprenda con el uso.

Montaje final

Antes de cerrar la carcasa conviene realizar varias pruebas:

• Verificar que la batería carga correctamente.
• Comprobar que el motor gira con normalidad.
• Confirmar que el conector USB queda firmemente sujeto.

Una vez comprobado todo, volvemos a montar los tornillos de la carcasa.

En la imagen de mas abajo podemos ver a la derecha como queda integrado el nuevo modulo de carga USB con la nueva celda y el circuito de carga USB ya funcionando pegado con silicona caliente a un lateral de la celda. Asimismo a la derecha he querido mostraros el aspecto del modulo de carga original averiado junto con su conector, apreciándose claramente el desgaste y sobe todo el tamaño muchísimo mayor que el nuevo modulo

El resultado es un atornillador completamente funcional que ahora puede cargarse mediante USB, igual que la mayoría de dispositivos electrónicos modernos.

Conclusiones

Esta sencilla reparación ha permitido recuperar una herramienta perfectamente útil que de otro modo habría terminado en la basura.

Además, la técnica utilizada puede aplicarse a multitud de dispositivos alimentados por baterías 18650, como linternas, pequeños aspiradores, juguetes, herramientas portátiles o sistemas de iluminación.

Con unos pocos componentes reciclados y algo de paciencia es posible prolongar durante años la vida útil de muchos equipos electrónicos, reduciendo residuos y ahorrando dinero.

Siempre quise un Case Power Bank, debido a la enorme cantidad de baterías de litio que estaba acumulando debido a que arreglaba computadoras  y bueno, las mías propias que dejaban de funcionar. Me parecía una buena idea para poder reciclar hasta la ultima gota de la vida de esas baterías, conocidas por que al pertenecer a un pack, cuando una falla, todas son desechadas para evitar accidentes. Y por accidentes me refiero a explosiones.

Especificaciones

No es un aparato muy avanzado. De hecho se salta las normas de seguridad que hacen que las baterías de litio sean desechadas en primer lugar. Por esto, es un poco peligroso usarlo, pero en cambio, agrega unas cuantas medidas de seguridad, claramente patateras, pero que sirven un poco para el travieso que compra esto sin pensar en los riesgos.

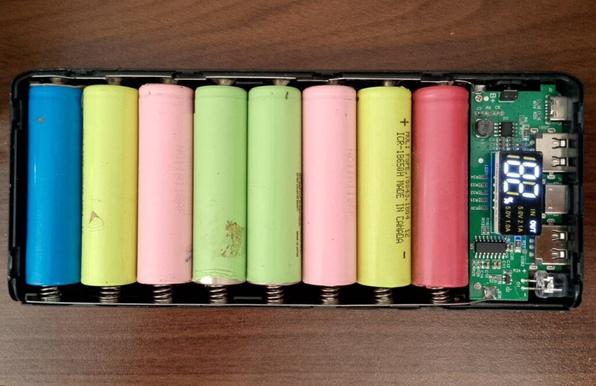

• Espacio para 8 baterías de Ion Litio en paralelo
• Pantalla LED que muestra el porcentaje de carga (Mas o menos)
• LED de linterna (Tremendo led para alumbrar como vela apagada)
• 2 Puertos USB (Salidas de 1 o 2 amperios, pero eso también es mentira)
• 1 entrada de carga micro USB
• 1 entrada de carga USB tipo C
• 1 entrada de carga IPhone (Ni idea de como se llama ese puerto)
• Controlador de carga ip5306

Puedes encontrar mas desarmes en https://interlan.ec/tag/desarme/

Case Power Bank

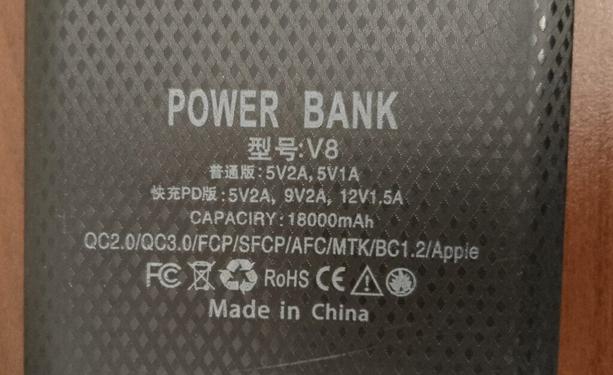

Es curioso como este aparato es tan simple y tiene tantas curiosidades. No necesariamente buenas, como ya podemos ver en la etiqueta que tiene impresa en un inglés muy mal escrito.Los símbolos en chino no los entiendo, pero me hago una idea con lo que esta escrito junto a ellos. Insinúa una capacidad de 18000 mAh, pero esto no depende del aparato sino de las baterías que se le ponga. Yo puse de varias capacidades porque no cuento con tantas del mismo tipo, así que, debido a su conexión en paralelo, debo sumar sus amperajes para obtener su potencia real. lo cual también es cuestionable puesto que son baterías viejas.También insinúa tener soporte para QC2.0 y QC3.0 pero su salida máxima solo son 2A así que no es capaz de activar esas funciones en los dispositivos compatibles.Lo que si ha funcionado hasta ahora, es el protocolo multicarga. Puede recibir energía por cada uno de los puertos que dispone, aunque nunca jala mas de 800mAh.

Observaciones

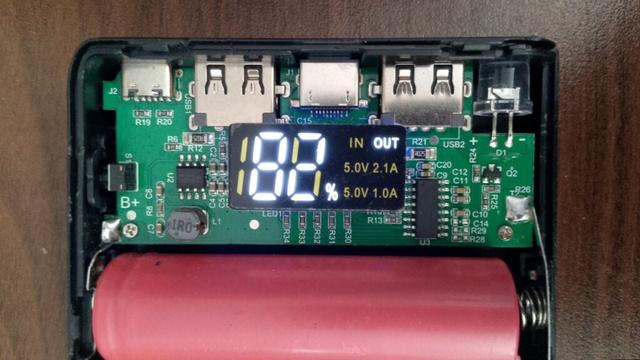

Según la info del producto en la tienda (info desaparecida por cierto), ademas de lo que insinúan los gráficos de su display LED, tiene soporte para entregar 1A por un puerto y 2 por el otro. Sin embargo, en pruebas de medición, simplemente entrega 2A por ambos puertos sin diferencia.El protocolo de carga QC requiere voltajes de 5V y mas de 1.5A asi que este aparato cumple, puesto que es capaz de entregar esa energía, sin embargo, carece del protocolo de negociación de QC.

La carga rápida es una tecnología patentada que permite cargar dispositivos con batería, principalmente teléfonos móviles, a niveles de potencia superiores a los 7,5 vatios (5 voltios a 1,5 amperios ) que permite el estándar USB BC 1.2, utilizando cables USB convencionales . El mayor voltaje disponible permite suministrar más potencia (vatios) a través de los cables sin un calentamiento excesivo. Dado que la corriente es menor para la misma potencia al aumentar el voltaje, se reducen las pérdidas resistivas , lo cual resulta significativo en cables largos.Wikipedia

Por ultimo, Los componentes del dispositivo son los que se esperaría de un banco de baterías, pero a diferencia de los bancos de baterías para laptops, este modulo no cuenta con control de temperatura, ni un control individual para cada una de las ocho celdas que puede alojar. Esto es peligroso puesto que es incapaz de conocer la salud de cada celda, inyectándoles energía en el mismo ciclo de carga a todas, lo que las degrada y daña a largo plazo, ademas de poder causar riesgos de sobre carga o sobre descarga, pues las baterías de ion litio, a diferencia de las de polímero de litio, no cuentan con un circuito limitador que las proteja.El nivel de carga se calcula en promedio a la energía que todas las baterías pueden transmitir. Esto es algo controlado por software, así que, debido a que solo hay dos terminales de carga para las ocho baterías, no es capaz de actualizar el estado en tiempo real. Esto significa que aunque saques todas las baterías menos una, el estado de carga no se actualiza hasta que remueves todas las baterías y se descarga el dispositivo, recalculandolo al regresar la energía.Este bajo control de energía produce errores de apreciación, puesto que el display puede mostrar una carga de mas del 80%, pero súbitamente quedarse descargado. O por otro lado, puede intentar hacer una sobredescarga a un modulo descargado con el riesgo de dañar el equipo entero.

Recomendaciones

• Cuando instales las baterías, asegúrate de que están todas completamente cargadas.
• No te confíes por lo que muestra el display.
• En lo posible, usa baterías que tengan el mismo estado de salud.
• No sobreexijas la batería. Por USB difícilmente habrá aparatos que consuman mas de 5v a 2A pero existen pirograbadores USB que si que pueden exigir mas.
• Muy importante: Aunque sea feo, asegúrate de poder abrirla y revisar regularmente el estado de las baterías. Puede parecer raro, puesto que la caja esta hecha para cerrarse y no volverse a abrir, pero estas jugando con un aparato potencialmente peligroso.

Conclusiones

Tal vez prefieras comprar un pack de baterías nuevo de paquete. No te asegura que no vaya a explotar, pero es menos probable. Ten las precauciones necesarias y disfruta del reciclado si decides comprarla.
