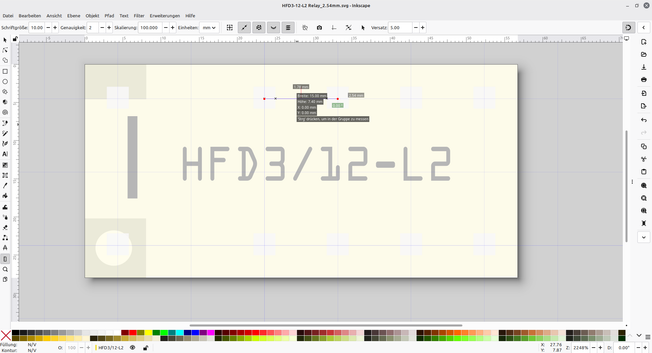

Ich verzweifle gerade beim Erstellen eines neuen Bauteils in #Fritzing 😖: Relais in Inkscape mit korrekten Massen (2.54mm Raster) gezeichet, gemäss step-by-step Anleitung [https://www.heise.de/ratgeber/Neue-Bauteile-fuer-Fritzing-erstellen-4072734.html] hinzugefügt und eingepflegt.

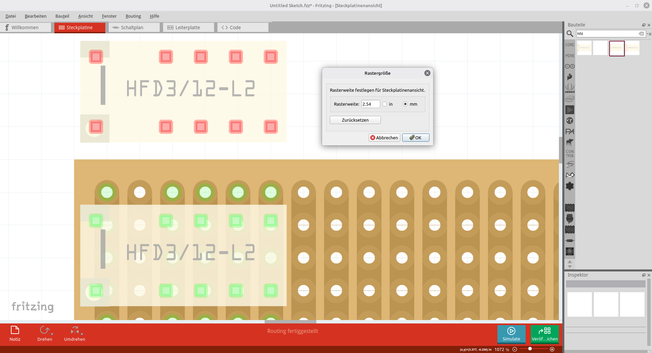

Nur: Das Bauteil erscheint in Fritzing grösser als ichs gezeichnet habe, but why 🤷🏻‍♂️. Das Raster ist in beiden Programmen 2.54mm (0.1in).

Auf seiner Seite [https://fritzing.org/fritzings-graphic-standards] schreibt Fritzing "If your part fits on the breadboard, the distance between the footprints should be 100mils (~2.5mm) long." Aber auch mit exakt 2.5mm passts nicht aufs Stripboard.

Kennt jemand dieses Verhalten bereits und hat einen Ansatz oder meinetwegen einen Umrechnungsfaktor zur Behebung?

#fritzinglab #diy #electronic #arduino #cad #prototyping

edit: Gelöst.
Kann ich auf #ubuntu meine #Fritzing installation updaten, ohne für jede neue Version wieder 8€ zahlen zu müssen? Ich zahle ja gerne für gute Software, aber ich nutze die soo selten, da finde ich das etwas unfair. (Hab auch schon zwei mal dafür bezahlt)

Lösung:
Ich hab die Kaufbestätigungsmail von damals gefunden. Der Downloadlink darin führt einen zur aktuellen Version. 😊

Hey, #Inkscape and/or #Fritzing gurus. A documented use of Inkscape is to create a custom outline for a printed circuit board that can then be imported into Fritzing: https://www.instructables.com/How-to-Make-Custom-PCB-Shapes-with-Inkscape-and-Fr/

This requires manually creating a file with two sublayers with specific settings, which is tedious and error-prone if you aren't a frequent flyer with Inkscape. How hard would it be to script something to do this automatically - take one SVG with the outline, and output one with the right layers?

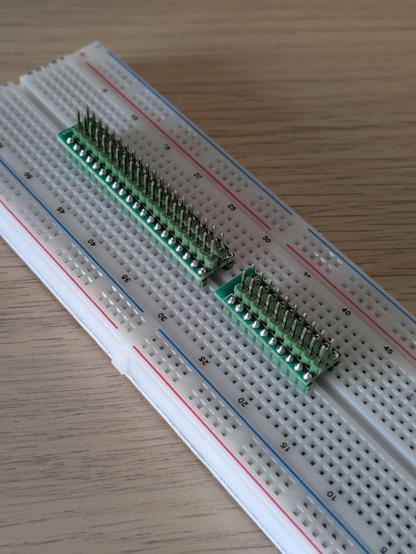

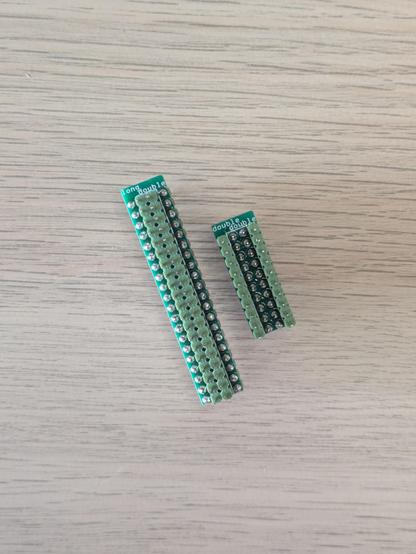

Presenting: the double-double and the long-double, two small PCBs intended to break out a two-by-something row of pins to either side of a breadboard. (They are also great for precise soldering practice - just ignore the fact I did one of them upside down.)

There's probably better ways to solve this, but this is mine.

I'm getting close to publishing my portfolio site and these will be on there as files you can download and send off to be made.

#PCB #PCBDesign #Fritzing #electronics

I just discovered #Wireshark and I haven't been this excited since I learned about #Fritzing 🔥 💖 🤯

#hacking #tootsthatmakeverylittlesensetoanyone

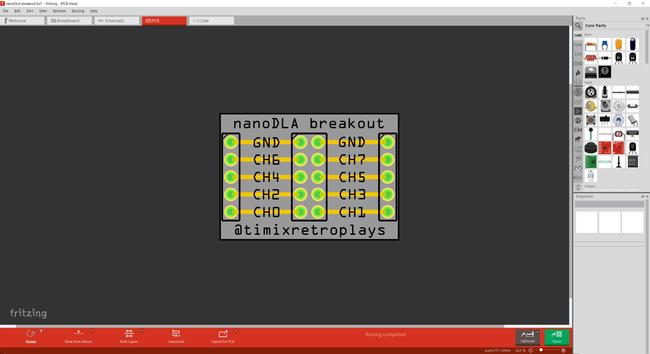

Not a lot of free project time the last week or so, but the simple-as-anything breakout I made for my nanoDLA logic analysers arrived. It's just a board that lets you plug a nanoDLA directly into a standard breadboard and access all ten of its channels at once, without having jumper wires untidily trailing to it off the board.

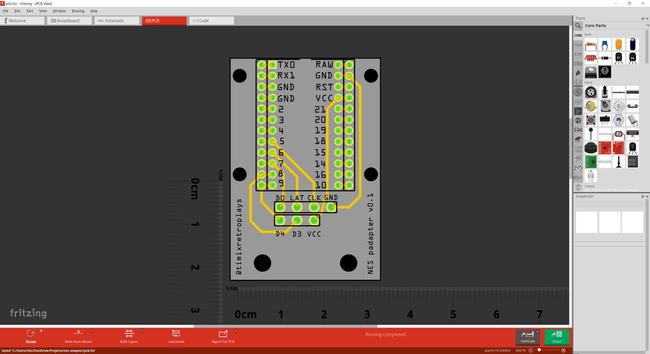

Oh, and that 3D printed NES socket works flawlessly. Next week I'll make a dual socket version to talk to the Four Score properly.

#Arduino #Fritzing #Electronics

Создаём эмулятор легендарной игры «Ну, Погоди» на базе Raspberry Pi Pico

Многие из тех, кому сейчас за 30, и рождённых в СССР или на постсоветском пространстве, помнят электронную игру «Ну, погоди!». Во времена, когда не было ни интернета, ни ноутбуков, ни мобильных телефонов, а из общедоступных электронных развлечений были только аттракционы в парках культуры и видеосалоны, обладание бытовым компьютером, электронными наручными часами Montana или электронной игрой «Ну, погоди!» было мечтой многих детей. Были ещё и другие электронные игры, но именно «Ну, погоди!» считается классикой. Игре посвящено много ностальгических статей и видео. На различных торговых площадках можно купить её в различном состоянии от убитого до «с хранения» и даже новодел. Лет 10 назад и я купил её в идеальном состоянии, поигрался, вспомнил детство и положил в ящик. Но несколько месяцев назад с разочарованием увидел, что «потекла» нижняя часть экрана. Можно было или отремонтировать, или купить другой экземпляр игры, но я сначала попробовал узнать, как её отремонтировать, а потом решил воссоздать игру на современных компонентах. Я не был одинок в своём желании воссоздать игру, этой теме посвящено также немало статей, но в них обычно создавали симуляторы, а не эмуляторы игры. Симулятор у меня ассоциируется с фразой: «Я художник, я так вижу», эмулятор — это более точное воспроизведение устройства. Формат статьи не позволяет выразить все те ощущения, которые я испытал при путешествии от зарождения идеи до реально работающей игры, практически ничем не отличающейся от оригинала. Много из того, что я узнал в этом путешествии, не поместилось в статью или поместилось в очень сжатом виде. Эмулятор максимально приближен к оригиналу, если не считать экран (он не сегментный, как в оригинале) и корпус (я пока реализовал на беспаечной макетной плате). Если вам интересно, как за несколько вечеров воссоздать у себя эмулятор «Ну, погоди!» на современном микроконтроллере или просто поностальгировать, добро пожаловать под кат.

https://habr.com/ru/companies/ruvds/articles/889414/

#ruvds_статьи #raspberry_pi_pico #pio #dma #эмулятор #ну_погоди #fritzing
