Fuente interna para Amiga 1200 (y 600): la solución de Slince

Reducir cables, eliminar el “ladrillo” de la fuente externa y dejar un Amiga 1200 más limpio y fácil de transportar es una idea que cada vez atrae más a quienes tienen el equipo ampliado y lo usan a menudo. En esa dirección va el proyecto de Slince: una fuente de alimentación interna para A1200 que se instala dentro del ordenador y deja al exterior únicamente la toma del cable de corriente, integrando además interruptor y protección por fusible.

El resultado es una integración muy “de fábrica”: por fuera apenas cambia nada, y el interior queda con una distribución ordenada y modular basada en una etapa principal aislada y varios convertidores DC-DC.

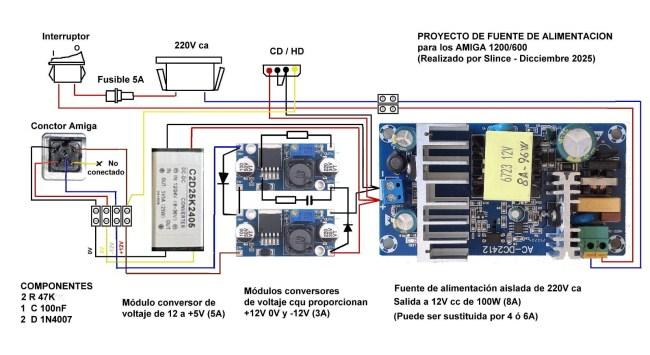

Arquitectura del conjunto: 220V CA → 12V CC y conversión a las líneas del Amiga

El sistema parte de una fuente aislada típica que trabaja a 220V en corriente alterna y entrega un rail principal de 12V en corriente continua. A partir de ese +12V se generan el resto de tensiones necesarias mediante módulos conversores DC-DC, manteniendo el diseño dividido por bloques.

El conjunto se compone de:

• Fuente aislada 220V→12V como base del sistema.
• Módulos de conversión para obtener el conjunto +12V / 0V / -12V.
• Un módulo adicional para crear +5V, la línea más crítica del Amiga.

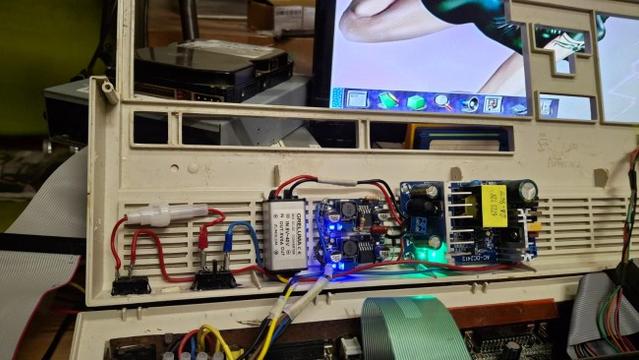

En el montaje se aprecia un enfoque práctico: módulos reconocibles, fáciles de sustituir, y distribución diseñada para encajar en el interior del A1200 sin comprometer el equipo.

Alimentación estable y sin interferencias en vídeo

Uno de los puntos que más preocupaban a Slince era la posibilidad de que la electrónica interna introdujera ruido o afectara a la señal de vídeo. Tras realizar varias pruebas, el autor lo deja claro: no se han detectado interferencias, con una ausencia total de las mismas en la salida de vídeo.

Este detalle es especialmente importante en un A1200, donde cualquier degradación de señal se nota rápido en monitores y escaladores modernos.

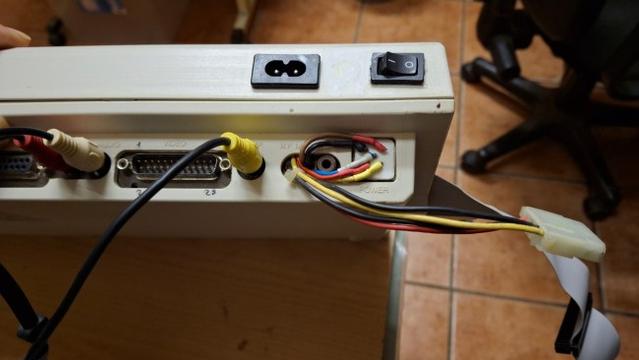

Entrada de red, seguridad y nuevo portafusibles

El proyecto incorpora el conjunto clásico de entrada a 220V, con una implementación limpia y accesible. A nivel de seguridad se incluye interruptor, entrada IEC y fusible, con un detalle actualizado que se puede observar en la instalación final: un nuevo portafusibles en línea, integrado en el cableado de alimentación.

La ubicación general del sistema se mantiene en la zona izquierda de la carcasa superior, logrando que el cableado quede bien encaminado y sin estorbar al resto del hardware.

Tapa/carcasa protectora opcional y sin contacto con la placa

En la versión actualizada del proyecto, la carcasa o “tapa” protectora pasa a considerarse opcional. Según explica Slince, en cualquier caso el diseño está pensado para que no exista contacto en absoluto con ningún elemento o componente de la placa.

Ahora bien, el autor puntualiza algo relevante: dependiendo de las ampliaciones que monte cada usuario (aceleradoras, adaptadores, expansiones internas, etc.), esa cubierta puede llegar a ser necesaria por compatibilidad o espacio, y en caso de usarse, siempre sería de plástico.

Pruebas reales: arranque con disco duro y DVD conectados

Más allá del planteamiento sobre el papel, Slince ha probado la solución en condiciones realistas. El sistema arranca con HD y DVD conectados y, según comenta, funciona sin inmutarse, mostrando una reserva de estabilidad muy positiva para equipos con periféricos internos.

Conector en ángulo recto y compatibilidad con la fuente clásica

Otro detalle interesante es que Slince está desarrollando un conector en ángulo recto para conectar al enchufe de alimentación del Amiga. Esto abre una posibilidad muy atractiva: al no modificar el conector de entrada original, el Amiga podría seguir alimentándose con la fuente clásica de siempre si el usuario lo desea.

Dicho de otro modo: la instalación apunta a ser reversible o, como mínimo, compatible con el método tradicional, algo que muchos usuarios valoran al máximo en este tipo de mods.

Paso de cableado sin molestias

En cuanto a la instalación, Slince indica que el cableado se introduce por un espacio ya existente entre la carcasa y el modulador de frecuencia, sin necesidad de forzar piezas ni crear rutas invasivas. Según sus palabras: “no molesta para nada”, y las fotos del montaje confirman un paso limpio y bien resuelto.

Este tipo de solución encaja además en una tendencia actual donde están apareciendo soluciones similares de alimentación interna para el A1200.

https://www.youtube.com/embed/27KNPGH2kT4

FAQ: dudas habituales sobre una fuente interna para Amiga 1200

¿Qué tensiones proporciona este diseño?
El esquema contempla +5V, +12V, 0V y -12V, replicando las líneas clásicas necesarias para el A1200 y determinadas ampliaciones.

¿Se han detectado interferencias en la salida de vídeo?
Según Slince, tras varias pruebas hay ausencia total de interferencias, siendo uno de los puntos que más le preocupaban del proyecto.

¿Por qué partir de 12V y luego convertir a +5V y -12V?
Porque permite un diseño modular y estable: una fuente aislada 220V→12V actúa como base y los DC-DC se encargan de ajustar los rails finales con precisión.

¿Qué papel tiene el -12V en un Amiga 1200?
Aunque el consumo del -12V suele ser bajo, sigue siendo una línea necesaria para ciertas funciones del hardware clásico y algunas ampliaciones, por lo que es importante que esté presente y correctamente regulada.

¿La tapa protectora es obligatoria?
No. Slince comenta que puede ser opcional, ya que no hay contacto con la placa. Podría ser recomendable o necesaria según ampliaciones, y en ese caso sería siempre de plástico.

¿Qué medidas de seguridad incluye?
El sistema incorpora interruptor, entrada IEC y fusible, además de un nuevo portafusibles visible en la instalación final.

¿Puede seguir usándose la fuente clásica del Amiga?
Slince está trabajando en un conector en ángulo recto que permitiría mantener el conector original sin tocarlo, de modo que el Amiga podría seguir alimentándose con la fuente clásica de siempre si se desea.

¿Qué queda visible por fuera del ordenador?
En el exterior se mantiene una apariencia limpia: toma de corriente IEC e interruptor, con el resto del conjunto instalado en el interior.

Apoyo del desarrollador

Si te animas a montar tu propia fuente interna utilizando este método y tienes cualquier duda, puedes ponerte en contacto con Slince a través de su correo electrónico [email protected]
