Пишем аддон для Fusion 360

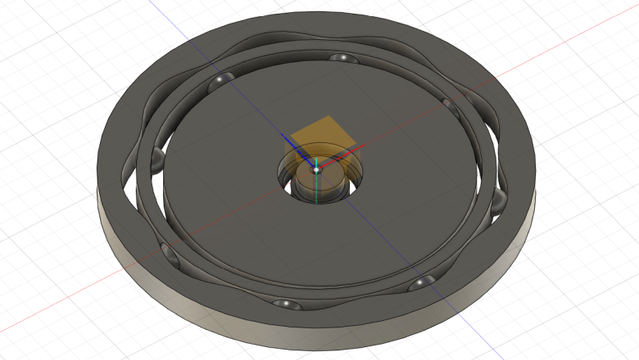

Иногда есть необходимость создать расширение для САПР, которое будет генерировать модель по заданным параметрам. Статья на примере создания расширения для генерации волновых передач с промежуточными телами качения показывает, как можно это сделать в САПР Fusion 360.
https://habr.com/ru/articles/919478/
#fusion_360 #редуктор #3д_моделирование #3d_печать #addon #расширение
Замер сложных помещений, если нет миллиона на тахеометр
Обычно замер это ровные линии (лазер) между двумя параллельными плоскостями - например, от одной стены до другой или от угла комнаты до откоса окна и т.д. С не очень высокой точностью можно измерять углы в помещении, т.к. сразу в углу комнаты может быть один угол, а в метре от него уже совсем другой из-за изгиба стены. Это происходит из-за специфики ремонтных работ - часто к полу и к углам получается наплыв штукатурки, а чтобы отчитаться заказчику, строитель просто доделывает сам угол в том месте, где можно приложить угольник. И даже если в самом углу приложенный угольник показывает 90 градусов, то стены могут стоять друг к другу под отличным от прямого углом. Или даже если ты увидел кривизну стены, то как её перенести в чертёж достоверно? Сделаем систему измерения среза помещения из независимой точки!
[Перевод] Самодельная воздушная мышь с мультимедийным управлением
Имея ограниченный бюджет и страсть к DIY‑проектам, я решил создать что‑то полезное, используя те компоненты, которые уже были у меня под рукой. Порывшись в своих запасах, я наткнулся на гироскопический датчик, ESP32-C3 и ёмкостные сенсоры, оставшиеся от предыдущих проектов — и тут меня осенило! Почему бы не собрать воздушную мышь с мультимедийными функциями? Вооружившись этими компонентами и щепоткой креативности, я поставил перед собой цель — собрать Bluetooth HID‑устройство с управлением движением, которое позволит буквально взмахами руки перемещаться по меню, наслаждаясь удобным управлением мультимедиа. Но и это ещё не всё! Этот мини‑гаджет подходит не только для телевизоров, ПК и Android‑устройств — он также может управлять радиоуправляемыми моделями, роботизированными манипуляторами и другими умными устройствами с плавным управлением движением.
https://habr.com/ru/companies/otus/articles/891484/
#diy #воздушная_мышь #сделай_сам #мультимедиаустройства #diy_проекты #3d_печать
[Перевод] Сборка простого 3D-печатного ЧПУ-плоттера
В этой статье пошагово разберём процесс сборки компактного ЧПУ-плоттера с 3D-печатными деталями. Это устройство управляется шаговыми двигателями Nema 17 и мини-сервоприводом, перемещаясь по линейным рельсам, и способно автоматически рисовать по заданному G-Code. Мы рассмотрим список необходимых деталей, этапы сборки механики, подключение электроники и настройку программного обеспечения.
[Перевод] Портативный обогреватель с 3D-печатным корпусом
В этой статье мы разберём, как создать такой обогреватель с нуля: спроектировать корпус в Tinkercad, напечатать детали на 3D-принтере, подключить нагревательный элемент и собрать безопасную, автономную систему с регулировкой температуры. Это не только полезное устройство, но и отличный DIY-проект для любителей электроники и 3D-печати.
Beepachu или как я решил стать разработчиком
Встречайте, Beepachu! Это небольшой девайс на базе ATmega328P и LoRa SX1262 со встроенными светодиодами и пищалкой. Девайс должен послужить как некоторый удалённый сигнализатор. Его также можно использовать для любых других задач: от съёмки на открытой местности, где человек должен стоять далеко, до небольшого маячка, который удалённо можно включать и выключать. История о том как... Ну интересно ведь!
https://habr.com/ru/articles/871340/
#Beepachu #Led #buzzer #tiny #маленький #лора #LORA #pcb_design #3d_печать
Импортозамещение в 3D-моделировании: expectations vs reality
Вот уже три года каждую неделю по 10–30 часов, мы пользуемся программами для 3Д моделирования протезов, роботизированных захватов, разнообразных прототипов и т. д. С уходом зарубежных компаний, в любой день могли аннулировать и нашу лицензию AutoDesk Fusion, которая стала последние 2 года работать не стабильно у многих пользователей. Понимая это, мы параллельно искали замену ПО и когда программа от Microsoft начала сбоить и у нас, установили «Компас 3D», ниже поделимся опытом в его использовании. Если ты молодой разработчик, то начинать с программного обеспечения «Компас» едва ли стоит, т.к. до него нужно дорасти, набраться терпения и смелости. Даже после этого он не сможет выполнить все поставленные задачи. Пример из нашей практики. Есть задача моделировать внешнюю гильзу протеза по слепку культи человека. С помощью 3D сканера, мы получаем модель в формате.obj, дальше нам необходимо эту модель расположить на оси координат, чтобы поверх начать моделировать внешнюю часть протеза. В «Fusion» этот процесс занимает 5–10 минут (не включая процесс моделирования), а в «Компасе» данный процесс вообще не возможен. При загрузке obj объекта, его нельзя даже просто правильно спозиционировать на системе координат. «Компас» в целом не переваривает такой формат. Что остаётся делать?
https://habr.com/ru/articles/870050/
#fusion360 #solidworks #blender_3d #3д_моделирование #протез_руки #компас3d #3d_печать #3д_графика #cad #cam
Специалист по инженерному 3D-моделированию: будущее со всех сторон
Одна из самых популярных сегодня профессий - инженер 3D-моделирования, который строит трехмерные модели. разрабатывает конструкторскую документацию и участвует в процессе прямой и обратной разработки узлов и деталей. Попробуем разобраться как стать хорошим специалистом по созданию инженерных моделей и что для этого нужно. Чем занимается Специалист по инженерному 3D-моделированию, который работает в системах автоматического проектирования, занимается конструированием твердотельных объектов - узлов, агрегатов и составных частей больших машин и механизмов. В круг задач такого профессионала входит как прямая разработка, когда деталь конструируется исходя из запроса заказчика с последующим созданием чертежей и моделей, так и обратное проектирование - процесс, в начале которого находится готовый объект, который инженеру необходимо скопировать, сохранив все характеристики или улучшив их.
https://habr.com/ru/articles/861666/
#реверсинжиниринг #реверсинг #реверсинжиниринг_для_новичков #реверс #реверсинженеринг #реверс_инжиниринг #3d #3dпечать #3dмоделирование #3d_печать
Печать самолетов в «полный рост» на 3D принтере
SLM технология в современном мире используется для печати деталей там где традиционное производство литьем не применимо. Для фрезеровки также много ограничений. Например опалубка для литья деталей практически не приемлет сложной архитектуры внутри стенок изделия. Также и фрезеровка не годится для обработки наполнения внутренностей фрезеруемой детали. Приведу пример на обыкновенной кастрюле, что если кастрюля должна иметь трубки по которым циркулирует охлаждающая жидкость внутри стенок? Наиболее простой и дешевый способ изготовить отдельно кастрюлю и приварить к ней трубки. Так как фрезеровать или вылить из метала такую емкость или кастрюлю практически невозможно, на помощь приходит 3д печать металлом. Обычно используют технологию SLM послойное спекание порошка из определенного сплава. Но до сих пор технология была сильно ограничена по размерам выращиваемой детали. Представим, что мы хотим печатать макрообъекты такие как самолет, печатая частично и оборудование которое уже закреплены на своих местах. Различные вентиляционные системы, кабель-каналы, трубки для гидравлики, переборки различных отсеков. Все это возможно, так как технология SLM для этого очень хорошо подходит. Но есть два препятствия на пути такого макро принтера. Первое это бункер с порошком, бункер должен иметь возможность выдерживать огромный вес и при этом очень точно опускается и менее точно поднимется. Второе это лазерная установка, которая должна покрывать всю печатаемую площадь, иметь реалистичную стоимость, быть ремонт пригодной, одним словом, практичной в использовании. Об этом моя работа.
https://habr.com/ru/articles/790174/
#3д_принтер_самолет #самолет_на_3д_принтере #лодка_на_3д_принтере #инженер #инженерия #инженерные_системы #инженерные_решения #3d_печать #3dпринтер #3dмоделирование
